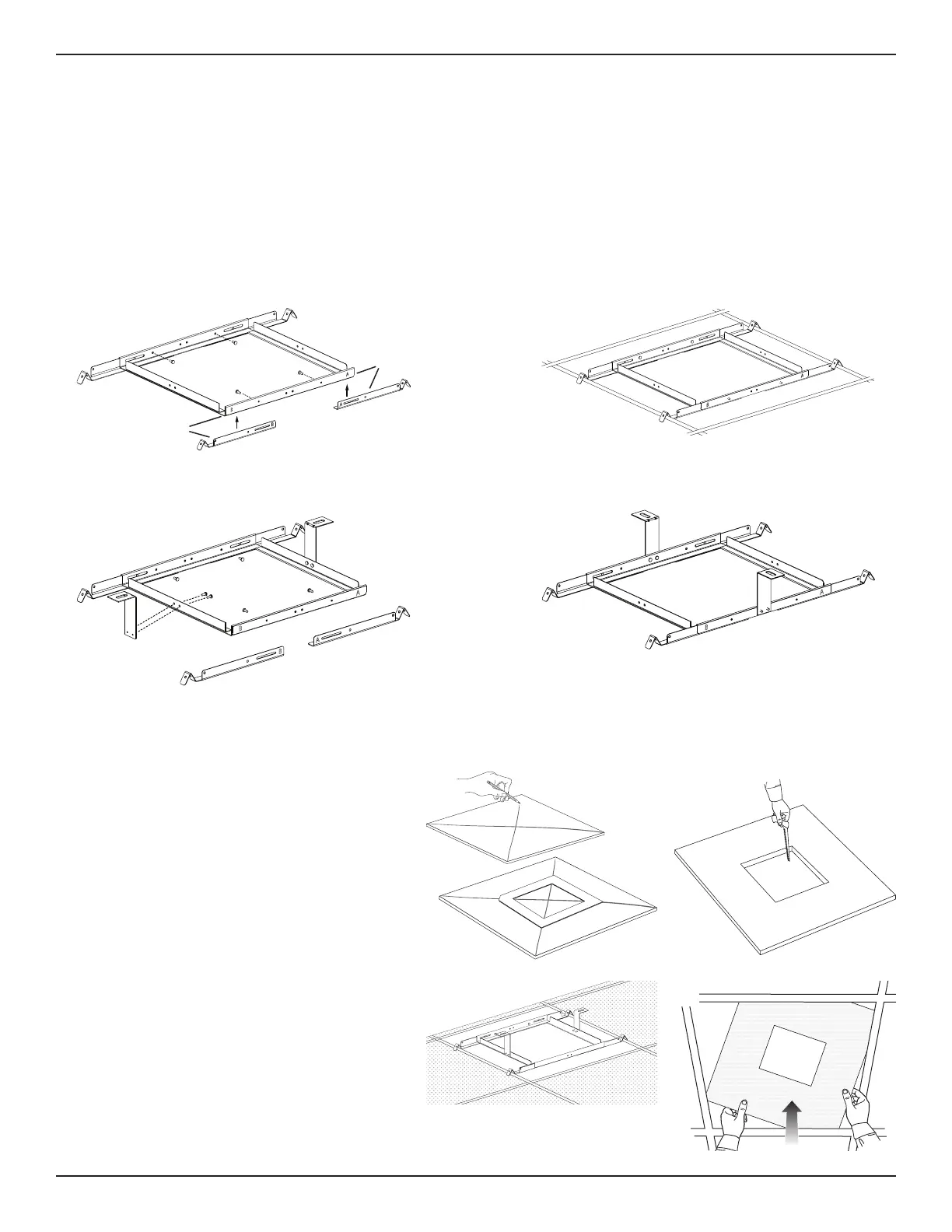

Installatie
Een opening in de plafondtegel
zagen
1. Verwijder de tegel en teken met behulp van het
sjabloon een opening op de tegel. Teken een ‘X’
diagonaal vanuit de hoeken van de tegel, zodat
u het sjabloon kunt centreren ophet snijpunt.
2. Zaag een opening in de tegel.
q w
De akoestische plafondtegel voorbereiden
De tegelbrug plaatsen
1. Plaats de gemonteerde tegelbrug op
hetplafondraster. Verstel indien nodig
de tegelbrug zo dat de rails op het
plafondrasterrusten.
2. Plaats de tegel terug in het plafond.
q w
De tegelbrug in elkaar zetten
1. Bevestig de vier rails aan het middenframe met de vier meegeleverde schroeven. Steek de schroeven van binnen uitin
de tegelbrug. De rails en het middenframe hebben de aanduidingen A en B om de juiste bevestigingspunten tekunnen
identificeren.
2. Stel de lengte van de tegelbrugrails zo af dat ze stevig op het plafondraster of belegstuk rusten.
Opmerking: De tegelbrug kan 56-66 centimeter overbruggen.
3. Draai de vier schroeven vast die de rails van de tegelbrug aan het middenframe bevestigen.
4. Optioneel: Bevestig L-beugels aan de tegelbrug als extra bevestigingspunt voor een veiligheidsdraad, veiligheidskabel
of draadeinde. Raadpleeg voor meer informatie Een veiligheidskabel gebruiken op pagina 40.
Opmerking: Plaats de L-beugels zo dat de ankers op de luidspreker ongehinderd in de tegelbrug kunnen grijpen.
q w
e r
A
B
