Montering

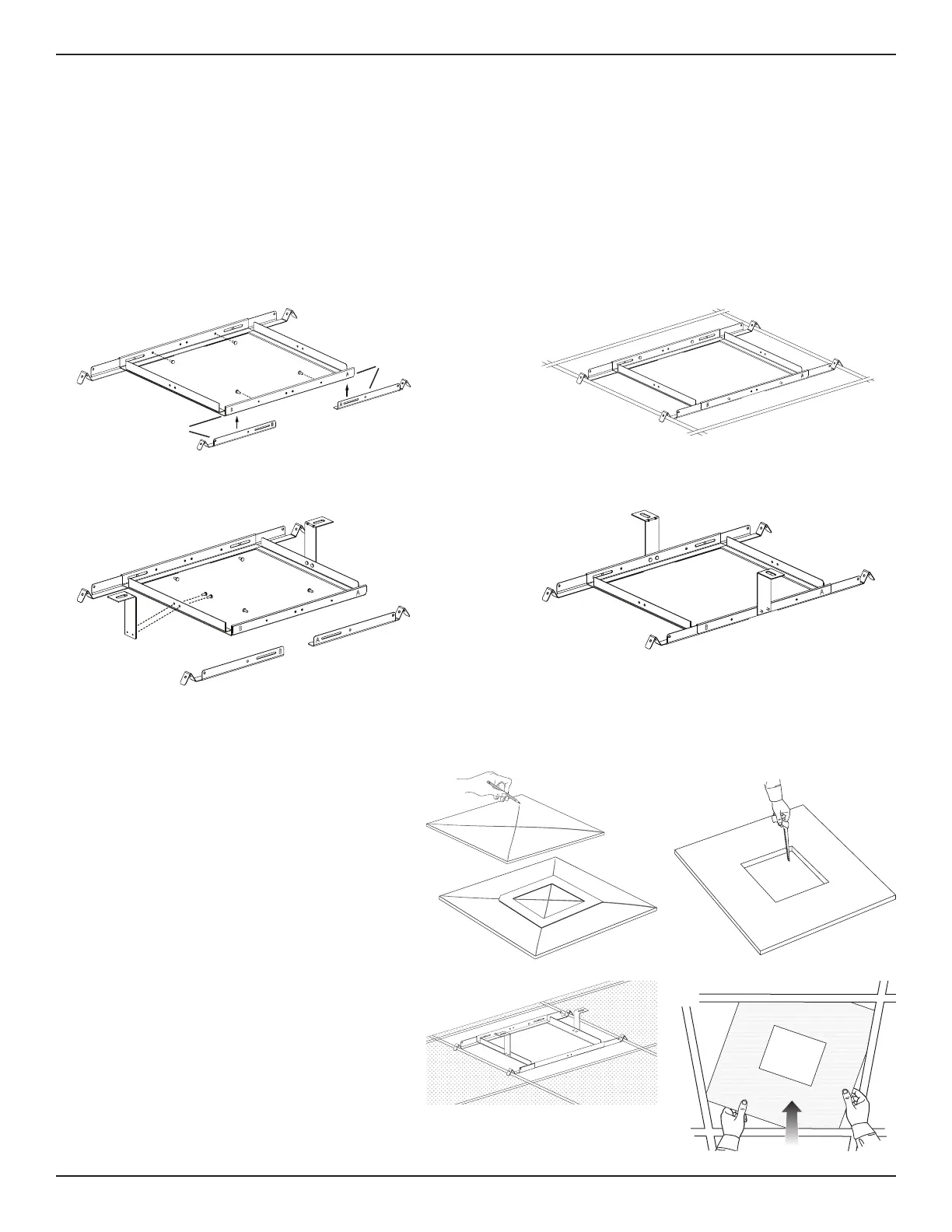

Skjære takplaten
1. Fjern platen, og bruk malen til å tegne et
høyttalerhull på platen. Hvis du vil plassere
malen midt på platen, tegner du en X ved å
streke opp diagonale linjer mellom hjørnene og
plassere malen på krysningspunktet.
2. Skjær et hull i platen.
q w
Klargjøre lyddempende takplate
Installere monteringsbroen
1. Plasser den monterte monteringsbroen
over takristen. Juster om nødvendig
monteringsbroen slik at skinnene
hvilerpåtakristen.
2. Sett takplaten tilbake på plass.
q w
Montere monteringsbroen
1. Fest de fire skinnene til den midtre rammen med de fire skruene som følger med. Sett inn skruene fra innsiden av
monteringsbroen. Skinnene og den midtre rammen er merket med A og B for å identifisere de riktige festepunktene.
2. Juster lengden på skinnene på monteringsbroen slik at de ligger trygt på takristen eller lekten.
Merk: Monteringsbroen støtter en avstand på mellom 56 og 66cm.
3. Stram de fire skruene som fester skinnene på monteringsbroen til den midtre rammen.
4. Valgfritt: Fest L-brakettene til monteringsbroen for å lage et ekstra tilkoblingspunkt for en sikkerhetsledning,
sikkerhetskabel eller gjengestang. Hvis du vil ha mer informasjon, kan du se Bruke en sikkerhetskabel på side 47.
Merk: Plasser L-brakettene slik at de ikke hindrer ankrene på høyttaleren fra å være i kontakt med monteringsbroen.
q w
e r
A
B
