Polski • 53Podręcznik instalacji • Głośnik EdgeMax EM90/EM180
PRO.BOSE.COM

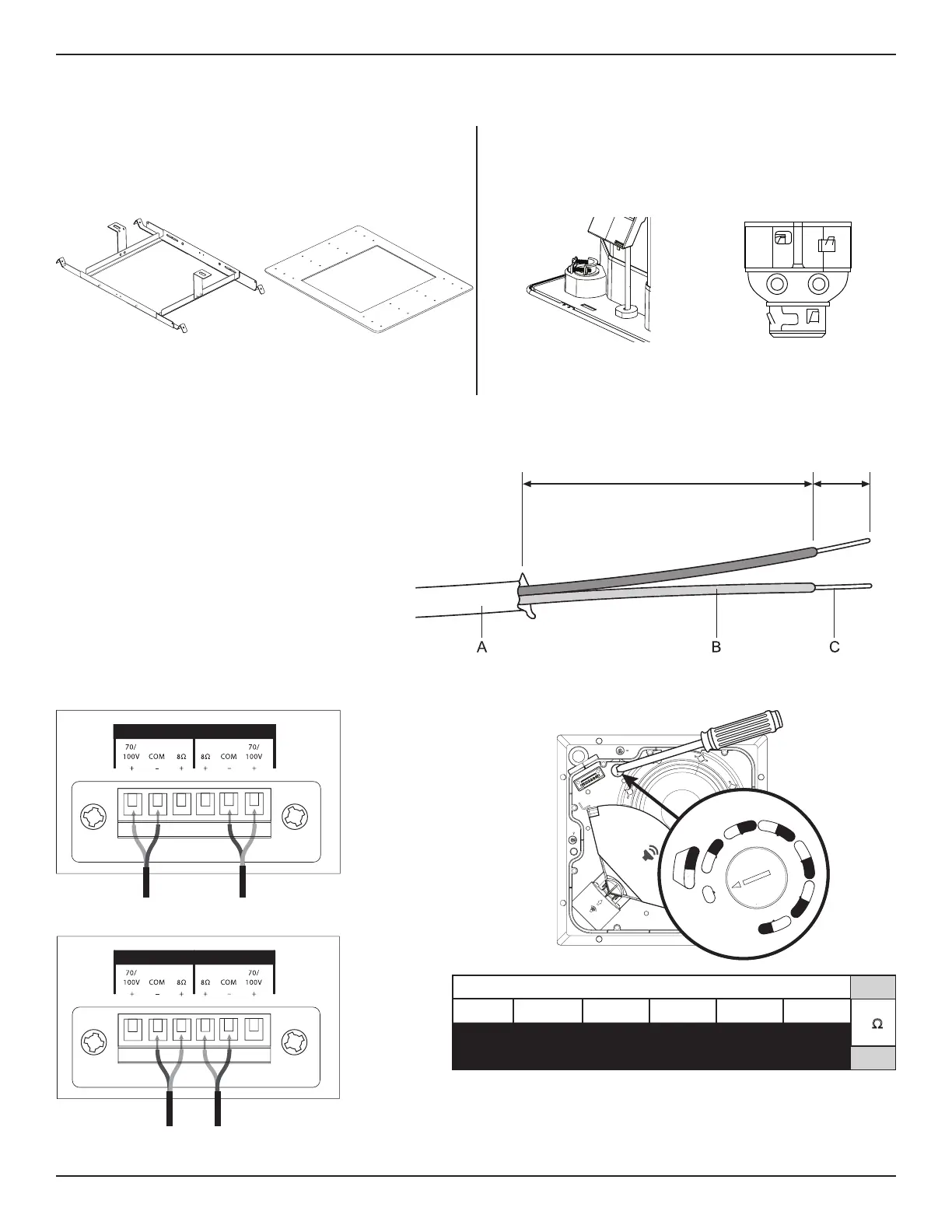

Konfiguracja
Opcje montażu
Opcje montażu i akcesoria
q Regulowany mostek do płytek (w zestawie)
w Podkładka montażowa (opcjonalna)
Przepust kablowy
W przypadku korzystania z elastycznego metalowego
kanału kablowego należy użyć łącznika ⅜ cala lub
podwójnego złącza ⅜ cala (dupleksu).
Uwaga: przepusty kablowe nie są dołączone do zestawu.
q
w
⅜ cala, pojedynczy ⅜ cala, podwójne
wejście/pętla
Okablowanie głośnika
Z wykorzystaniem bezpośrednich
złączy wejściowych
Wymagania dotyczące grubości przewodów
od okablowania do zacisków głośników: należy
stosować wyłącznie przewody o rozmiarze od
18AWG (0,8mm
2
) do 14AWG (2,5 mm
2
).
Przygotowanie przewodu
Przytnij osłonę zewnętrzną (A) i niektóre
elementy izolacji przewodów (B), aby odsłonić
przewód (C) w celu przymocowania do zacisków.
69.9 mm
2.75 in
6.4 mm
0.25 in
Ustawienia głośnikaSchematy połączeń
70V / 100V
8
IN OUT
IN OUT
AUDIENCE
REMOVE AFTER PRODUCT INSTALLATION
WALL
ENCE
N
ION
DIEN
1
0
W
2
0
W
5
W
1
0
W
8
0
W
N
C
8
Ω
2
.
5
W
5
W
4
0
W
8
0
W
2
0
W
4
0
W
7
0
W
1
0
0
W
I
N
P
U
T
70V
2,5W 5W 10W 20W 40W 80W
8
5W* 10W 20W 40W 80W NC**
100V
** NC brak połączenia (nie używać)
* Ustawienia fabryczne
Ustawienie gwintownika transformatora
Ustaw gwintownik, obracając go. Użyj płaskiego śrubokrętu.
