Polski • 55Podręcznik instalacji • Głośnik EdgeMax EM90/EM180
PRO.BOSE.COM
Instalacja
Przycinanie płytki sufitowej
1. Usunąć płytkę i użyć szablonu do zaznaczenia
otworu głośnika na płytce. Aby wyśrodkować
szablon na płytce, narysować znak X, łącząc
narożniki po przekątnej i wyśrodkować szablon,
używając punktu przecięcia.
2. Wyciąć otwór w płytce.
q w
Przygotowanie akustycznej płytki sufitowej
Montaż mostka płytkowego
1. Umieścić złożony mostek płytkowy w poprzek
kratki sufitowej. W razie potrzeby wyregulować
położenie mostka, tak aby szyny spoczywały
na kratce sufitowej.
2. Zamontować płytkę w suficie.
q w

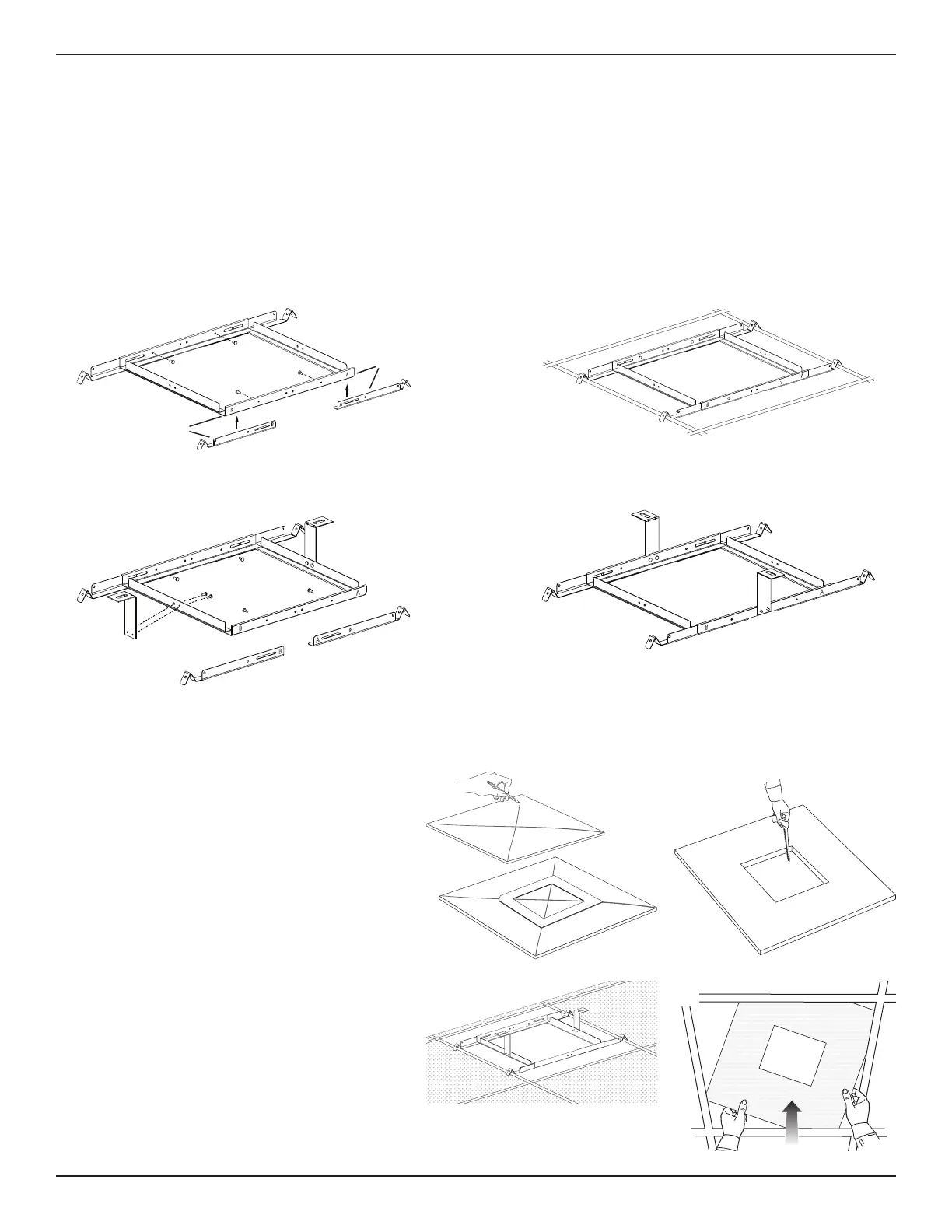

Montaż mostka płytkowego
1. Przymocować cztery szyny do ramy środkowej za pomocą czterech dołączonych śrub. Wkręcić śruby od wewnętrznej strony
mostka płytkowego. Szyny i rama środkowa są oznaczone literami A i B w celu prawidłowego określenia punktów mocowania.
2. Wyregulować długość szyn mostka płytkowego tak, aby szyny pewnie spoczywały na kratce lub podkładce sufitowej.
Uwaga: mostek płytkowy obsługuje odstępy od 56 do 66 cm (od 22 do 26 cali).
3. Dokręcić cztery śruby mocujące prowadnice mostka do ramy środkowej.
4. Opcjonalnie: przymocować wsporniki w kształcie litery L do mostka płytkowego, w celu utworzenia dodatkowego punktu
połączenia dla przewodu zabezpieczającego, kabla zabezpieczającego lub pręta gwintowanego. Aby uzyskać więcej
informacji, patrz Korzystanie z kabla zabezpieczającego na stronie 54.
Uwaga: umieścić wsporniki w kształcie litery L w położeniu, które nie uniemożliwi pełnego zaczepienia zaczepów głośnika na
mostku płytkowym.
q w
e r
A
B
