76 •
日本語
EdgeMax EM90/EM180 •
設置ガイド
PRO.BOSE.COM
設置
天井タイルを切り抜く
1. タイルを取り外し、テンプレートを使ってスピーカーの
穴の位置を示す線をタイルに引きます。タイルの中央
にテンプレートを合わせるには、角を対角線で結んで
「X」を書き、交点を使います。
2. タイルに穴を開けます。
天井タイルの準備
タイルブリッジを設置する
1. 組み立てたタイルブリッジを天井グリッドに渡します。必
要に応じてタイルブリッジを調節して、レールが天井の
グリッドにしっかり引っかかるようにします。
2. タイルを天井に戻します。

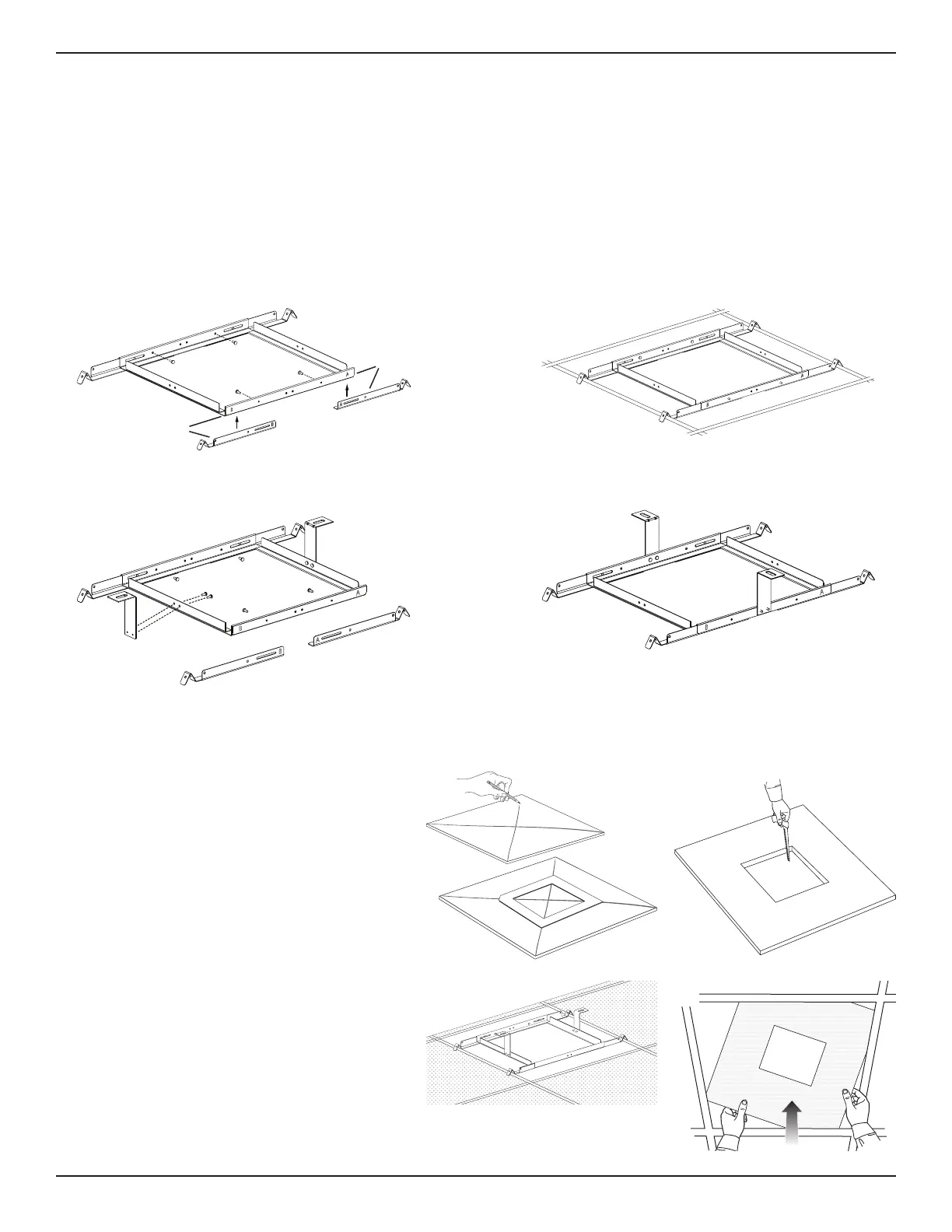

タイルブリッジを組み立てる
1. 4本のレールを、同梱のネジ4本を使って、センターフレームに取り付けます。ネジはタイルブリッジの内側から挿入します。レールとセンター
フレームにはAおよびBと刻印されており、正しい取り付けポイントがわかるようになっています。
2. レールが天井のグリッドや支えにしっかり固定されるように、タイルブリッジレールの長さを調節します。
注: タイルブリッジは56～66 cmの隙間に対応しています。
3. 4本のネジを締めて、タイルブリッジレールをセンターフレームに固定します。
4. オプション: タイルブリッジにL型ブラケットを取り付けて、落下防止ワイヤー、安全ケーブル、またはねじ棒のための接続ポイントを作ります。
詳しくは、75ページの「安全ケーブルの使用」を参照してください。
注: L型ブラケットを取り付けるときは、スピーカーのアンカーとタイルブリッジが完全に噛み合うのを妨げない位置にします。
q w
e r
A
B
q w
q w
