BOXER 63022 - Page 41

41

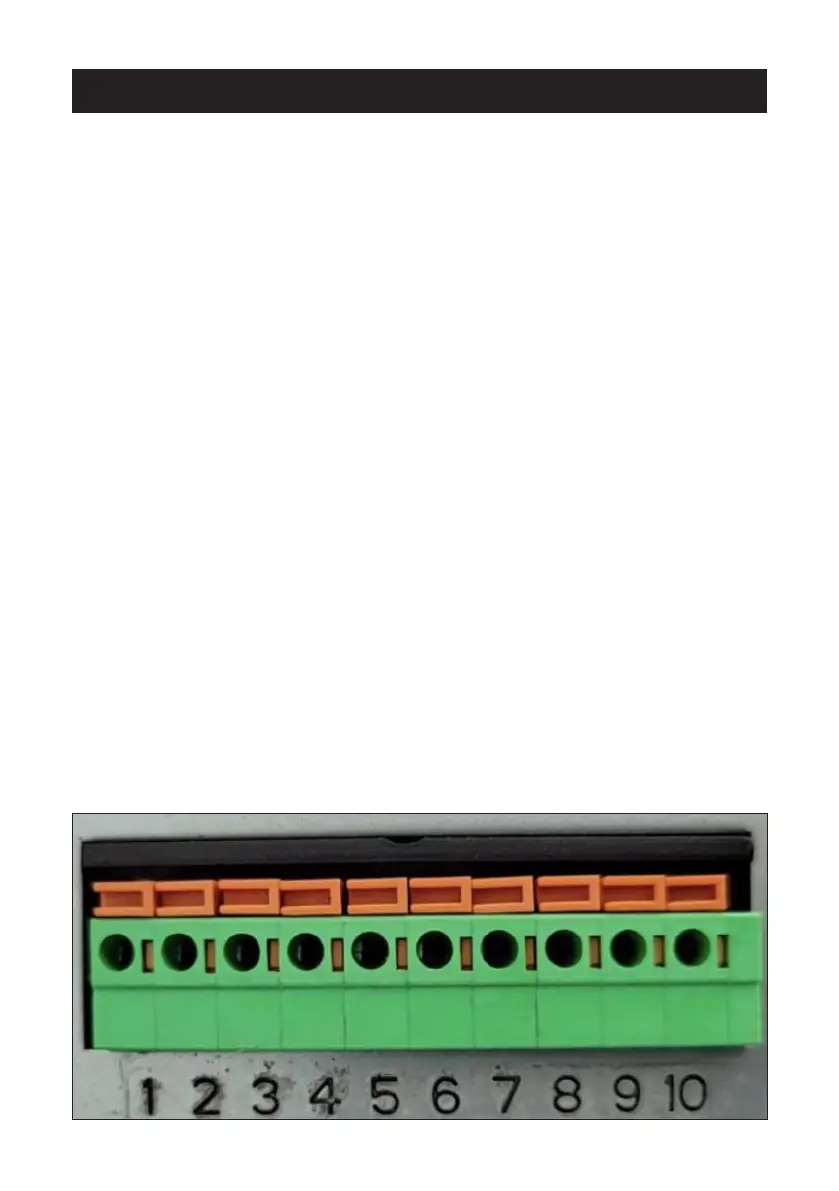

Tilslutningsdiagram over eksterne forbindelser og enheder
Det er muligt at tilslutte yderligere enheder, som ikke er leveret af Millarco.
Brug diagrammet nedenfor sammen med brugervejledningen til de pågældende
enheder.
Tilslutte fotocelle:
Disse to terminaler er en strømforsyning til en fotocelle. Brug en bro (leveres
sammen med enheden) til at forbinde og kortslutte disse to terminaler, før du
tilslutter fotocellen.
Når terminal 1 og 2 er forbundet med stikket, yder terminal 3 og 4 en spænding
på 24 V.
Når du har kortsluttet terminal 1 og 2, kan du slutte fotocellens ledninger til
terminal 3 og 4.
Terminal 1, 2, 3 og 4 må KUN bruges til tilslutning af fotocelle.
• Forbindelse af terminal 1 og 2: kortslutning af forbindelser til fotocelle.
• Terminal 3 og 4: strømforsyning til fotocelle med to ledninger.
Du kan tilslutte op til 2 kontakter med ledning:
• Terminal 5 og 6: tilslutning af manuel kontakt.
• Terminal 7 og 8: tilslutning af manuel kontakt.
Tilslutning af backup-batteri
• Terminal 9 og 10: bruges til 24 V-backup-batteri.
• Terminal 9 bruges til backup-batteriets negative pol (-).
• Terminal 10 bruges til backup-batteriets positive pol (+).
