11

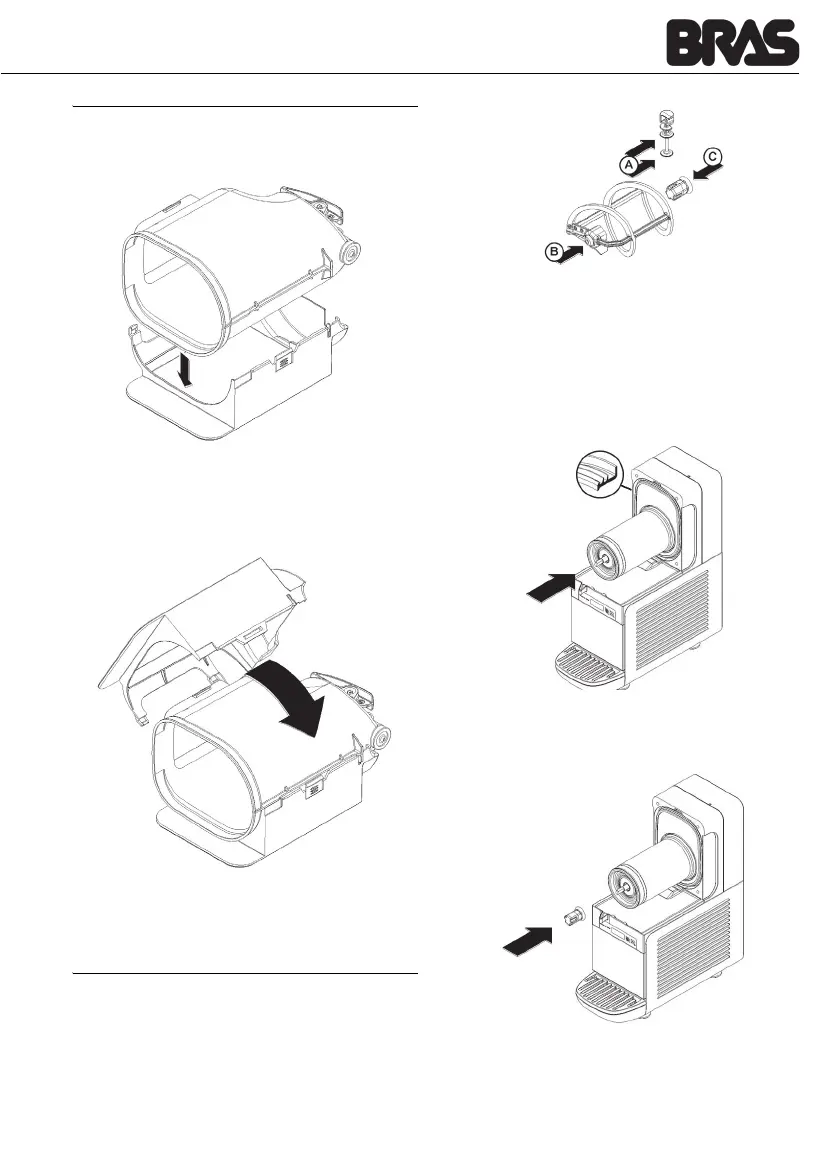

7. 3. 5 RIMONTAGGIO RECOVER
1
Adagiare la parte destra del recover su un
piano. Posizionare il contenitore al suo
interno.(vedere figura 11).
figura 11
2 Posizionare la parte sinistra del recover,
facendo attenzione a far combaciare l’incastro
evidenziato. Chiudere ora a scatto le due parti.
(vedere figura 12).
figura 12
7. 3. 6 RIMONTAGGIO
1
Inserire il cassetto raccogligocce nella sua
sede.
2 Lubrificare il pistone rubinetto, il raschiatore
esterno e il giunto esagonale (nei punti A, B e C
indicati in figura 13) utilizzando esclusivamente il
grasso fornito dal fabbricante o altro grasso per
uso alimentare.
figura 13
3 Riassemblare il rubinetto sul contenitore con
sequenza inversa rispetto a quanto fatto per lo
smontaggio (vedere figura 8).
4 Rimontare la guarnizione di tenuta del conte-
nitore sulla sua sede.
NOTA: la tesa di maggior diametro deve essere
appoggiata alla parete posteriore (vedere figura
14).
figura 14
5 Inserire il giunto esagonale nell’evaporatore
accompagnandolo fino in fondo. (vedere figura
15)
figura 15
6 Calzare la spirale esterna sull'evaporatore
accoppiandone l'estremità anteriore all'albero del
