9

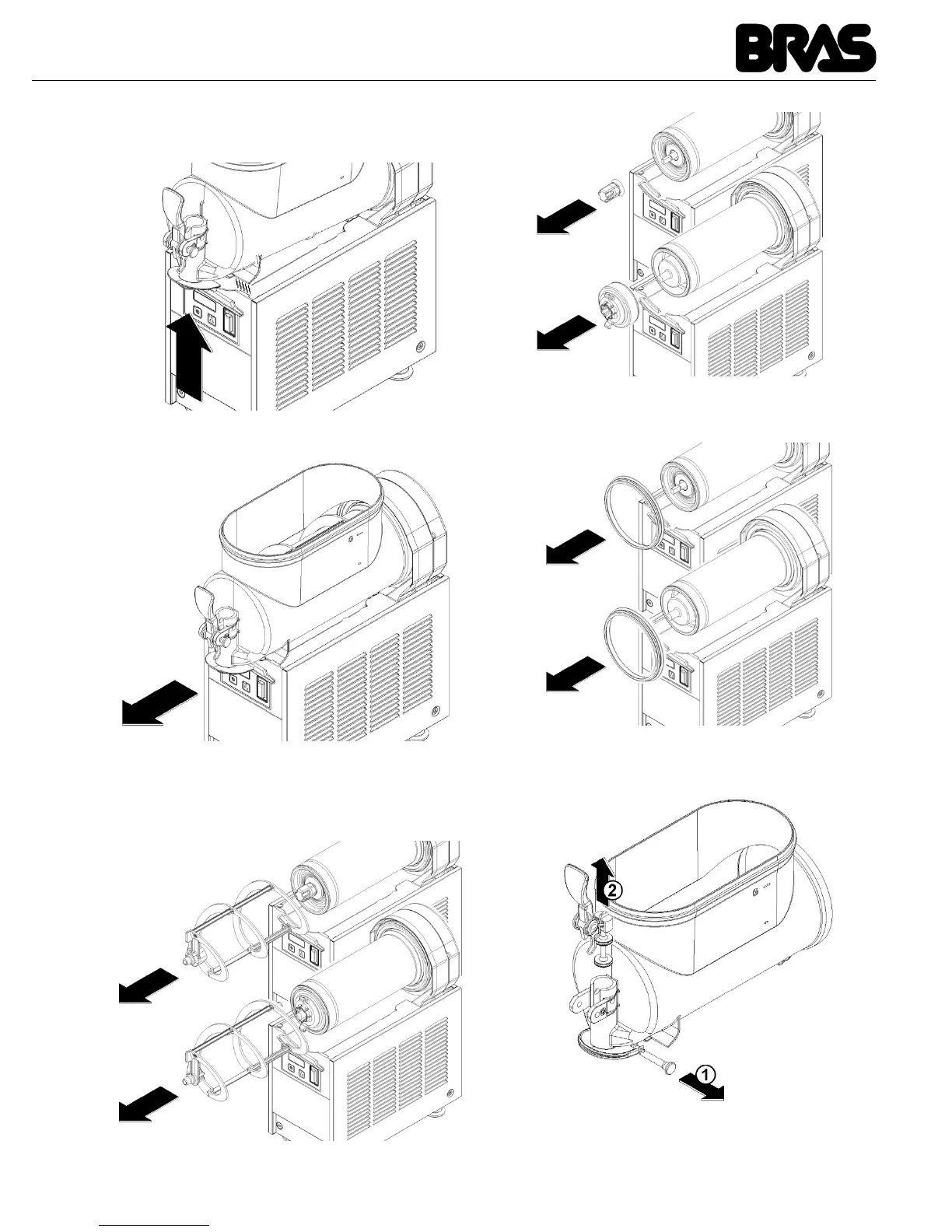

mente la parte inferiore (lato rubinetto) verso
l'alto per liberarne gli agganci inferiori (vedere
figura 3) e sfilandolo successivamente dal
davanti (vedere figura 4).
figura 3
figura 4
3 Sfilare dall'evaporatore la spirale esterna
(vedere figura 5) e successivamente il rotore
magnetico esterno o il giunto esagonale (vedere
figura 6).
figura 5
figura 6
4 Togliere la guarnizione di tenuta del conteni-
tore dalla sua sede (vedere figura 7).
figura 7
5 Disassemblare il rubinetto con la sequenza
indicata (vedere figura 8).
figura 8
6 Sfilare il cassetto raccogligocce e svuotarlo.
