-7- UXP10D - UXP12D

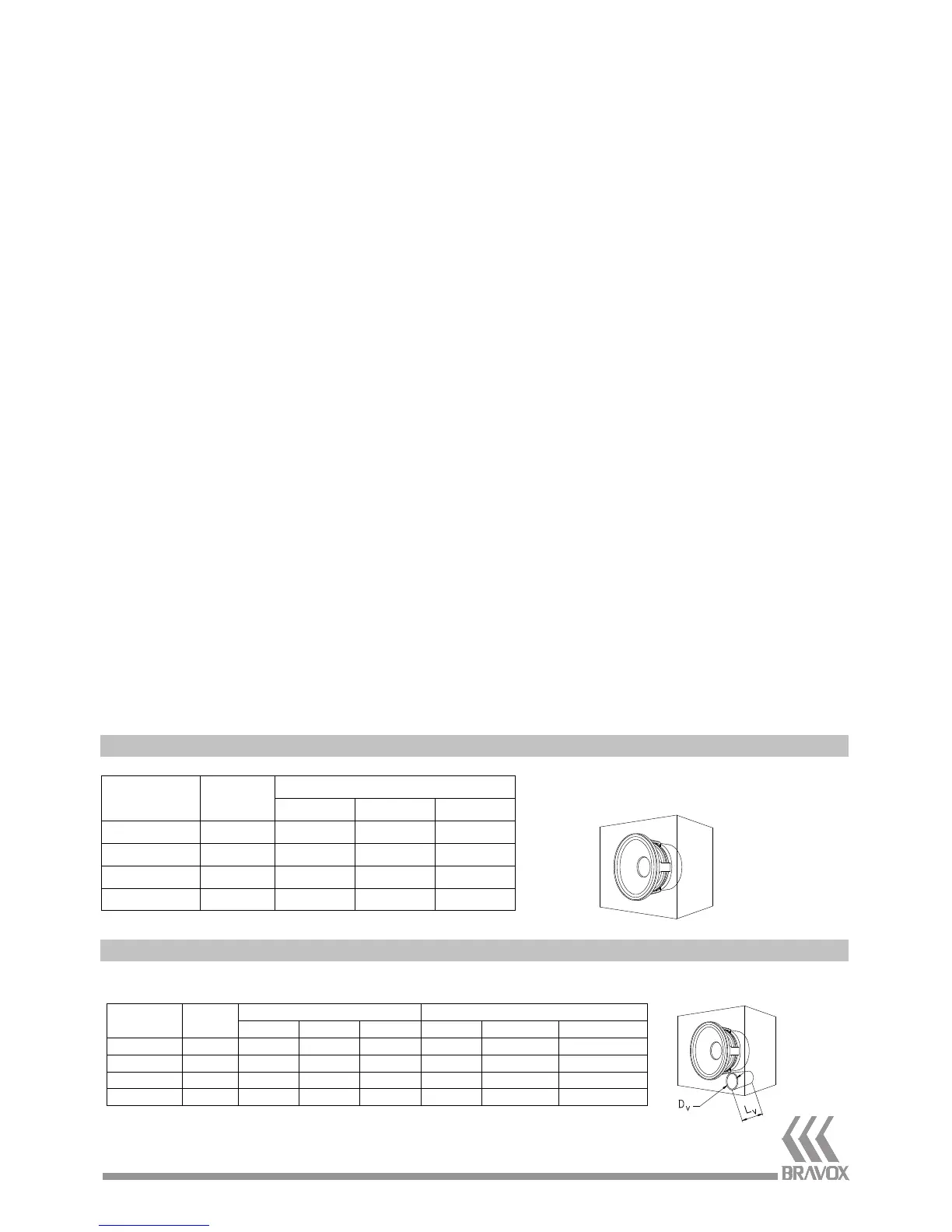

CAIXAS SELADAS
CAIXAS DUTADAS
As dimensões externas da tabela foram calculadas considerando o uso de material com 20 mm de espessura
L
A
Vb
SELADA
P
DUTADA
L
A
Vb
P
CAIXAS ACÚSTICAS.
Os subwoofers da série ULTIMATE PERFORMANCE PLUS foram especificamente projetados para produzir excelentes
resultados em caixas de pequeno volume, evitando assim ocupar muito espaço dentro do porta-malas. O projeto da caixa
acústica para cada subwoofer deve ser feito levando em conta os seus parâmetros Thiele/Small, presentes na tabela de
especificações. Com base nesses parâmetros, a BRAVOX projetou caixas SELADAS e DUTADAS para todos os modelos,
cujas dimensões estão na tabela abaixo. A escolha do tipo de caixa acústica depende do particular gosto do usuário, bem como
do espaço disponível. Como regra geral, caixas SELADAS proporcionam melhor resposta a transientes e maior capacidade de
manejar potências do que as caixas DUTADAS, enquanto estas apresentam resposta mais estendida e graves mais profundos.
A sua escolha deve ser baseada na preferência pessoal e no espaço disponível no veículo. De uma maneira geral caixas
SELADAS são mais adequadas a carros pequenos enquanto que veículos maiores apresentam bons resultados com o uso de
caixas DUTADAS. Entretanto ambos os tipos de caixas proporcionarão uma excelente performance em qualquer uma das
situações.
CAIXA SELADA
É composta por uma caixa hermeticamente fechada, com uma só abertura onde é instalado o alto-falante. Este tipo de caixa
proporciona graves bem definidos e mantém um controle efetivo sobre a excursão da bobina móvel dentro de limites pré-
estabelecidos, resultando em uma potente resposta de graves com baixíssima distorção. Para perfeito funcionamento, a caixa
SELADA deve ser totalmente fechada, portanto é necessário que todos os painéis que a compõem sejam colados e
aparafusados para garantir que não ocorram vazamentos de ar nas juntas.
CAIXA DUTADA
As caixas DUTADAS possuem além da abertura para montagem do alto-falante uma outra, denominada pórtico ou duto,
geralmente de seção circular e complementado por um tubo plástico. O duto, dentro de uma específica faixa de freqüências,
trabalha em fase com o alto-falante, aumentando assim a potência sonora emitida pela caixa acústica e estendendo a resposta
de graves. Mesmo que as caixas DUTADAS não sejam herméticas como as SELADAS, a sua construção deve seguir o mesmo
procedimento acima descrito, com todas as juntas devidamente coladas e aparafusadas.
A tabela abaixo informa o volume interno (Vb) e as dimensões externas das caixas SELADAS e DUTADAS especificamente
projetadas para os subwoofers da série ULTIMATE PERFORMANCE PLUS. O projeto das caixas SELADAS foi feito
considerando-se um Qts (fator de mérito do conjunto caixa/alto-falante) da ordem de 0,7. Volumes menores ou maiores do que
os presentes na tabela podem ser usados, com resultados ligeiramente diferentes. Quanto menor for o volume da caixa, mais
alta será a freqüência de corte, mais reforçada será a emissão de graves e maior a capacidade de suportar potências. Por outro
lado, caixas maiores apresentarão resposta mais estendida porem com reforço de graves menor. No caso das caixas DUTADAS
também é possível obter uma resposta plana ou com graves reforçados, neste caso variando o comprimento do duto. Na tabela
abaixo o duto mais comprido refere-se à caixa com resposta plana enquanto que o duto mais curto proporcionará uma resposta
de graves reforçada.
Dimensões externas
Modelo Vb (int)
A L P
UXP10D-2 14,9 lts 305 mm 330 mm 229 mm
UXP10D-4 20,4 lts 330 mm 381 mm 241 mm
UXP12D-2 39,5 lts
381 mm 432 mm 330 mm
UXP12D-4 49,3 lts
381 mm 457 mm 381 mm
Dimensões externas
Duto
Modelo Vb (int)
A L P
Dv Lv (flat) Lv (mais graves)
UXP10D-2 39,5 lts 381 mm 432 mm 330 mm
100 mm 400 mm 200 mm
UXP10D-4 45,7 lts 381 mm 457 mm 356 mm
100 mm 450 mm 200 mm
UXP12D-2 56,6 lts 432 mm 457 mm 381 mm
100 mm 400 mm 150 mm
UXP12D-4 56,6 lts 432 mm 457 mm 381 mm
100 mm 350 mm 150 mm
