Page 14

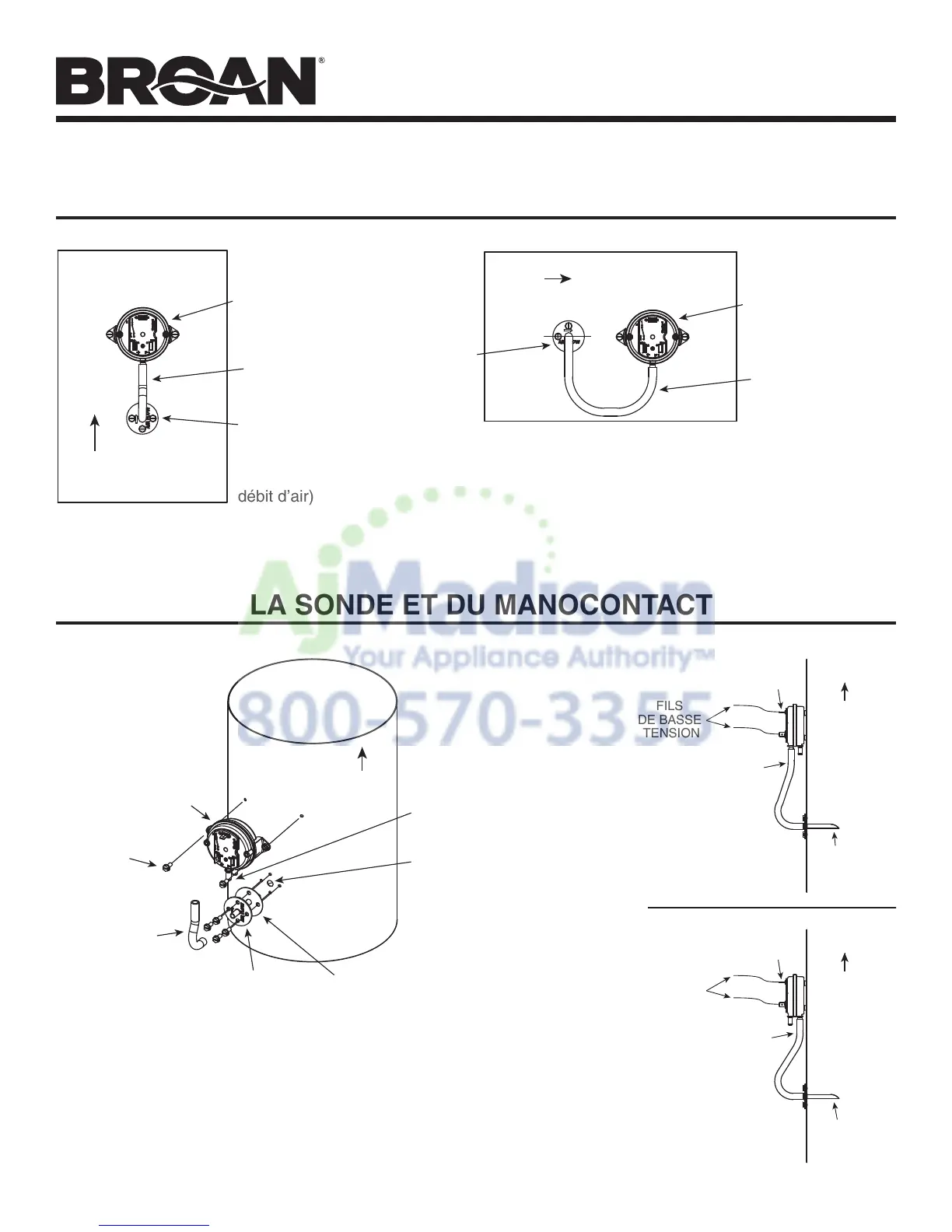

POSITIONS DE MONTAGE DE LA SONDE ET
DUMANOCONTACTEUR
MONTAGE DE LA SONDE ET DU MANOCONTACTEUR
DÉBIT
D'AIR
DISPOSITION DU
MANOCONTACTEUR POUR
LES VENTILATEURS
EXTERNE ET EN LIGNE
TUBE CONNECTÉ
À L’ENTRÉE NOIRE (+)
DISPOSITION DU
MANOCONTACTEUR POUR
LES VENTILATEURS
INTERNES
COSSES
OUVERTES
DE 1/4 PO
Ouverture
de la sonde
tournée vers
le bas
DÉBIT
D'AIR
FILS
DE BASSE
TENSION
Ouverture
de la sonde
tournée vers
le bas
COSSES
OUVERTES
DE 1/4 PO
FILS
DE BASSE
TENSION
TUBE CONNECTÉ
À L’ENTRÉE GRIS (-)
CONDUIT
HORIZONTAL
MANOCONTACTEUR
TUBE
SONDE
(la flèche
pointe dans
le sens du
débit d’air)
DÉBIT
D'AIR
CONDUIT
CONDUIT
VERTICAL
MANOCONTACTEUR
TUBE
SONDE
(la flèche
pointe dans
le sens du
débit d’air)
DÉBIT
D'AIR
CONDUIT
MANOCONTACTEUR
TUBE
SONDE
(la flèche
pointe dans
le sens du
débit d’air)
DÉBIT
D'AIR
CONDUIT
JOINT
VIS À
TÔLE
Connecter
le tube sur
l’extérieur du
raccord noir.
Percer un TROU
de 9,5 mm (3/8 po)
dans le conduit
