132

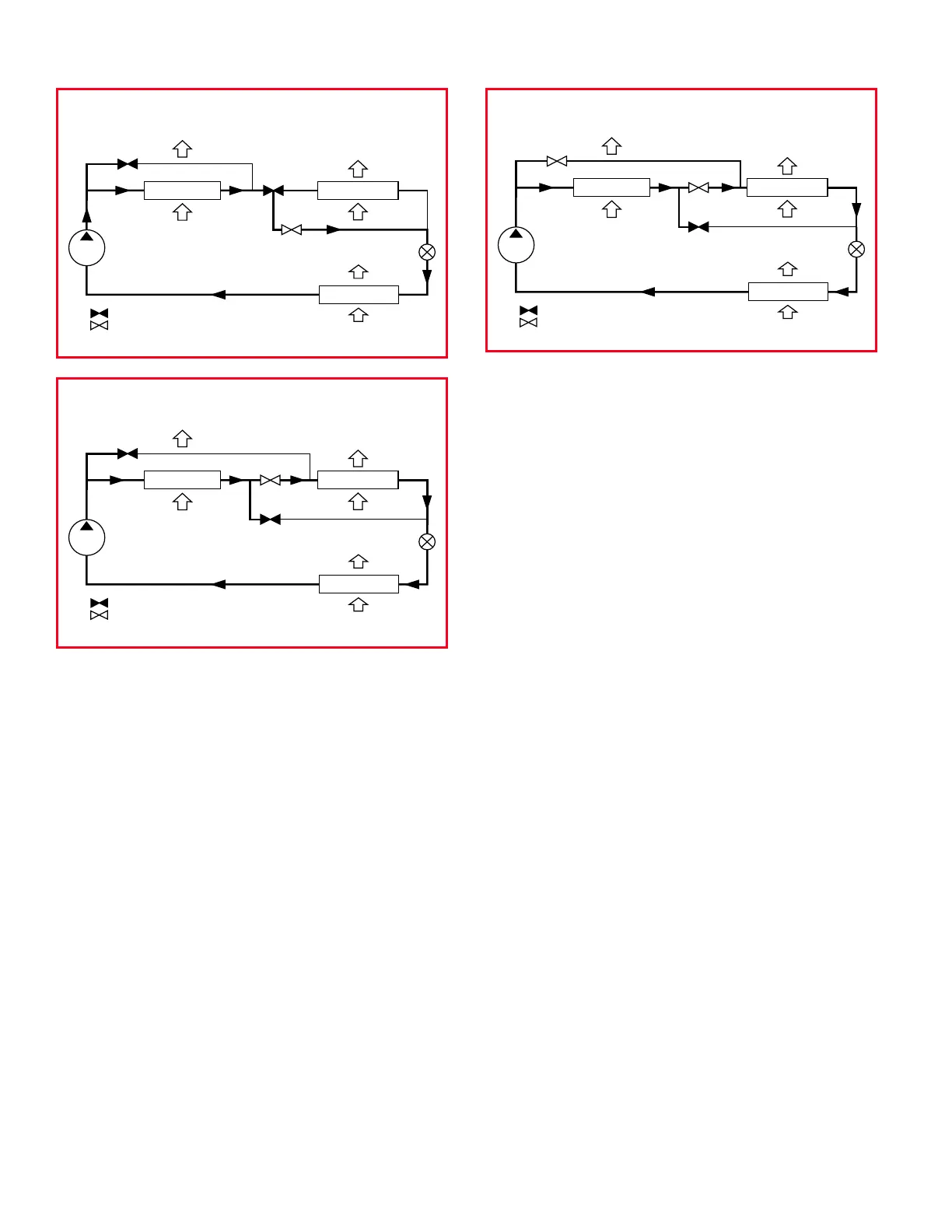

NORMAL COOLING MODE — PERFECT
HUMIDITY™ SYSTEM WITH 2 STAGE COOLING
PERFECT HUMIDITY
COIL
COMPRESSOR
OUTDOOR AIR
INDOOR SUPPLY
AIR
INDOOR RETURN
AIR
RLV
VALVE
EXPANSION
VALVE
(TXV)
= CLOSED VALVE
= OPEN VALVE
RDV
VALVE
EVAPORATOR COIL
CONDENSER COIL
CLV
VALVE
SUBCOOLING MODE (REHEAT 1) — PERFECT HUMIDITY
SYSTEM WITH 2 STAGE COOLING
COMPRESSOR
OUTDOOR AIR
INDOOR SUPPLY
AIR
INDOOR RETURN
AIR
RLV
VALVE
CLV
VALVE
EXPANSION
VALVE
(TXV)
RDV
VALVE
EVAPORATOR COIL
CONDENSER COIL
= CLOSED VALVE
= OPEN VALVE
PERFECT HUMIDITY
COIL
HOT GAS REHEAT MODE (REHEAT2) — PERFECT
HUMIDITY SYSTEM WITH 2 STAGE COOLING
COMPRESSOR
OUTDOOR AIR
INDOOR SUPPLY
AIR
INDOOR RETURN
AIR
RLV
VALVE
CLV
VALVE
RDV
VALVE
EVAPORATOR COIL
CONDENSER COIL
= CLOSED VALVE
= OPEN VALVE
EXPANSION
VALVE
(TXV)
PERFECT HUMIDITY
COIL
Sequence of operation (cont)
