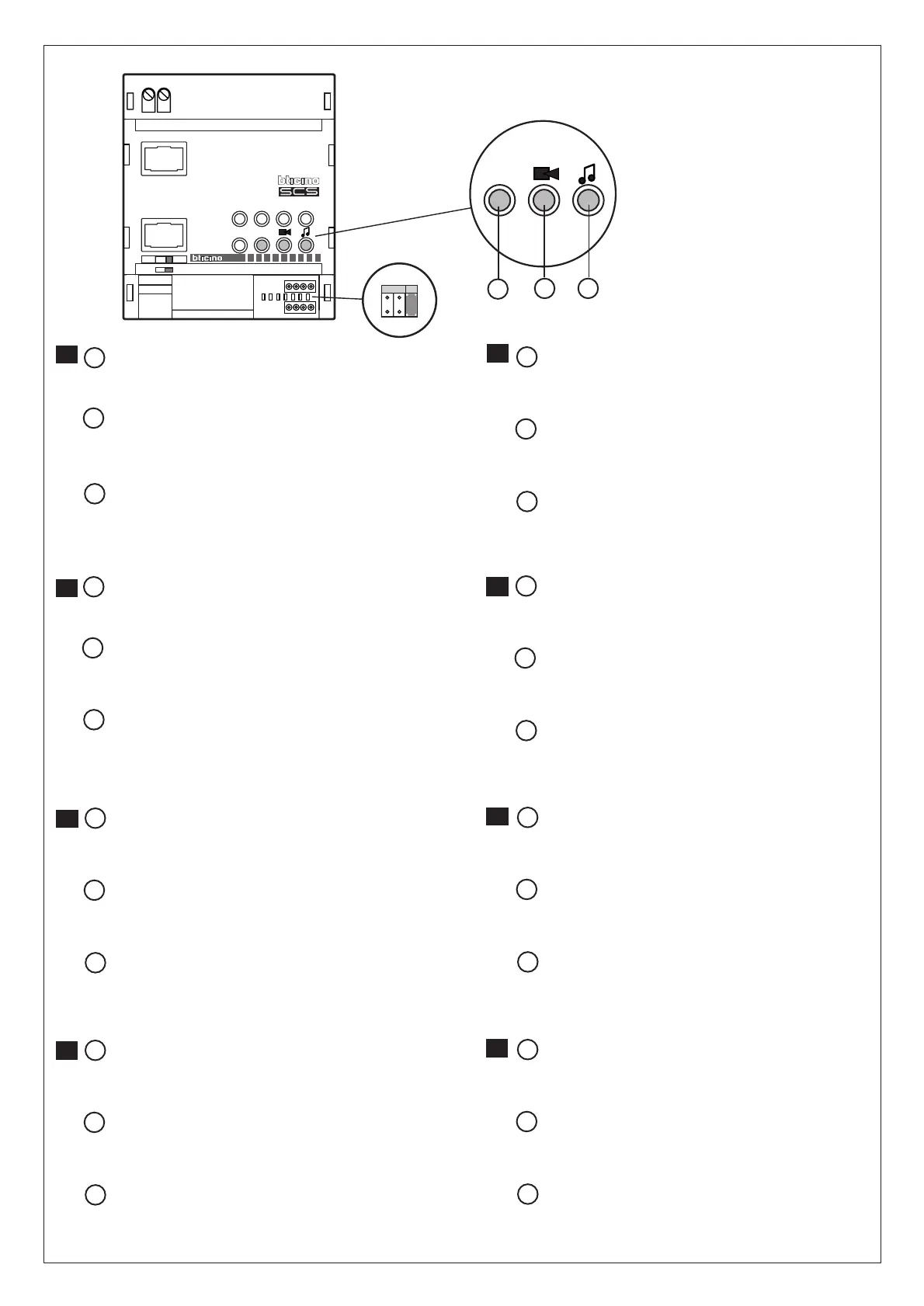

Bticino 346850 - Interface Status and Signal Diagnostics; Operational State Indicators; Video Signal Level Diagnostics

ON
346850
INT
EXT
ON OFF
3
STATO DELL’INTERFACCIA:
M = 3 V
erde lampeggio = stand-by
Verde fisso = connessione EXT-INT attiva
C
A
B
LIVELLO SEGNALE VIDEO 2 FILI:
V
erde: OK
Verde/rosso: limite vicino
Rosso: KO (limiti superati o assenza segnale)
Predisposizione per future applicazioni
D
GB
E
NL
P
F
GR
I
C
A
B
NIVEAU 2-DRAHT VIDEOSIGNAL
Grün: OK
Grün/rot: Grenze nah
Rot: KO (Grenzen überschritten oder Signal nicht vorhanden)
Vorbereitet für zukünftige Anwendungen
C
A
B
NIVEAU SIGNAL VIDEO 2 FILS
V
ert : OK
Vert/rouge : près limite
Rouge: KO (limites dépassées ou absence signal)
C
A
B
VIDEO 2-WIRE SIGNAL LEVEL
Green: OK
Green/red: limit close
Red: KO (limits exceeded or no signal)
C
A
B
NIVEL SEÑAL VÍDEO 2 HILOS
V
erde: OK
Verde/rojo: límite cerca
Rojo: KO (límites excedidos o falta señal)
C
A
B
NIVEAU VIDEO-SIGNAAL 2 DRADEN
Groen: OK
Groen/rood: limiet nabij
Rood: KO (limieten overschreden of afwezigheid signaal)
C
A
B
NÍVEL DO SINAL VÍDEO 2 FIOS
V
erde: OK
Verde/vermelho: limite perto
Vermelho: KO (limites ultrapassados ou ausência de sinal)
C
A
B
STAUMH SHMATOS EIKONAS 2 KALVDIVN
Pràsino: OK
Pràsino/kòkkino: plhsìon toy orìoy
Kòkkino: KO (ypérbash orìvn ç apoysìa sçmatoz)
ON
C
A
B
ZUSTAND DER SCHNITTSTELLE
M = 3 Grün blinkt: Stand-by
Grün leuchtet fest: Ext-Int-Anschluss aktiv
ETAT DE L'INTERFACE
M = 3 V
ert clignotant: en attente
Vert fixe : Connexion ext – int activée
INTERFACE STATE
M = 3 Flashing green: Stand-by
Steady green: Ext-int connection active
KATASTASH THS DIEPAFHS
M= 3 Pràsinh analampç
: Stand-by
Pràsino stauerò: Sùndesh ext-int energç
ESTADO DA INTERFACE
M = 3 V
erde lampejante: Stand-by
Verde fixo: Conexão ext-int activa
STAAT VAN DE INTERFACE
M = 3 Groen knipperend: Stand-by
Groen permanent:
Aansluiting ext-int actief
ESTADO DE LA INTERFAZ
M = 3 V
erde parpadeante: Stand by
Verde fijo Conexión ext-int activada
Disposition pour applications futures
Set up for future applications
Predisposición para futuras aplicaciones
Voorinstelling voor toekomstige toepassingen
Predisposição para futuras aplicações
Prodiàuesh gia mellontikéz efarmogéz
N
M
3
