• Posto interno
• Handset
• Poste interne

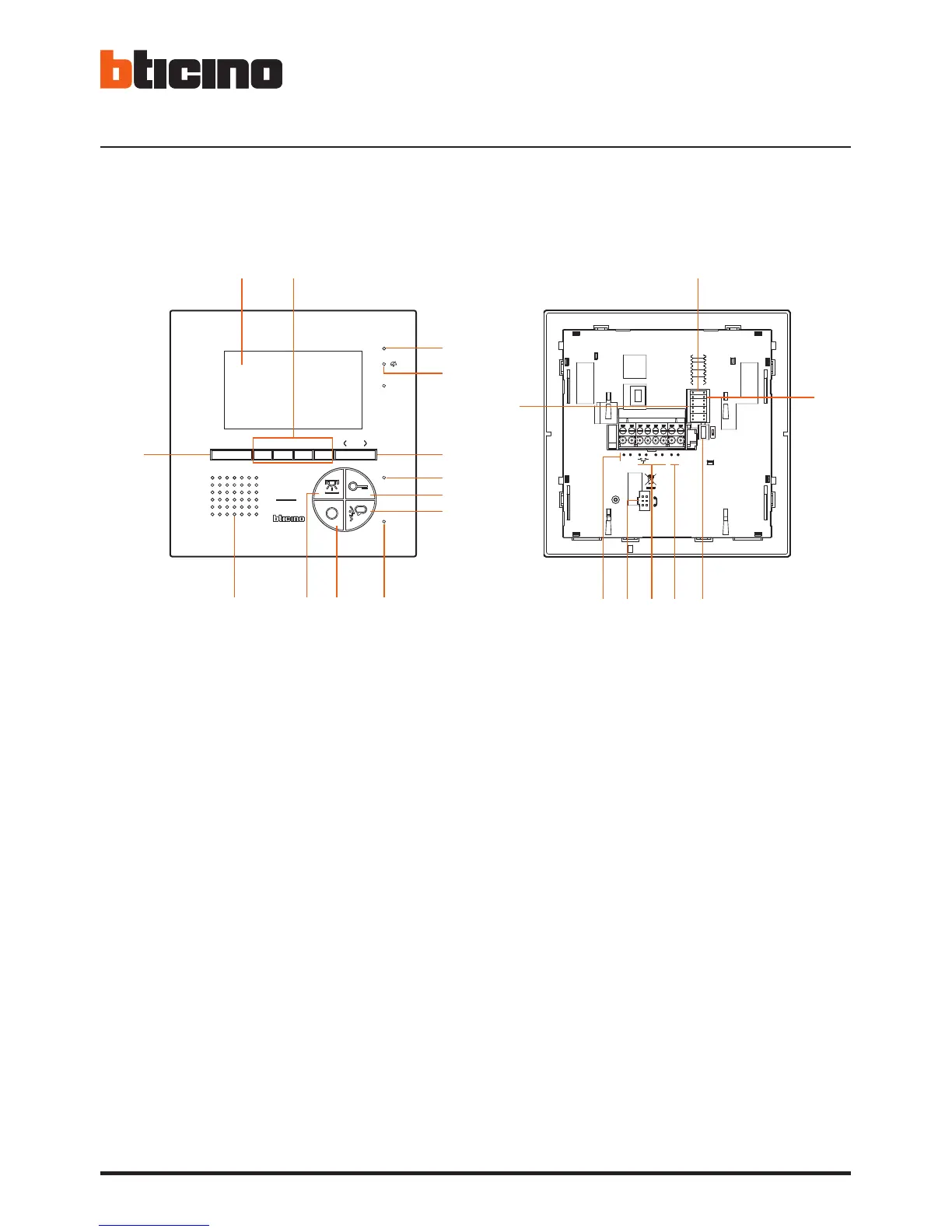

1 -
Display
2 - Pulsanti programmabili
3 - Microfono
4 - LED esclusione chiamata
5 - Tasti basculanti per accesso, selezione e settaggio delle regolazioni
6 - LED serratura
7 - Tasto Serratura
8 - Tasto di connessione
9 - LED connessione
10 - Tasto di Attivazione
11 - Tasto Luci Scale
12 - Altoparlante
13 - Sede dei configuratori
14 - J1: estarre per alimentazione supplementare
15 - J2: Master/Slave, estrarre per slave
16 - Microinterruttore ON/OFF di terminazione di tratta
17 - Collegamento al BUS
18 - Morsetti di collegamento per funzioni aggiuntive
19 - Connettore per collegamento accessorio cornetta
20 - Morsetto per alimentazione supplementare
1– + 2 3 4
BUS
ON
OFF
2
5M
1
1
J
1
J
2
P
N
M
3
4
15
5
2
6
7
8
91011
1
12
14
18 17 161920
13
5
