Audio - Kit
5
346040
PRI 110 - 240 V 50 - 60 Hz 370 mA - 225 mA
BUS 26.0 V 600 mA
BUS
PRI
PRI
BUS
N
= –
= –
T = –
S = –
P
= –
–
=
ON
OFF
P
= –
= –
= –
= –
MOD
N
= –
= –
BUS
B
2
1
BUS
PL S+
S-
A
B= • Chiamata al piano
• Floor call
• Appel à l’étage
• Etagenruf
• Llamada al piso
• Oproep aan verdieping
• Chamada ao piso
• A Pulsante locale apertura serratura.
B Chiamata al piano.
S+ S- 18 V; 4 A impulsivi. 250 mA mantenimento (30 Ω max).
• A Door lock release local pushbutton.
B Floor call.
S+ S- 18 V; 4 A impulsive. 250 mA holding current (30 Ω max).
• A Bouton local ouverture serrure.
B Appel à l’étage.
S+ S- 18 V; 4 A impulsifs. 250 mA entretien (30 Ω max).
• A Lokale Schlossöffnungstaste.
B Etagenruf.
S+ S- 18 V; 4 A impulsstrom. 250 mA Haltestrom (30 Ω max).
• A Pulsador local apertura cerradura.
B Llamada al piso.
S+ S- 18 V; 4 A por impulsos. 250 mA mantenimiento (30 Ω max).
• A Lokale knop opening slot.
B Oproep aan verdieping.
S+ S- 18 V; 4 A impulsief; 250 mA onderhoud (30 Ω max).
• A Botão local de abertura da fechadura.
B Chamada ao piso.
S+ S- 18 V; 4 A instantâneos. 250 mA continuos (30 Ω max).

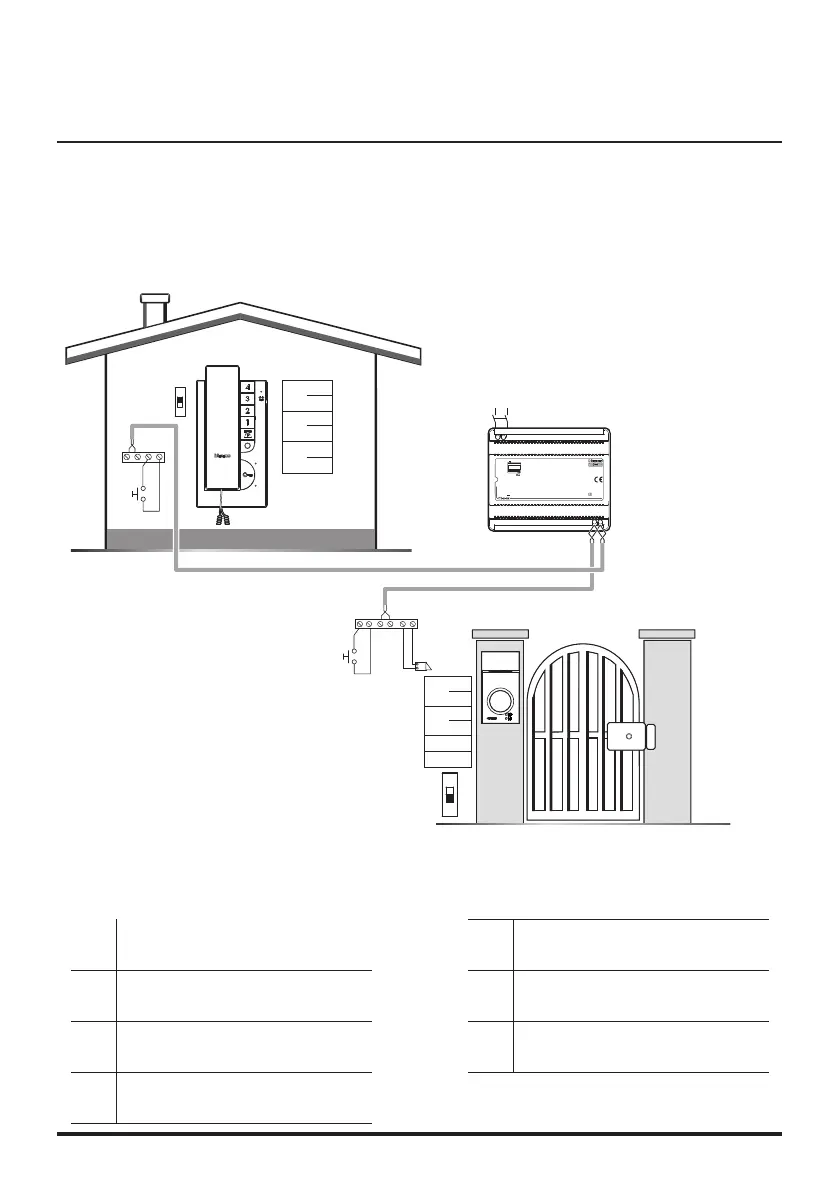

• Schema monofamiliare
• One-family diagram
• Schéma mono-familial
• Schema Einfamilienhaus
• Esquema monofamiliar
• Schema eensgezins
• Esquema monofamiliar
Bifamiliare - Two family
Monofamiliare - One family
