21

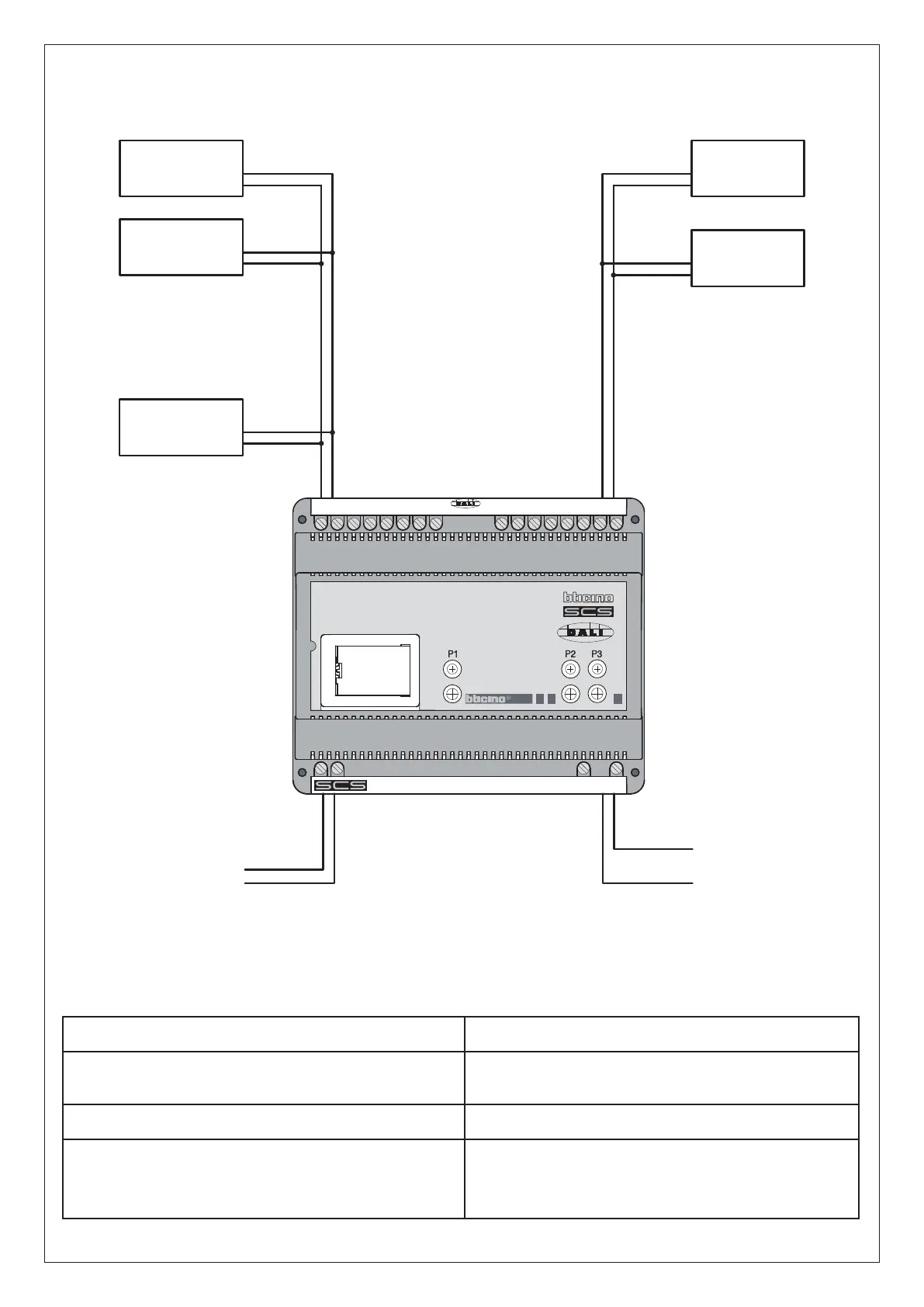

Esquema de conexão
16 DISPOSITIVOS
AO MÁXIMO
POR SAÍDA
DISPOSITIVO
DALI
BUS DALI
L
N
BUS SCS
SAÍDA 1 -- - ----- - ---- SAÍDA 8
DISPOSITIVO
DALI
DISPOSITIVO
DALI
DISPOSITIVO
DALI
DISPOSITIVO
DALI
-- --
L
N
8
7
6
5
_
+
_
+
_
+
_
+
4
3
2
1
_
+
_
+
_
+
_
+
OUTPUT
Modalidades operativas
O actuador executa todas as modalidades operativas de base que podem ser configuradas directamente no comando, com excepção daquelas
que prevêem a utilização de reles interbloqueadores. Na tabela seguinte se listam as funções previstas com o configurador inserido na posição
M do mesmo actuador.
Funções realizáveis Configuração posição M
Actuador como Slave. Recebe um comando enviado por um actuador
master que tem o mesmo endereço.
SLA
O actuador ignora os comandos de tipo Divisão e Geral.
PUL
Actuador Master com comando de OFF retardado no correspondente
actuador Slave. Só para comando de tipo ponto-ponto. Com o coman-
do de OFF o actuador Master desactiva-se: o actuador Slave desacti-
va-se depois que o tempo configurado tiver transcorrido.
1=1 min
2=2 min
3=3 min
4=4 min
