6

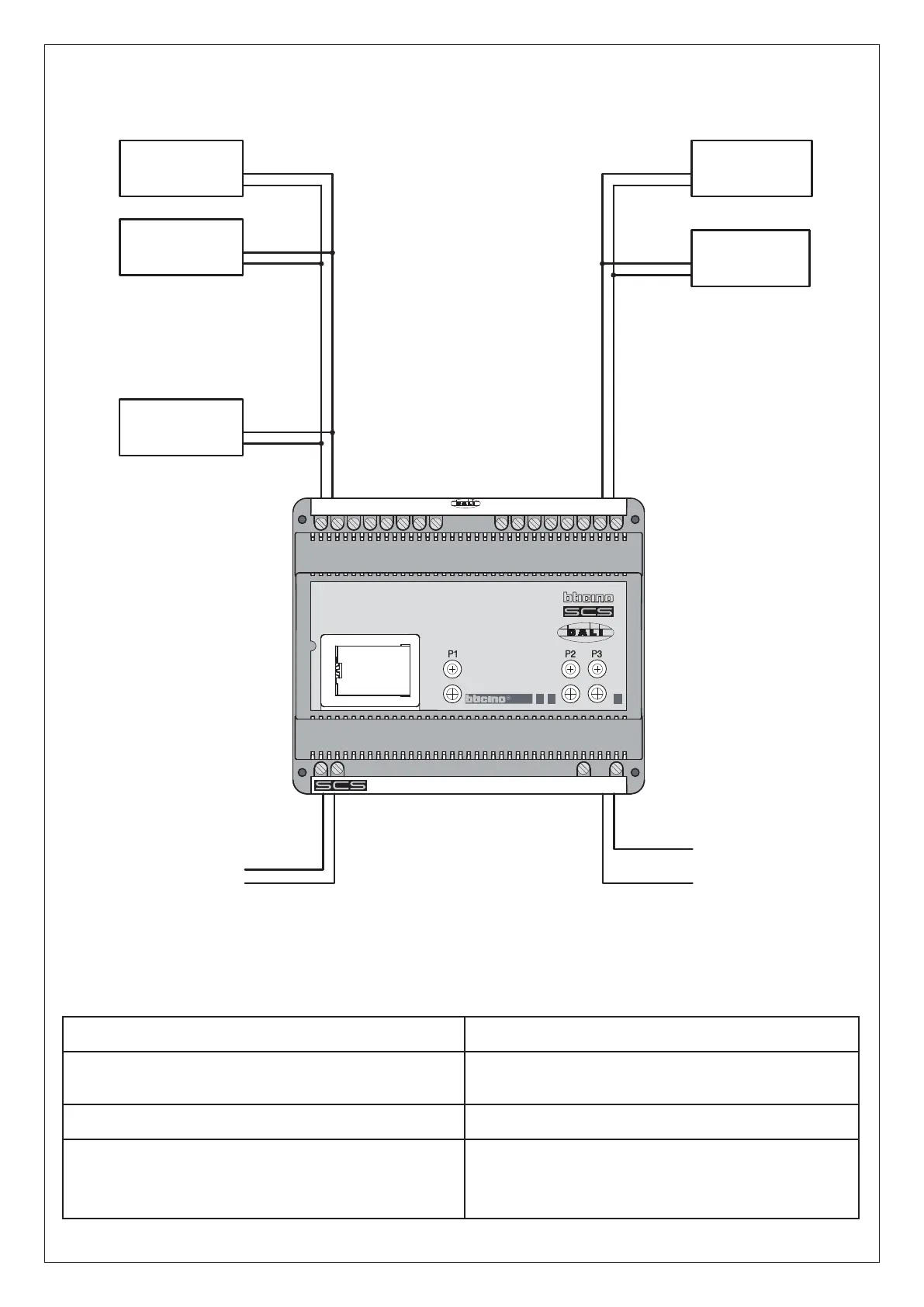

Anschlussplan
MAX 16
VORRICHTUNGEN
PRO AUSGANG
VORRICHTUNG
DALI
BUS DALI
L
N
BUS SCS
AUSGANG 1 -- --- ---- ---- AUSGANG 8
VORRICHTUNG
DALI
VORRICHTUNG
DALI
DALI
VORRICHTUNG
DALI
VORRICHTUNG
-- --
L
N
8
7
6
5
_
+
_
+
_
+
_
+
4
3
2
1
_
+
_
+
_
+
_
+
OUTPUT
Betriebsmodi
Der Aktuator steuert alle grundlegenden Betriebsmodi die direkt über die Steuerung konfiguriert werden können. Eine Ausnahme stellen diejenigen
dar, die mit verblockten Relais versehen sind. In nachstehender Tabelle werden die Funktionen zusammengefasst, die mit Konfigurator in M im
selben Aktuator vorgesehen sind.
Mögliche Funktionen Konfiguration Position M
Aktuator als Slave. Erhält eine Steuerung durch den Master Aktuator
mit derselben Adresse.
SLA
Der Aktuator ignoriert die Steuerungen des Typs Raum und Allgemein.
PUL
Master Aktuator mit verzögerter OFF Steuerung an dem entsprechen-
den Slave Aktuator. Nur für Steuerungen des Typs Punkt-Punkt. Wenn
die Steuerung auf OFF geschaltet ist, wird der Aktuator deaktiviert; der
Slave Aktuator wird nach der voreingestellten Zeit deaktiviert.
1=1 min
2=2 min
3=3 min
4=4 min
