Bticino HC4451 Manual

7
Техническая информация
• Диапазон рабочих температур: 5°C ÷ 35°C
• Источник питания: 2 щелочные батареи 2 LR6/AA на 1,5 В
• Минимальный промежуток x от одной запрограммированной
операции до другой: 15 минут
• Диапазон программируемых температурных значений:
3°C ÷ 40°C (с шагом 0,1°C)
• Погрешность регулировки: ± 0,5°C
• Средний срок службы батареи: 1 год
• Скрытый или настенный монтаж
• Максимальная коммутируемая мощность: 5(3) А ; 250 В Пер.т
• Возможность подключения внешнего датчика температуры
(арт. 3457) со следующими характеристиками: R (25°C) = 10 К
BETA = 3435 – макс. длина линии 10 метров
• Возможность дистанционного управления хронотермостатом
(например, с помощью телефонного коммутатора, активатора
телефонной связи, системы охранной сигнализации и т.п.)
NO
C
Remote ext.NTC
NC
Подключение к внешнему дат-
чику с отрицательным темпера-
турным коэффициентом ✱
Дистанционное управление
Контакт замкнут = режим защиты от
замерзания
Контакт разомкнут= недельная программа
(последняя из выбранных)
К контроли-
руемым
нагрузкам
✱ Для корректного измерения
температуры необходимо уста-
новить датчик на поверхности,
которая постепенно достигает
требуемой температуры, не
подверженной влиянию источни-
ков тепла и солнечных лучей.
Подсоединение проводников
Макс. размер сечения проводника: 2x 2,5 мм
2
Максимальная коммутируемая мощность: 5(3) А ; 250 В Пер.т
NO
C
Remote ext.NTC
NC
M
NO
C
Remote ext.NTC
NC
NO
C
Remote ext.NTC
NC

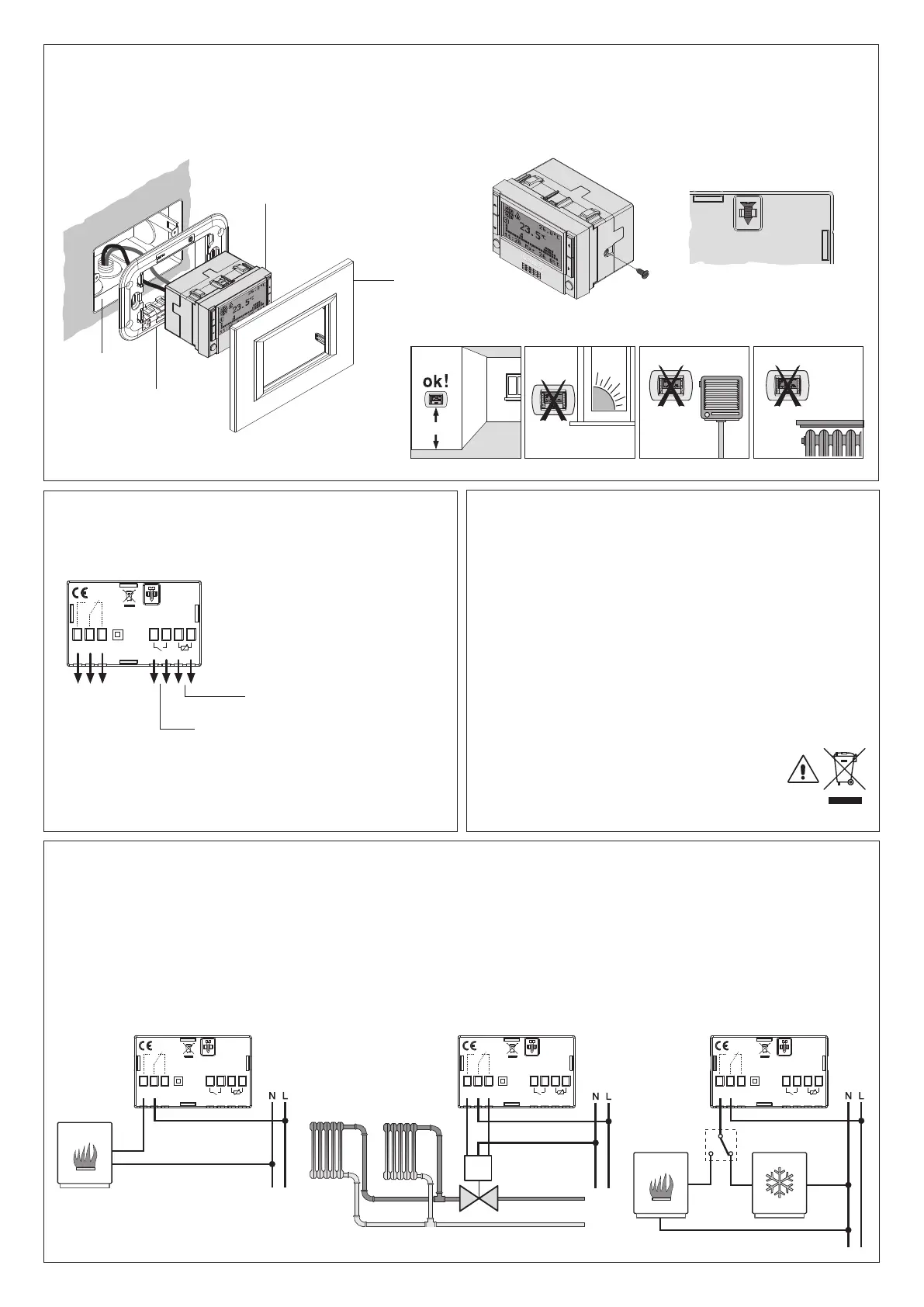

Схемы подключений
Система отопления с функцией
ВКЛ/ВЫКЛ
Пример:
автоматическое управление нагревателем
Система отопления с функцией
ОТКРЫТИЯ/ЗАКРЫТИЯ
Пример:
управление вентилем с электроприводом - открыт
(NO)/закрыт (NC)
Система отопления и кондиционирования с
функцией ВКЛ/ВЫКЛ
Если вы хотите управлять и системой отопления,
и системой кондиционирования, установите
переключатель на 2 направления для
выбора режимов Summer/Winter (Лето/Зима).
Подключение выполняется согласно схеме.
Чтобы сменить режим, необходимо выполнить
соответствующую настройку термостата (Зима/
Лето) и установить переключатель в требуемое
положение.
Монтаж
Хронотермостат предназначен для скрытого или настенного монтажа с применением коробок, суппортов и рамок серий Axolute, Living International,
Light и Light Tech (3 DIN-модуля).
Если требуется надежно закрепить хронотермостат в каком-либо месте для предотвращения несанкционированного демонтажа (например, в
общественных местах), используйте специальный винт, закрепленный на задней стороне основания.
Монтажная
коробка
Суппорт
Рамка
Хронотермостат
1,5m
RAEE/WEEE: bticino.com/disposal
внимание
Дистанционный пуск может причинить
ущерб людям или предметам.
Отработанные аккумуляторные батареи
должны утилизироваться в соответствии
с действующим законодательством
