SV FI NO PT RU CZ
2021/10 : A 2/2MAINTENANCE & CLEANING
bwt.com
1
1
2
3
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
Sugmunstycke
Kåpa
Ventil
Filterpåse
Huvudkropp
Vridbar strömbrytare
(2 driftsätt: Ström På / Av
och Laddning)
Koppling till stång
USB-laddkabel
USB-laddare
Svängbart sughuvud
Platt munstycke och borste
Stång
(med gängad knopp)
Stång med handgrepp
Sugedyse
Skjerm
Ventil
Filterpose
Hoveddel
Modusbryter
(2 driftsmoduser: Strøm
på / Av og under opplading)
Stangkobling
USB-ladekabel
USB-lader
Bevegelig sugehode
Flat dyse og bøste
Stang
(med gjenget ende)
Stang med håndtak
Bocal de sucção
Cobertura
Válvula
Saco do filtro
Corpo principal
Botão giratório de ligação
(2 modos de operação:
Ligar/desligar e carregar)
Conector do mastro
Cabo de carregamento USB
Carregador USB
Cabeça de sucção de rebitagem
Escova e bocal plano
Mastro
(com botão giratório roscado)
Mastro com pega
Svängbart sughuvud och platt munstycke / Kääntyvä imupää ja litteä suutin / Bevegelig sugehode og flat dyse / Cabeça de
sucção de rebitagem e bocal plano / Поворотная
всасывающая головка и плоская насадка / Otočná sací hlava a plochá tryska
Stång / Tanko / Stang / Mastro / Штанга / Tyč
Montering / Asennus / Montering / Montagem / Сборка / Montáž:
Sací tryska
Horní kryt
Ventil
Filtrační koš
Hlavní tělo
Přepínací knoflík
(2 režimy provozu:
zapnutí / vypnutí a nabíjení)
Tyčový konektor
Nabíjecí kabel USB
USB nabíječka
Otočné sání hlava
Plochá tryska & kartáč
Tyč
(se závitovým knoflíkem)
Pól s úchopem
Всасывающее отверстие
Купол
Клапан
Фильтр-мешок
Основной корпус
Ручка выключателя
(2 рабочих режима:
Вкл. / Выкл. и зарядка)
Соединительная вставка для штанги
Зарядный кабель USB
Зарядное устройство USB
Поворотная всасывающая головка
Плоская насадка и щетка
Штанга
(с резьбой)
Штанга с ручкой-захватом
Imusuutin
Suojus
Venttiili
Suodatinpussi
Päärunko
Kytkinnuppi
(kaksi toimintatilaa): virta
päälle / pois päältä ja lataus
Tankoliitäntä
USB-latauskaapeli
USB-laturi
Kääntyvä imupää
Litteä suutin ja harja
Varsi
(kierteillä)
Varsi kahvalla
- - - - - - - - -
EV05-01
- - - - - - - - -
EV05-02
EV02-02/BWT
- - - - - - - - -
- - - - - - - - -
EV05-10-01
EV05-12
(EU)
EV05-08/BWT
EV05-07/BWT
EV01-06-002
EV01-06-001
ANMÄRKNING: För pooler med vinylbotten och fiberglaspooler / spabad rekommenderas att behålla borsten
på det platta munstycket för att undvika att skada poolen
HUOMAA: vinyyli- ja lasikuitualtaille / porealtaille on suositeltavaa pitää harja litteässä suuttimessa,
jotta allas ei vahingoitu.
MERKNAD: For basseng / spa med vinylbelegg og fiberglass, anbefales det å beholde børsten på den
flate dysen for å unngå å skade basseng / spa.
NOTA: Para revestimento de vinil e piscinas / spas de fibra de vidro, recomenda-se que mantenha a
escova no bocal plano para evitar danos na piscina / spa.
ПРИМЕЧАНИЕ:
Для бассейнов / спа с виниловым и стекловолоконным покрытием рекомендуется
не снимать щетку с плоской насадки, чтобы не повредить бассейн / спа.
POZNÁMKA: U bazénů / vířivek z vinylové vložky a sklolaminátu se doporučuje na ploché trysce
ponechat kartáč, aby nedošlo k poškození bazénu / vířivky.

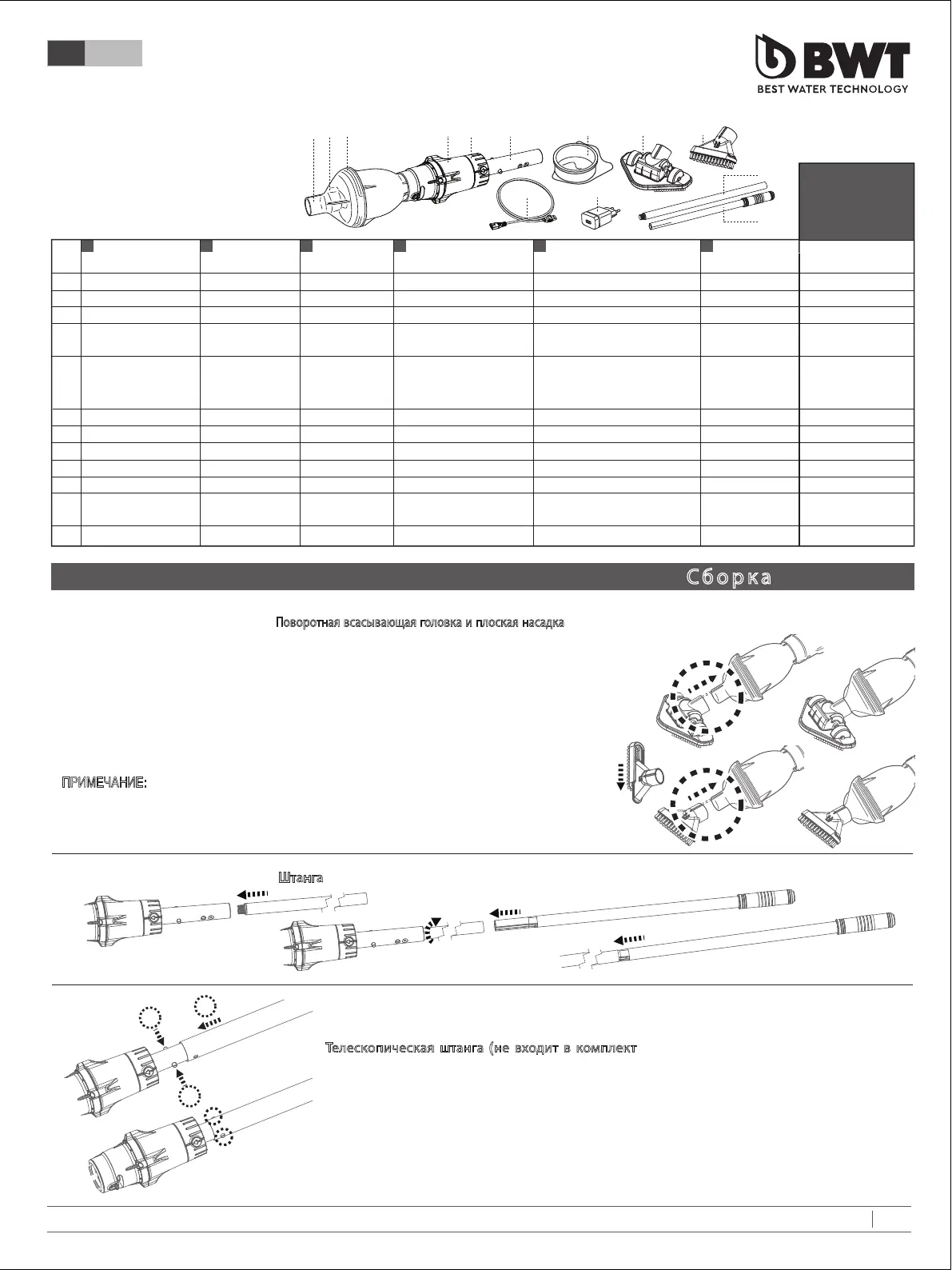

INGÅENDE DELAR
OSAKAAVIO
DELDIAGRAM
DIAGRAMA DE PARTES
СХЕМА ДЕТАЛЕЙ
PŘEHLED DÍLŮ
BWT Rechargeable Pool & Spa Vacuum
LINEBC
BC02
Teleskopstång (medföljer ej) / Teleskooppitanko (ei sisälly toimitukseen) /
Teleskopstang (ikke inkludert) / Mastro telescópico (não incluído) /
Телескопическая
штанга (не входит в комплект) / Teleskopická tyč (není zahrnuta)
För att frigöra teleskopstången, tryck ned samtidigt på båda sidoflikarna och dra ut stången.
Vapauta teleskooppitanko painamalla molempia sivutappeja samanaikaisesti ja vetämällä sitten tanko ulos.
For å løsne teleskopstangen, trykk ned begge sidetappene samtidig og trekk så stangen ut.
Para libertar o mastro telescópico, prima ambos os marcadores laterais em simultâneo, e depois puxe o mastro.
Чтобы снять телескопическую штангу, нажмите одновременно на оба боковых штифта и вытяните штангу.
Chcete-li uvolnit teleskopickou tyč, stiskněte současně oba boční úchyty a tyč vysuňte.
3 1 2 4 5 6
8 9
11
13
12
10 7
Reservdelsnummer
Varaosanumero
Reservedelnummer
Número de peças de substituição
Номер заменяемых деталей
Číslo náhradních dílů
Inverkehrbringer: BWT Pool Products GmbH, Rödgener Straße 8-9, 06780 Zörbig
