C-LOGIC 8500 User Manual

3. Después de conectarlo correctamente, puede medir la
potencia monofásica (potencia activa, factor de potencia,
potencia aparente, potencia reactiva, tensión, corriente,
ángulo de fase, valor pico de tensión y corriente y
frecuencia).
4. La pinza realizará la medición automática y mostrará
la potencia activa, y en la parte inferior de la pantalla
indicará el valor de la tensión/corriente de la carga
comprobada; Presione la tecla MODE para mostrar el
valor de potencia reactiva en la pantalla LCD; Presione
la tecla WATT para mostrar la potencia aparente y el
factor de potencia (cosᴓ); El factor de potencia negativo
signica que la carga probada tiene componente
capacitiva.
5. La escala máxima de medida de la potencia activa es
de 600kW; Si esta escala es excedida, se mostrará el
símbolo “OL” en pantalla. Si la tensión es superior a
600V o la corriente es superior a 1000A, se mostrará el
símbolo “OL” en la pantalla LCD.
1. Sitúe la rueda selectora en la posición A~.
2. Presione el gatillo para abrir el maxilar y a continuación
abrace el cable del circuito que desee medir. La corriente
medida será mostrada en la pantalla LCD.
3. Presione la tecla MODE para mostrar el porcentaje de
armónicos y se mostrarán cíclicamente la relación de
distorsión armónica F y r.
4. Presione las teclas
/ para mostrar el valor de cada
armónico individual.
Si la corriente por el cable medido es superior a 1000A
(RMS), el símbolo “OL” será indicado en vez del valor de
corriente.
Notas:
1. Puede seleccionar la frecuencia de prueba AUTO/FIJA a
50/60Hz. Cuando la forma de onda de la entrada uctúa,
se pueden mantener estables los valores de armónicos si
se selecciona el modo Fijo a 50/60 Hz.
2. En el modo de frecuencia de prueba AUTO, el cálculo
FFT sólo se realiza cuando la frecuencia de la onda
fundamental está entre 45 y 65 Hz. Si esa frecuencia está
fuera de ese rango, no se realiza el análisis armónico.

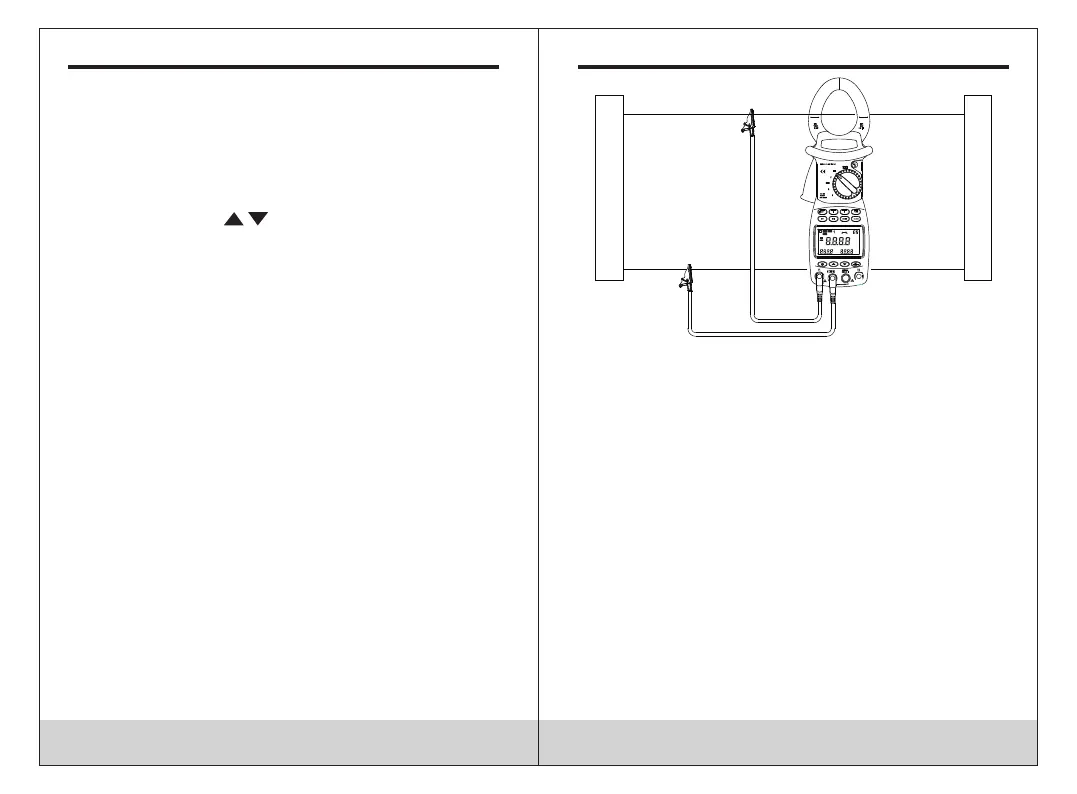

Prueba en circuito monofásico
1. Abrace el cable de la alimentación o carga con la pinza.
Si se desea medir una fase concreta de un sistema
trifásico, abrace sólo el cable correspondiente a dicha
fase.
2. Sitúe la rueda selectora en la posición KW, seleccione
las tomas correspondientes para los terminales V1 o V2
e inserte los cables de prueba.
15
°
APS
RS232
HOLD
REC
FS
LAG
LEAD
RST
CAL
USED
READ
MEMO
COSΦ
SINΦ
MAX MIN
VA
kWh
PEAK
%THD
kVA
Hz
HzA
PEAK
kWVAh
~
3 PHASE
1PHASE
1PHASE
HARM
HARM
Alimentación
Carga
Amarillo
Negro
600V~
MAX
600V~
MAX
~
16
