18) BATTERIA DI EMERGENZA
La centrale CP.LADY comprende la scheda di alimentazione SA.24V predisposta al collegamento di due batterie 12V 2,1Ah DA.BT2 (opzionali) che
consentono il funzionamento dell'automazione anche nel caso di temporanea assenza dell'alimentazione di rete.
Durante il normale funzionamento di rete la scheda SA.24V provvede alla ricarica delle batterie (Fig.12).
La corrente di carica massima è di 1A, la corrente di carica media è di 300mA.
19) DIAGNOSTICA
PHOT
SW Close
STOP
SW Open
P.P. OPEN CLOSE
LED 1 : Presenza alimentazione di rete
LED 2 : Centrale di comando CP.LADY alimentata correttamente

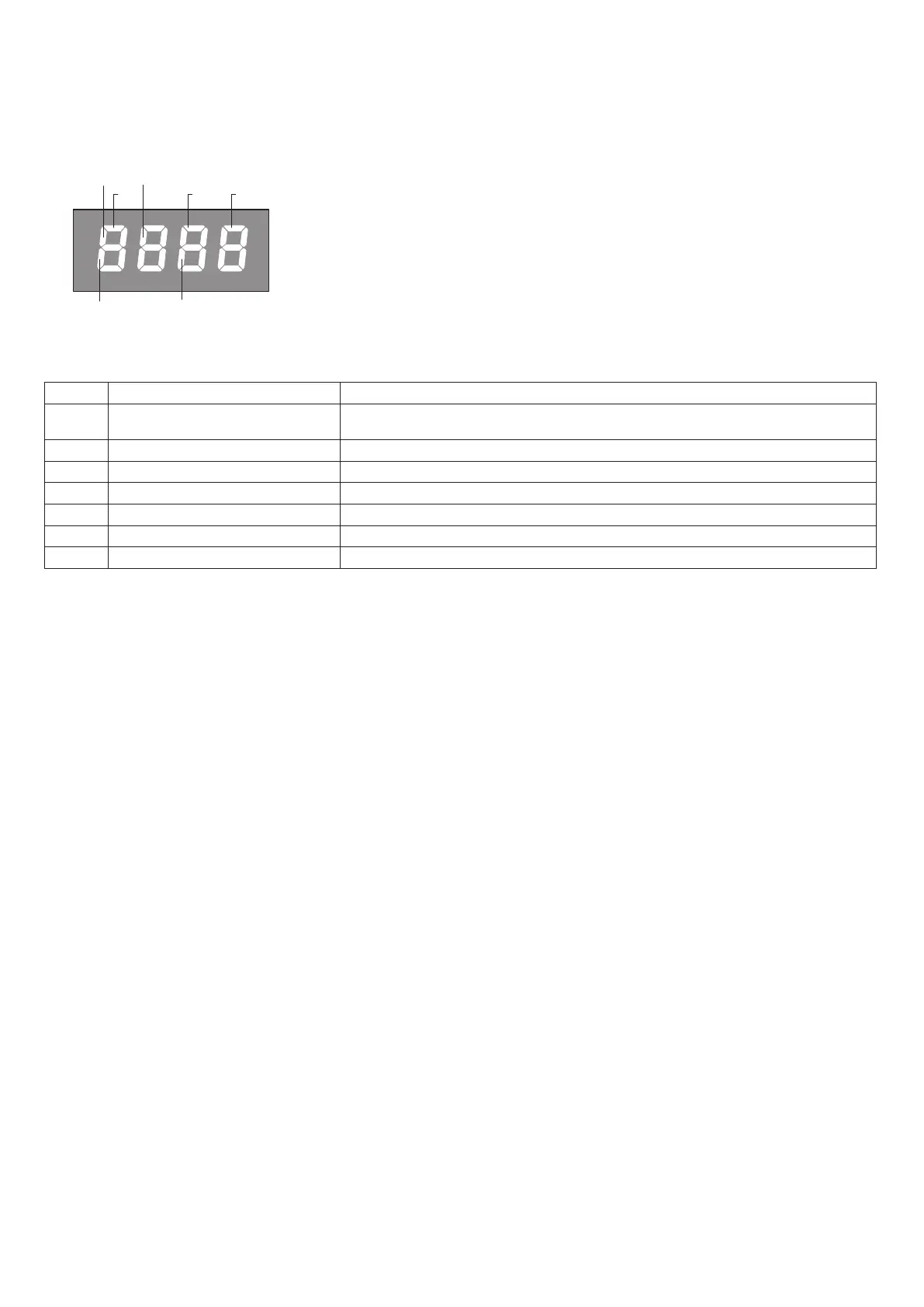

Ad ogni ingresso è associato un segmento del display che in caso di attivazione si accende, secondo
il seguente schema.
Gli ingressi N.C. sono rappresentati dai segmenti verticali.
Gli ingressi N.O. sono rappresentati dai segmenti orizzontali.
La modalità di lampeggio dei segmenti SW Open (a barriera aperta) e SW Close (a barriera chiusa)
20) MESSAGGI DI ERRORE
Di seguito sono elencati alcuni messaggi che vengono visualizzati dal display in caso di anomalie di funzionamento:
Err
Errore generico Errore inserimento password, memorizzazione trasmettitori.
Err1
Errore motore
Verificare collegamenti motore, motore scollegato o non funzionante, problema su centrale di
comando.
Err2
Errore fotocellule verificare collegamenti, allineamento fotocellula o presenza ostacoli.
err3
Errore Encoder assoluto Verificare collegamenti Encoder, verificare funzionamento Encoder.
AMP
Intervento sensore amperometrico Verificare presenza ostacoli o attriti.
THRM
Intervento sensore termico Surriscaldamento per funzionamento continuo eccessivo, attendere ripristino.
OVLD
Sovraccarico Superamento della potenza massima. Verificare motore o presenza attriti.
Enc
Encoder Intervento soglia Encoder.
