CAB SUPERBE SR1.60 - Electrical Wirings; Technical Data

Collegamenti elettrici - Electrical wirings
7
Données technique Datos Técnicos SR1.60 E/EC SR2.60 E/EC
Alimentation Alimentación 230 Vac
Courant absorbé par le moteur Absorción motor
3.1A SR.160
3.2A SR.160 E/EC
5.4 A SR.160
5.5 A SR.160 E/EC
Max. poids du rideaux équilibrés Max. peso de persiana enrollable compensada 170 kg 320 Kg
5.7 m
Vitesse d’ouverture Velocidad de apertura 10 rpm
Lubrification Lubrificación Grasso permanente
Portée du rideau équilibré Carga de persiana equilibrada 22 m
2
32 m
2
Diamètre de l’axe du rideau Diámetro eje persiana 60 mm
Diamètre des flasques d’enroulement Diámetro bridas enrollamiento 200 mm (220 mm rid).
Poids du motoréducteur Peso motorreductor
5.4 kg SR.160
6.3 kg SR.160 E/EC
9.3 kg SR.160
10.2 kg SR.160 E/EC
Dati Tecnici Technical data SR1.60 E/EC SR2.60 E/EC
Alimentazione Power supply 230 Vac
Assorbimento motore Motor absorption
3.1A SR.160
3.2A SR.160 E/EC
5.4 A SR.160
5.5 A SR.160 E/EC
Peso max. serranda bilanciata Max balanced rolling shutter weight 170 kg 320 Kg
Altezza max. serranda Max rolling shutter height 5.7 m
Velocità apertura Opening speed 10 rpm
Lubrificazione Lubrication Grasso - Grease
Portata di serranda bilanciata Capacity of bal. roller shutter 22 m
2
32 m
2
Diametro asse
serranda
Diam. of roller shutter axis 60 mm
Diametro flange
avvolgimento
Diam. of roller shutter flange 200 mm (220 mm rid).
Peso del riduttore Gear motor weight
5.4 kg SR.160
6.3 kg SR.160 E/EC
9.3 kg SR.160
10.2 kg SR.160 E/EC
1
2
3

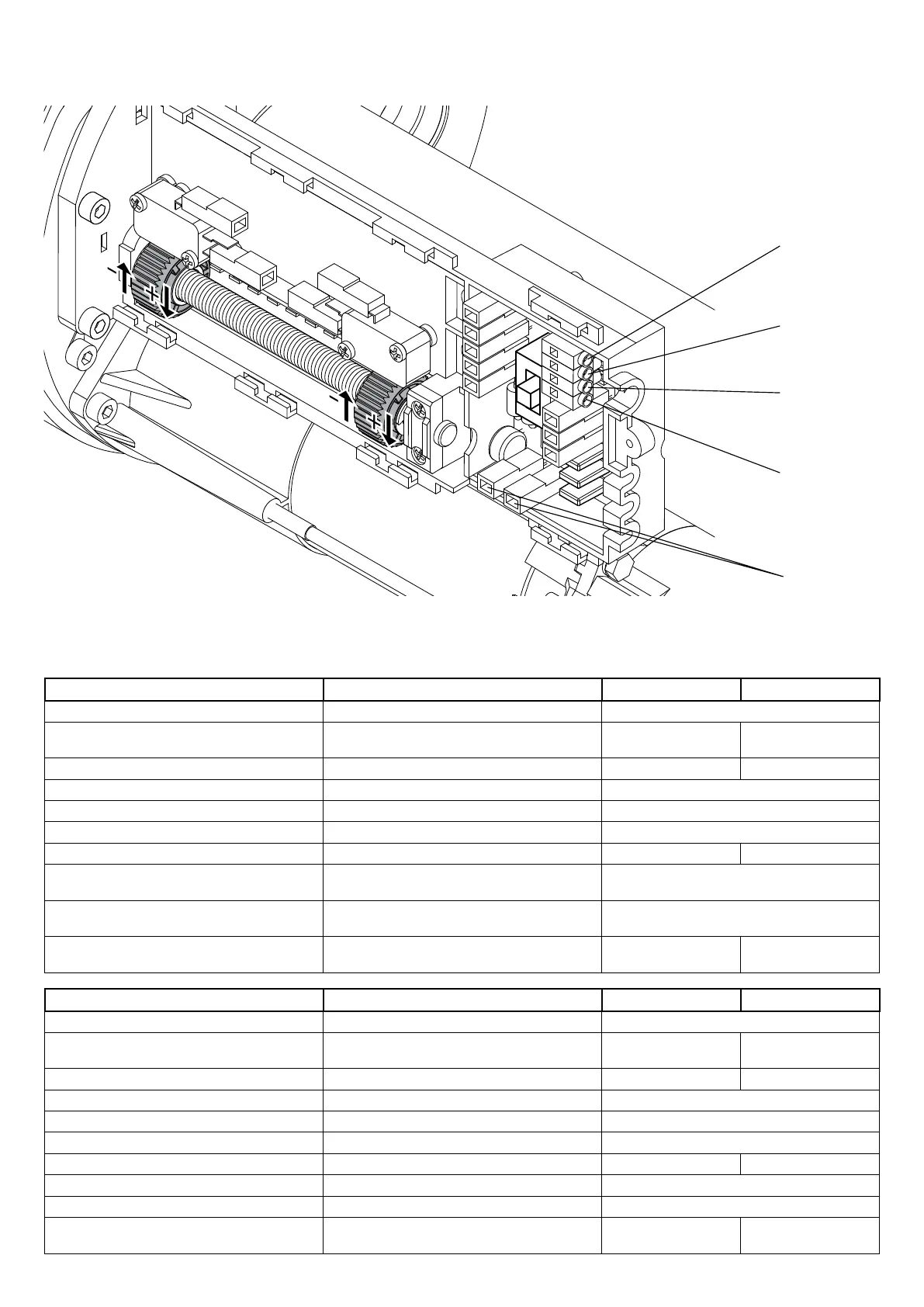

Finecorsa di apertura (funzionamento automatico).
Opening limit switch (automatic working).
Fin de course d’ouverture (fonctionnement automatique).
Final de carrera de apertura (funcionamiento automático).
Finecorsa di chiusura (funzionamento automatico).
Closing limit switch (automatic working).
Fin de course de fermeture (fonctionnement automatique).
Final de carrera de cierre (funcionamiento automático).
Coperchio.
Cover.
Couvercle.
Tapa.
ON
OFF
Apertura.
Open.
Ouverture.
Abre.
Comune.
Common.
Commun.
Común.
Terra.
Earth.
T
erre.
Tierra.
Elettrofreno.
Electrobrake.
Electrofrein.
Electrofreno.
Chiusura.
Close.
Fermeture.
Cierra.
