MONTAGE
DE RIGA MURALE

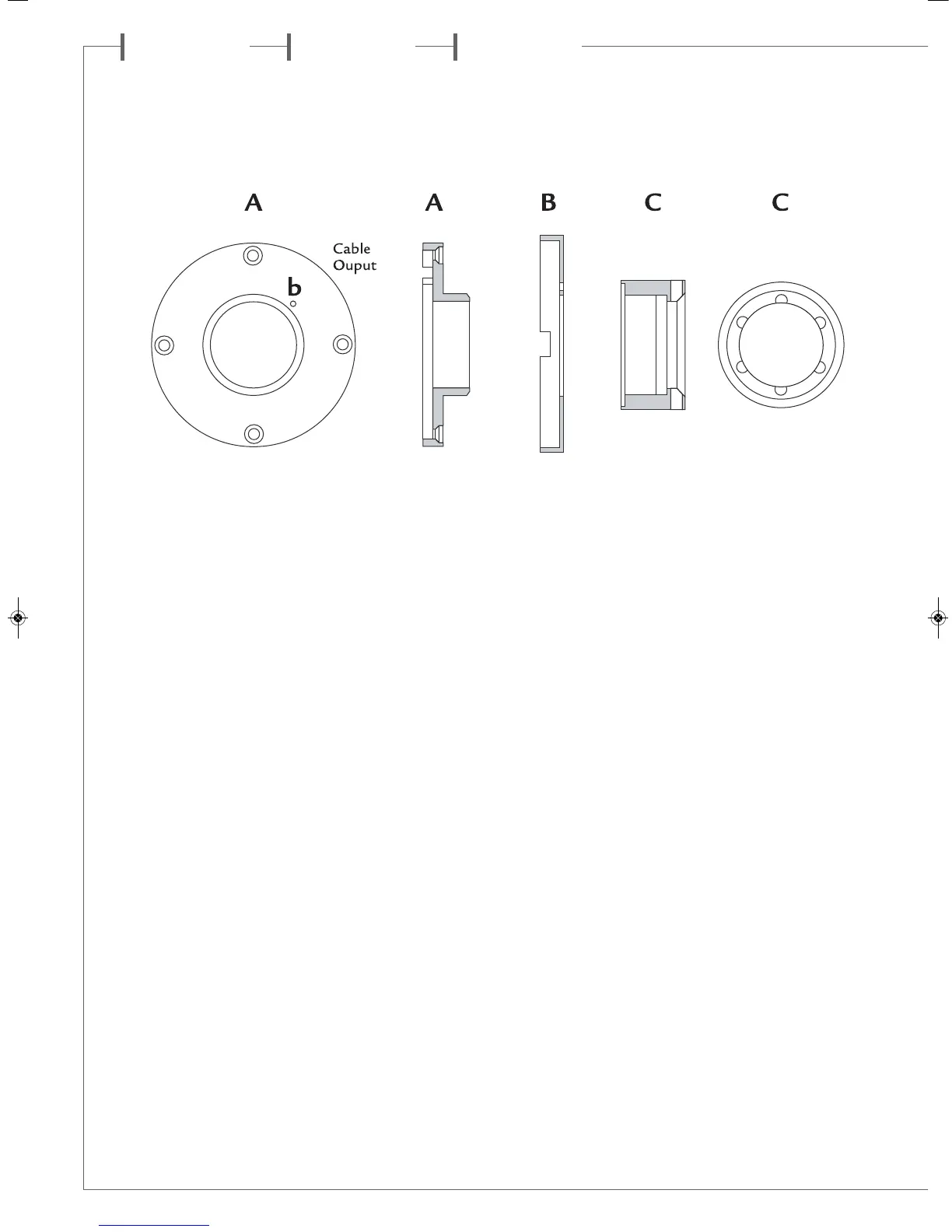

■ Déballer la Riga murale
■ Démonter la bague C en utilisant les 2 barres métalliques
livrées avec l’une des Riga murales
■ Enlever la vis b et retirer l’enjoliveur B
■ Installer la plaque A sur le mur avec 4 vis de fixation adap-
tées au type de mur ou de support
■ Bien positionner l’ouverture prévue pour le passage du
câble haut-parleur (Cable Output) en fonction du type de
montage souhaité :
- vers le haut pour ne pas être visible si le câble sort du mur
- dans la direction prévue pour l’arrivée du câble s’il est posé
en applique sur le mur
■ Faire passer le câble à travers les pièces A+B+C
■ Remonter l’enjoliveur B sur la plaque A et le fixer avec
la vis b
■ Visser à la main la bague C sur la plaque A, orienter la Riga
murale et figer la position en serrant fortement avec les 2
barres métalliques fournies
INSTRUCTIONS FOR MOUNTING
OF RIGA ON WALL
■ Unpack the Riga on wall
■ Unscrew the C ring with the help of the 2 metal sticks deli-
vered with one of the Riga on wall
■ Take out the screw on b and pull out the B painted carter
■ Wall mount the A metal piece by using 4 screws or bolts
adapted to the characteristics of the wall
■ Do not forget to position the cable (Cable Ouput) in the
optimal way:
- up if your speaker cable comes out of the wall so it can not
be seen
- in the direction your speaker cable will come from if this cable
is not inside the wall
■ Have the speaker cable go through all the pieces A+B+C
■ Mount the B part back on A with the b screw
■ Mount C on A and tight it firmly with the 2 sticks delivered
MONTAGEANLEITUNG FÜR RIGA
MIT WANDBEFESTIGUNG
■ Den Riga mit Wandbefestigung aus der Verpackung nehmen
■ Mithilfe der mit einem Riga gelieferten Metallstifte den
Ring C abmontieren
■ Schraube b abschrauben und Kappe B abnehmen
■ Platte A mit 4 der Wand oder der Halterung angepassten
Schrauben installieren
■ Den Durchgang für das Lautsprecherkabel Ouput (Cable
Ouput) je nach gewünschter Befestigung positionieren :
- bei Kabelaustritt aus der Wand nach oben
- in die für den Kabeleingang gewünschte Richtung, wenn
das Kabel entlang der Mauer ange bracht ist
■ Das Kabel durch die Punkte A+B+C führen
■ Kappe B wieder auf Platte A anbringen und mit Schraube
b befestigen
■ Den Ring C von Hand auf der Platte A festschrauben, Riga
in die gewünschte Position bringen und mithilfe der 2 mit-
gelieferten Stifte festschrauben
