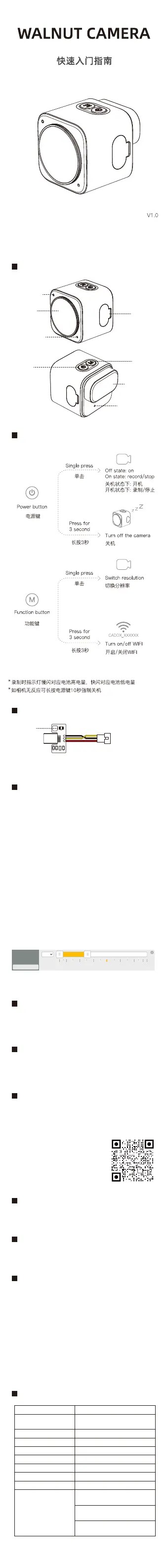

产品介绍
可拆卸镜片
麦克风
USB磁吸连接器
状态指示灯
Type-C接口
SD卡槽
M键
电源键
降压模块
蜂鸣器
*KEY信号线可以通过飞控远程控制相机，请阅读相关注意事项
核桃相机使用内置电池与5~25.2V外置电源两种供电方式，支持通
过遥控器远程控制相机开机/关机、开始录像/停止录像。以常用的
穿越机Betaflight F405飞控为例，说明如何配置远程控制开启/关
闭录像功能。接线图如下图所示，使用飞控上的TX1引脚来控制开
启/关闭录像。
按键基本操作
供电与远程控制配置
接线
磁吸座连接
数据传输
APP下载
APP查看内容
配件使用方式
注意事项
指示灯状态
通过下面Betaflight CLI命令行，输入以下蓝色字体，配置TX1引脚
的PINIO功能。
resource SERIAL_TX 1 NONE //关闭TX1引脚的串口功能
resource PINIO 1 A09 //将TX1引脚（示例为A09引脚，
不同飞控引脚不同请按实际填写）
配置为1号PINIO功能
set pinio_box = 40,255,255,255 //设置PINIO功能区间
save //保存配置
下面配置遥控器和飞控的PINIO功能映射关系。在Betaflight 地面站
中，将1号PINIO功能（即下图中的USER1）对应到遥控器的AUX通
道。
该触发模式为低电平触发，光标从黄区域到白区域再到黄区域为一
次触发，相机执行录制或停止录制。
将USB连接器吸附在核桃机身后盖即可连接，避免杂物在磁铁表面
上影响接触效果，电源连接座不适合安装在剧烈动作和振动严重的
无人机，否则连接座脱落发生意外。
方式一：直接将内存卡插入读卡器中读取数据
方式二：将Type-C线插入相机侧面的USB口读取相机数据
方式三：将Type-C线插入USB连接器中读取相机数据
步骤1：手机扫描右侧二维码或前往APP Store搜索“CaddxFPV”
下载并安装CaddxFPV app。
步骤2：打开手机WIFI。短按相机电源键使相机开机等待相机蜂鸣
器发出声音以后，长按M键打开相机WIFI。
步骤3：打开CaddxFPV app点击“立即连接”
按钮。连接名称为“Caddx_******”的WIFI，
WIFI的密码为“12345678”连接完成后点击
返回并点击进入相机。
步骤4：点击app右下角的齿轮即可
对相机的参数进行设置。
完成拍摄后连接app，进入app相册页，点击查看拍摄内容。您也
可以通过app直接进行拍照、录像等操作。
相机安装适配器可以防止相机跌落损坏，使用时需要自行选择适
配的底座进行安装。
*相机WIFI传输有效距离（无干扰无阻碍）为10米，有效传输距离会
因使用场景不同而有所差异。
关于配件使用，请注意：
1：产品或配件内含细小物件，慎防小孩吞咽。
2：所有配件不建议在高强度运动时使用，否则相机或配件有脱落风险。
3：保持磁吸表面干净，防止连接接触不良。
关于固件升级，请注意：
1：初次使用，请优先升级固件
2：升级前，请确保相机电量充足
3：卡刷升级步骤
(1)首先删除tf卡内的旧固件（如有）
(2)将最新的固件导入tf卡内
(3)将tf卡插入相机tf卡槽
(4)短按电源键开机
(5)相机蓝灯快闪进入固件刷写状态
(6)当指示灯变为绿色时，固件刷写完成。
添加范围
最小: 900
最大: 1300
900 1000 1200 1400 1500 1600 1800 2100
自动
USER1
相机状态
相机开机中
相机刷写固件中
相机充电中
4K录制模式
2.7K录制模式
1440P录制模式
绿灯常亮(默认是绿灯，其他模式
下指示灯的颜色不同
蓝灯快闪
红灯常亮
绿灯常亮
蓝灯常亮
青灯常亮
1080P录制模式
录制中同时充电
电量指示
青灯常亮
红灯常亮，模式指示灯闪烁
电量为70%以上时，在录制状态下
灯的闪烁频率为每2s闪烁一次
电量为20~70%时，在录制状态下
灯的闪烁频率为每1s闪烁一次
电量为20%以下时，在录制状态下
灯的闪烁频率为每0.5s闪烁一次
相机指示灯状态
红：Vbat+ (5~25.2V)
黄：KEY (接飞控TX)*
黑：GND
