P’-MODELLEN MET WEERSTANDSVERHITTING
16. Verbind de externe luchtermostaat aan de stroomtoevoer in de
aansluitdoos gemarkeerd ‘Remote Control Interface’, zoals hierboven staat
aangegeven.
17. Zorg dat de veiligheidsermostaat ingesteld is, ofwel, druk op de rode
knop. Het kunnen ook meerdere ermostaten zijn.
18. Verwijder de dekplaat voor toegang om de ermostaat met de hand
opnieuw in te stellen.
19. Zet de dekplaat weer op zijn plaats, schakel de stroomtoevoer
in en zet devochtigheidsregelaar op ‘droger’. (Tenzij een externe
vochtigheidsregelaar is gemonteerd, zie punt 16 hierboven). De ventilator
start, 6 minuten later gevolgd door de compressor.
20. Het is aanbevolen om de ventilator schakelaar in de ‘continuous’ stand
e zetten omdat in de ‘cycle’ stand de ventilator en de verwarmings
elementen alleen maar samen aan gaan als er een vraag is naar
ontvochtiging.
Veiligheidsermostaat,
indrekken voor reset
(rode knop)

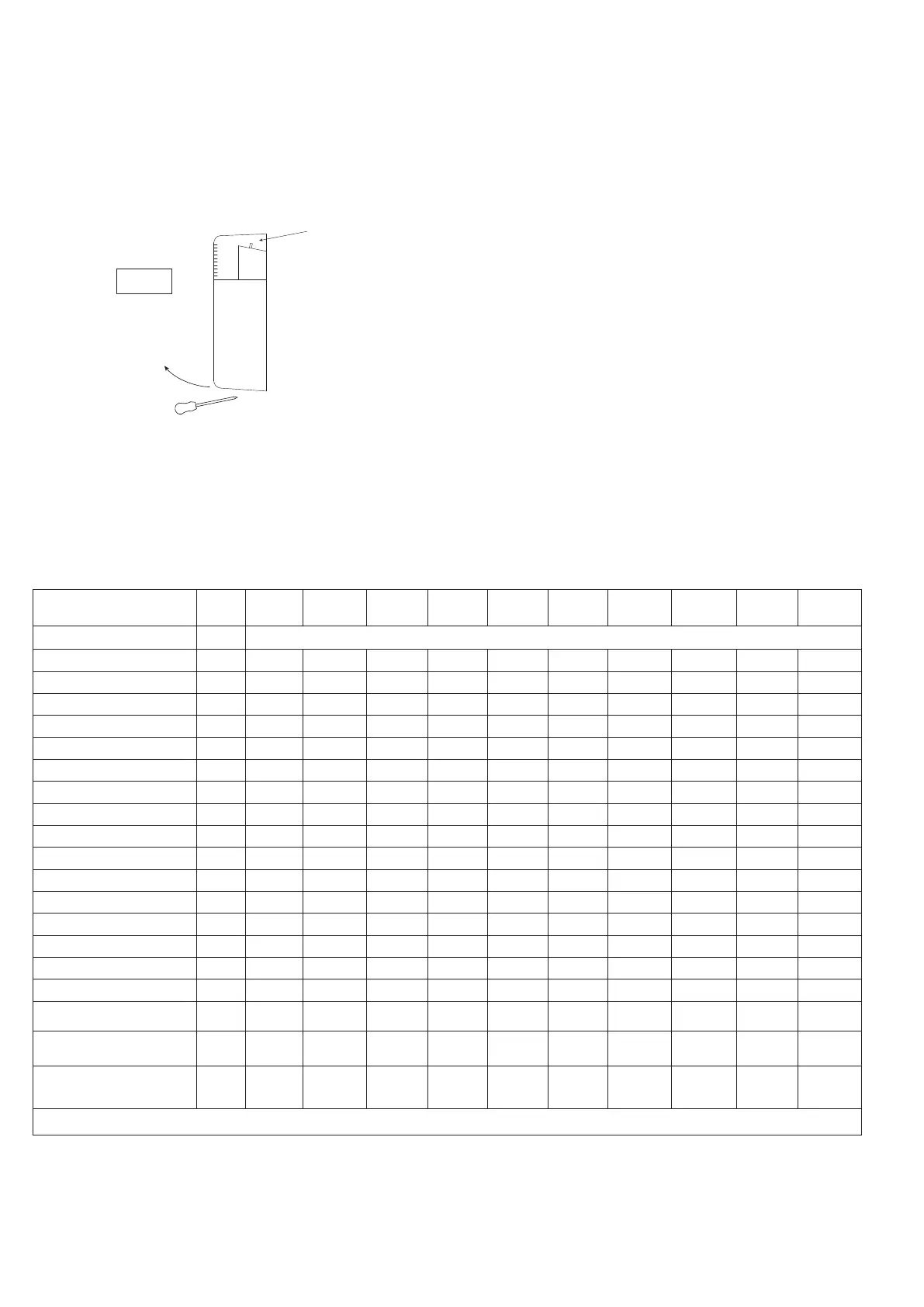

FIG 3
DEKPLAAT OPTILLEN
EN VERWIJDEREN
VERWIJDERER
BEVESTIGINGSSCHROEVEN
VAN DE DEKPLAAT
MODEL DH30A &
DH30AX
DH30AP &
DH30AXP
DH30ARH DH33A &
DH33AX
DH33ARH DH50A &
DH50AX
DH50AP &
DH50AXP
DH50ARH DH55A &
DH55AX
DH55ARH
STROOMVOORZIENING |----------------------------------------------230V 50Hz-----------------------------------------------|
ZEKERINGEN Amps 10 20 10 10 10 13 32 13 13 13
NOMINALE AMPS Amps 3.4 11.7 3.4 3.4 3.4 5.6 22.3 5.6 5.6 5.6
VOLLEDIGE LADING AMPS Amps 4.4 12.7 4.4 4.4 4.4 7.5 24.2 7.5 7.5
7.5
COMPRESSIESCHAKELING LRA Amps 15.8 15.8 15.8 15.8 15.8 30 30 30 30 30
LUCHTSTROMING m
3
/h 700 700 700 440 440 1280 1280 1280 740 740
GELUIDSNIVEAU 3m dB/A 52 52 52 48 48 56 56 56 48
48
WATER FLOW RATE L/min n/a n/a 10 n/a 10 n/a n/a 14 n/a 14
DRUKAFNAME m hd n/a n/a 1.6 n/a 1.6 n/a n/a 1.5 n/a 1.5
DEBIET LPHW L/min n/a n/a n/a 5.0 5.0 n/a n/a n/a 5.0 5.0
DRUKAFNAME LPHW m hd n/a n/a n/a 1.1 1.1 n/a n/a n/a 1.8 1.8
VOLUME LPHW Litres n/a n/a n/a 0.5 0.5 n/a n/a n/a 0.85 0.85
AFMETINGEN (ONVERPAKT)
HOOGTE mm 655 655 655 655 655 655 655 655 655 655
BREEDTE mm 780 780 780 780 780 1245 1245 1245 1245 1245
DIEPTE mm 250 250 288 250 288 250 250 288 250 288
GEWICHT kg 40 40 45 40 45 60 60 65 60 65
HERMETISCHE SYSTEEM
KOELGAS VULLING
‘A’ ONTVOCHTIGER
kg
R407c
0.5 0.5 1.04 0.5 1.04 0.75 0.75 1.64 0.76 1.65
KOELGAS VULLING
‘AX’ ONTVOCHTIGER
kg
R407c
0.5 0.5 N/A 0.5 N/A 0.8 0.8 N/A 0.8 N/A
R407C AARDOPWARMINGSVERMOGEN 1774
