MODELE ‘P’ AVEC RESISTANCES ELECTRIQUES
17. Connectez le ermostat d’air à distance comme indiqué (voir Fig 2)
au secteur dans le bornier indiquant ‘Remote Control Interface’ (Interface de
Contrôle à Distance).
18. Assurez-vous que le(s) ermostat(s) de sécurité ci-dessous soi(en)t
réglé(s) (appuyez sur le bouton rouge).
Retirez le couvercle pour avoir accès au ermostat de redémarrage
manuel.
19. Replacez le couvercle avant. Allumez l’alimentation électrique et
mettez l’humidistat sur ‘max’. (A moins que l’humidistat à distance soit
installé, voir note 16 ci-dessus), le ventilateur de l’unité démarre suivi 6
minutes plus tard par le compresseur.
20. Il est recommandé de laisser le ventilateur sur mode continu. Sur mode
cyclique, le ventilateur et le chauffage ne fonctionneront que s’il y a un besoin
de déshumidification.
MODELE DH30A &
DH30AX
DH30AP &
DH30AXP
DH30ARH DH33A &
DH33AX
DH33ARH DH50A &
DH50AX
DH50AP &
DH50AXP
DH50ARH DH55A &
DH55AX
DH55ARH
ALIMENTATION
|-------------------------------------------------230V 50Hz--------------------------------|
FUSIBLE AMPS 10 20 10 10 10 13 32 13 13 13
AMPERAGE NOMINAL AMPS 3.4 11.7 3.4 3.4 3.4 5.6 22.3 5.6 5.6 5.6
AMPERAGE CHARGE
TOTALE
AMPS 4.4 12.7 4.4 4.4 4.4 7.5 24.2 7.5 7.5 7.5
COMPRESSEUR LRA
AMPS 15.8 15.8 15.8 15.8 15.8 30 30 30 30
30
DEBIT AIR M
3
/H 700 700 700 440 440 1280 1280 1280 740 740
NIVEAU SONORE A 3M DB/A 52 52 52 48 48 56 56 56 48 48
DEBIT D’EAU L/MIN N/A N/A 10 N/A 10 N/A N/A 14 N/A 14
CHUTE DE PRESSION M HD N/A N/A 1.6 N/A 1.6 N/A N/A 1.5 N/A 1.5
DÉBIT D’EAU CHAUDE
(ECBP)
L/MIN N/A N/A N/A 5.0 5.0 N/A N/A N/A 5.0
5.0
CHUTE DE PRESSION
(ECBP)
M HD N/A N/A N/A 1.1 1.1 N/A N/A N/A 1.8 1.8
LE VOLUME DE ECBP LITRES N/A N/A N/A 0.5 0.5 N/A N/A N/A 0.85 0.85
DIMENSIONS
(SANS EMBALLAGE)
HAUTEUR MM 655 655 655 655 655 655 655 655 655 655
LARGEUR MM 780 780 780 780 780 1245 1245 1245 1245 1245
PROFONDEUR MM 250 250 288 250 288 250 250 288 250 288
POIDS KG 40 40 45 40 45 60 60 65 60
65
SYSTEME HERMETIQUE
VOLUME FRIGORIGÈNE
DÉSHUMIDIFICATEUR ‘A’
kg
R407c
0.5 0.5 1.04 0.5 1.04 0.75 0.75 1.64 0.76 1.65
VOLUME FRIGORIGÈNE
‘DÉSHUMIDIFICATEUR
‘AX’
kg
R407c
0.5 0.5 N/A 0.5 N/A 0.8 0.8 N/A 0.8 N/A
R407c Potentiel de réchauffement du globe 1774.

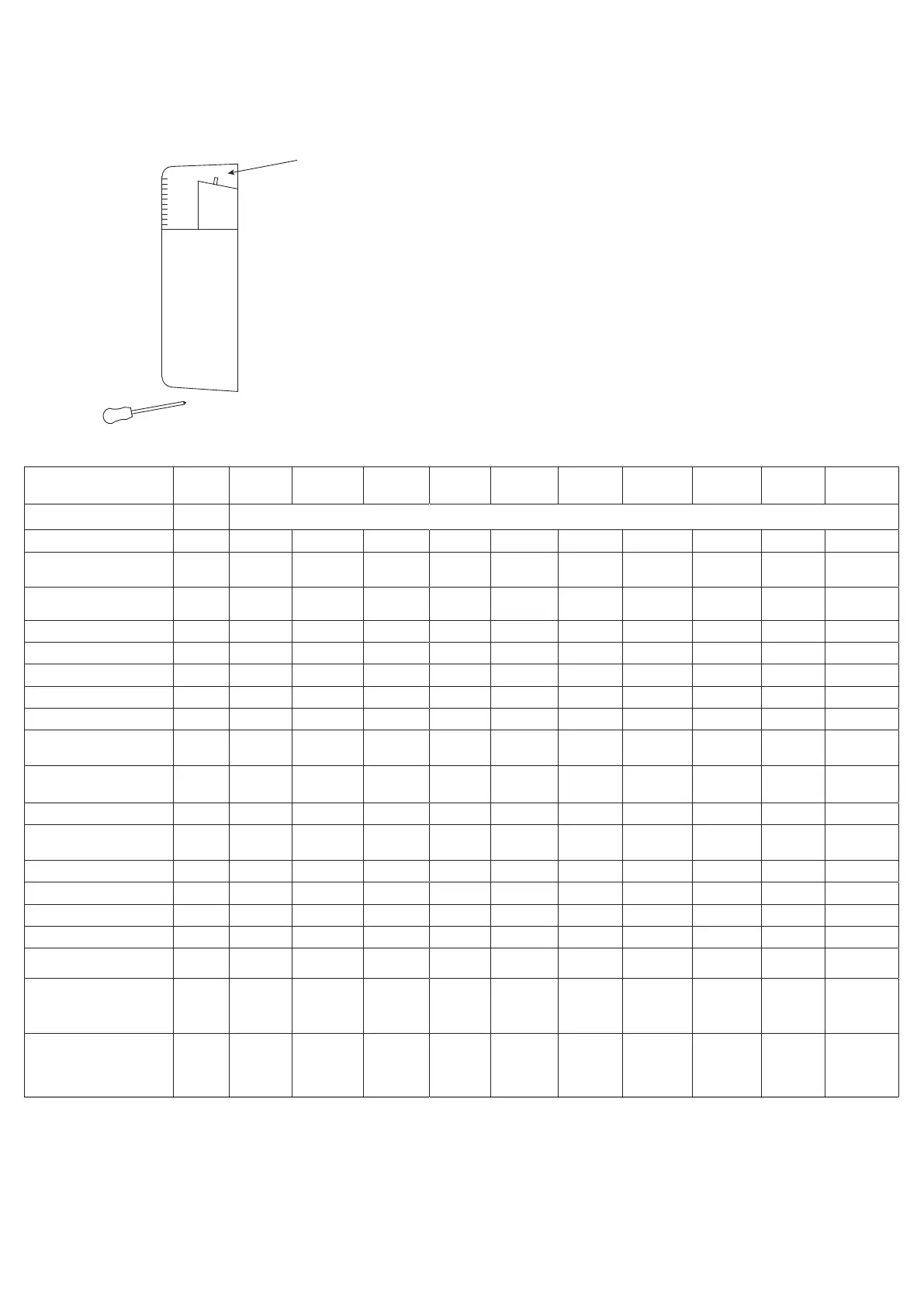

Thermostat de securite.
Pressez pour redemarrer.
(Bouton rouge)
OUVREZ LE
COUVERCLE
RETIREZ LES VIS DE FIXATION DU COUVERCLE
FIG 3
