E
N
L
N
L
L
N

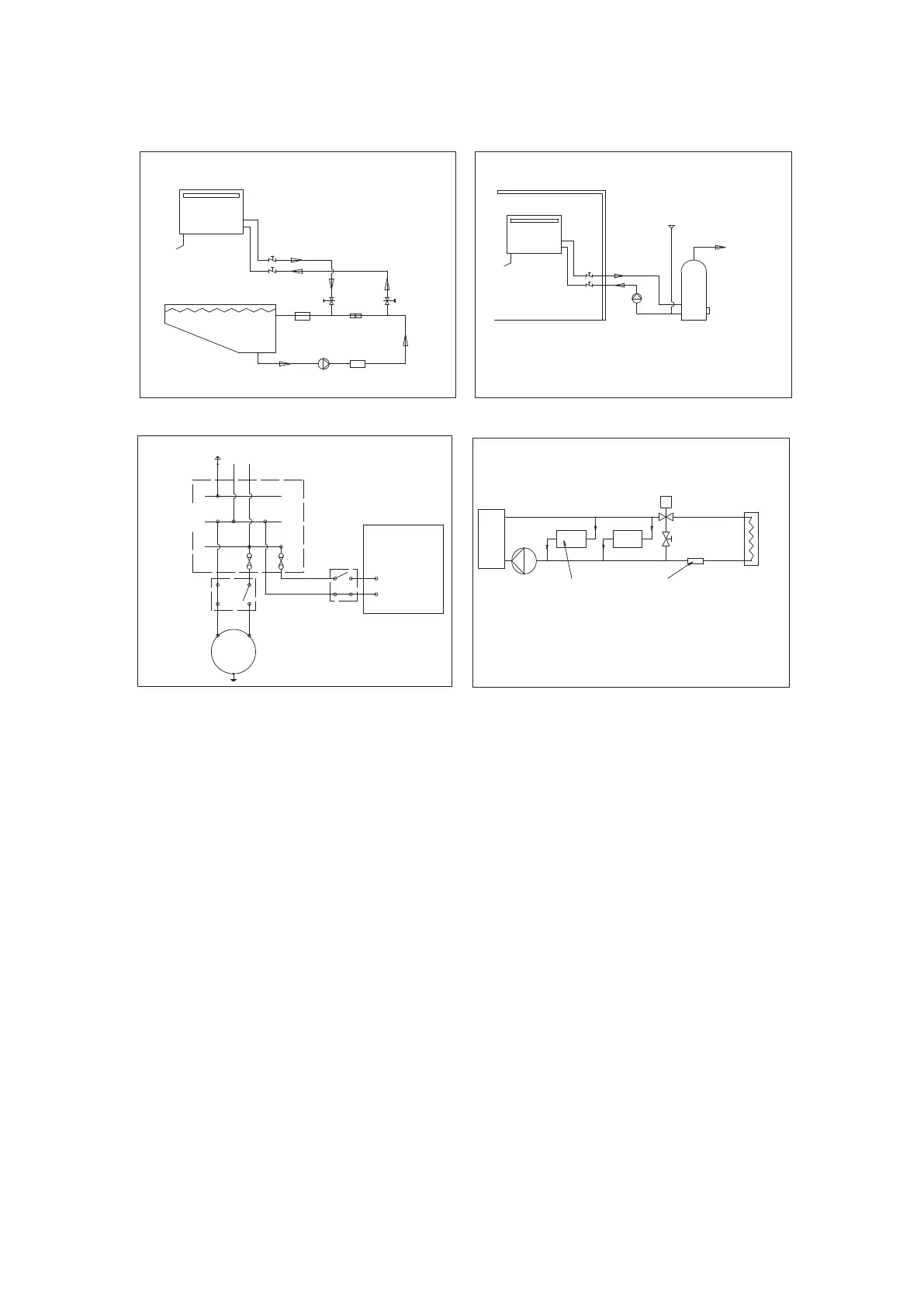

Wasserkreislauf Wärmerückgewinnungs-Modelle “RH”
WARMERUCKGEWINNUNG AN POOL bzw. SPA
Kondensatablauf
Kondensatablauf
Raum zu Entfeucten
Rückfluss-
verhinderungs
ventil: 0,2 bar
Entkeimung
PUMPE FILTER
Entfeucter
WARMERUCKGEWINNUNG AN WARMWASSER
Wasser-
Pumpe
Kaltwasser-
spelsung
Isolierter
Warmwasser-
spelcher
Warmwasser
Versorgung
Speicher
Thermostat
Wasserkreislauf-Komponenten:
-Isolieter Warmwasserspeicher
- Wasserpumpe
-Thermostat
-Isolieter Rohrwerk
ELEKTROSCHLATPLAN PWW VERROHUNGS PLAN
Einspeisung ausgelegt nach
Pumpen und Entfeucter-Grösse
Zusatzliche
sicherungen
Stromunter-
brecher
ausgelegt
für pumpe
WASSER
PUMPE
Wasserpumpe für Wärmerückgewinnung.
(ANWENDUNGEN FÜR POOL / SPA ODER
WARMWASSER)
Einphasiger
lokaler Stromunterbrecher
ausgelegt nach
entfeucter-leistung
HEIZKESSEL
PUMPE
HEIZKORPER
(WENN VORHANDEN)
STROMUNGSMESSER
MOTORISIERTES DREIWEGVENTIL,
GESTEUERT VON ANWENDERSEITIGEM
THERMOSTAT
STROMUNGS
AUSGLEEICHS-
VENTIL
PPW ANSCHLUSSE
AM ENTFEUCHTER
Entfeucter
BENUTZER CHECKLISTE
BETRIEB
Eine wird empfehlen Hygrostateinstellung (50-60% rF) wird durch
einen Punkt in der Mitte der Skala des entsprechenden Knopfes
gekennzeichnet.
Minimale Lutemperatur DH 30/33/50/55/60 A = 15ºC
Minimale Lutemperatur DH 30/33/50/55/60 AX = 0ºC
Bitte beachten Sie: Bei ‘X’-Modellen stoppt der Ventilator beim
Abtauen.
Bei Maschinen mit Elektroheizungen (DH30/50/60 ‘P’) erfolgt die
Heizregelung über den ortsfern montierten Luermostat, der auf
die gewünschte Lutemperatur einzustellen ist. Die Heizung läu
nach Bedarf automatisch an.
Bei Maschinen mit PWW Heiz-Register startet der Ventilator
automatisch je nach Bedarf.
WARTUNG
a. Halten sie Lueingänge und Luausgänge sauber. Filter sind
erhältlich.
b. Reinigen Sie mit einem feuchten Lappen oder mit für GFK oder
PVC geeigneten Reinigungsmitteln.
c. Besorgen sie dass die kondensat ablauf wird reingehaltet.
Beachten Sie: Um eine ordungsgemäße Garantie sicherstellen zu
können, muß die Garantie-Registrierkarte zurückgeschickt werden.
Falls Ihrer Maschine eine solche Karte nicht beiliegt, benachrichtigen
Sie bitte die CALOREX Service -Abteilung und legen Sie Namen,
Adresse und die Seriennummer Ihres Gerätes bei. Es wird Ihnen
ungehend eine Karte zugesandt, die Sie dann bitte ausfüllen.
SICHERHEITS-WARNUNG
Da Ihr Gerät elektrische und bewegliche Teile enält, empfehlen
wir, daß ausschlielßlich technisch geschultes Fachpersonal Arbeiten
an dem Gerät vornimmt (siehe Garantie). Trennen Sie das Gerät vom
Stromnetz bevor Sie es öffnen.
GERÄT LÄUFT NICHT-ÜBERPRÜFEN SIE FOLGENDES
1. Ist die Maschine angeschlossen?
2. Ist die Sicherung in Ordnung?
3. Den Hygrostatknopf bis zum Anschlag mach links drehen.
4. Sind die Zulu-und Fortlugitter frei von jeglicher
Beeinträchtigung?
5. Bei ‘P’-Modellen das(die) Thermostat(e) zurückstellen(s) Abb. 3.
6. Wenn, mach obigen Massnahmen und 60 Minuten Wartezeit, das
Gerät nicht startet, den Kundendienst anrufen.
NUR DER VENTILATOR LÄUFT
7. Drehen Sie den Hygrostat auf die Position “Max”.
8. Uberprüfen Sie Lueingänge and Luausgänge hinsichtlich
Verunreinigungen. Solite das Gerät auch nach einer Reinigung und
einer Zeitspanne von 30 Minuten nicht normal arbeiten, prüfen
Sie ob Kondensat ungehindert ablaufen kann.
WASSER TROPFT AUS DEM GERÄT
9. Überprüfen Sie den Schlauchanschluß. Beseitigen sie eventuell
auretende Verstopfungen und prüfen Sie das Gefälle
10. Stellen Sie sicher, daß das Gerät sowohl horizontal als auch
vertikal gerade steht.
Bitte überprüfen sie alle Punkte dieser Checkliste, bevor Sie den
Kundendienst anrufen.
Bitte verändem Sie nie die werksseitig eingestellten internen.
Regelgeräte, da diese bei der Herstellung bereits optimal
eingestellt wurden.
Falls Sie Zweifel haben oder wenn Sie Rat benötigen, nehmen Sie
bitte Kontakt mit der CALOREX Service-Abteilung auf.
Telefon+44 1621 856611 (option 4)
oder
Email service.department@danerm.com
BITTE DIESE BETRIEBSANLEITUNG FÜR DEN BENUTZER HINTERLASSEN
