RU
I-MAT_Ed6 - Инструкции по эксплуатации Cтраница 129 / 164
Завода-изготовителя.
- В случае невыполнения тех. обслуживания, предусмотренного в настоящем руководстве.
1.5. Техническая поддержка
Любая дополнительная информация о документации, технической помощи и компонентах изделия может быть
получена в компании: Calpeda S.p.A. (смотри раздел 1.2)
2. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
I-MAT является частотным преобразователем, который может устанавливаться на двигателе, на стене или в
пульте.
Частотный преобразователь изготовлен согласно требованиям европейского стандарта EN61800-3:2005-07
EN55011 спецификация B до 7,5 кВт, спецификация A1 до 55кВт.
2.1. Назначение
Частотный преобразователь предназначен для управления насосами (с трехфазным двигателем) в бытовых,
гражданских и промышленных системах.
2.2. Предполагаемое неправильное использование
Аппарат спроектирован и изготовлен исключительно для использования, описанного в разделе 2.1.
Категорически запрещается использовать аппарат не по назначению и в режимах, не предусмотренных в
настоящем руководстве.
Несоответствующее использование изделия ведет к ухудшению характеристик безопасности и эффективности
аппарата. Компания Calpeda не несет никакой ответственности за неисправности или ущерб, возникающие из-за
несоблюдения вышеуказанных запретов.
2.3. Маркировка

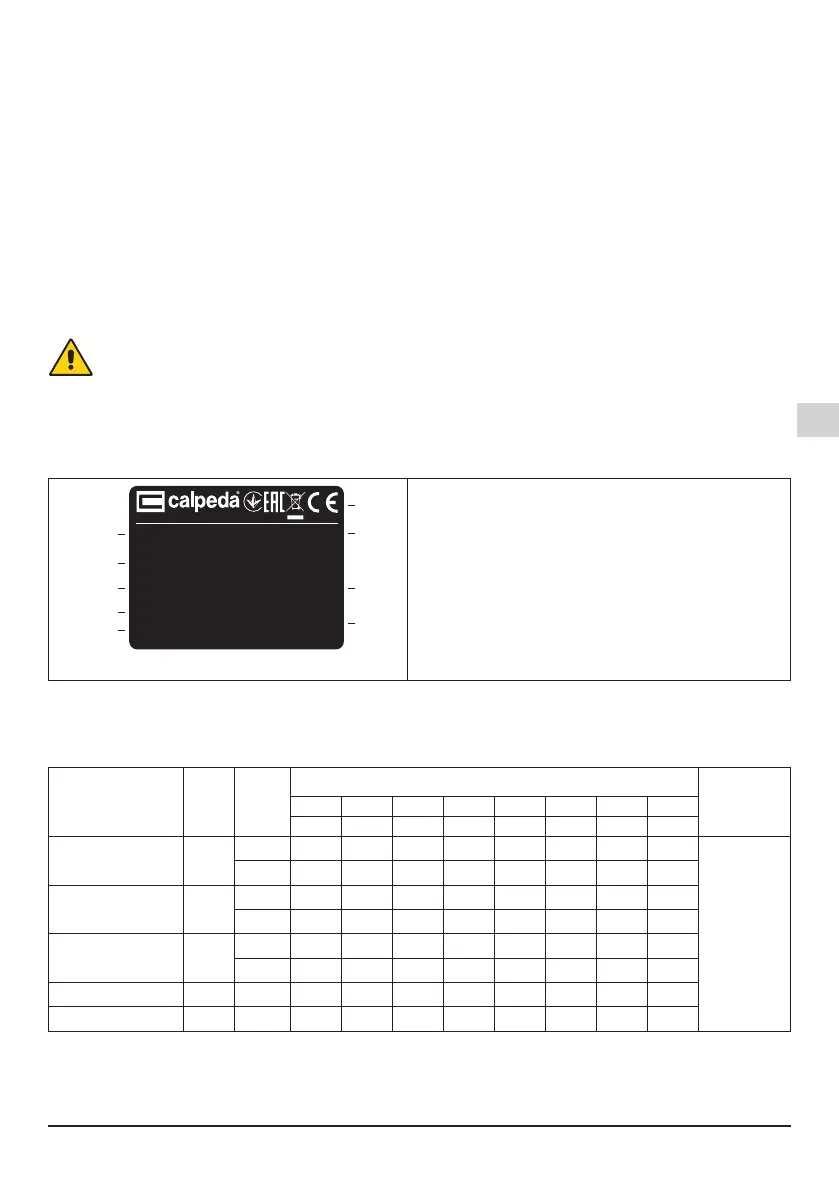

Далее приводится копия идентификационной таблички, расположенной на наружном корпусе изделия.
I-MAT XXXX
RoHS
COMPLIANT
AAAAXXXXX
IN: 3~ 380-480V 50/60Hz
OUT: 3~ 380-480V 50/60Hz max XX A
Tamb 50° IP 55 XX kg
IE2 (90:100) XX%
1
3,4
5,6
11
12
2
7
12
Montorso (VI) Italy IT 00142630243
Made in Italy
1 Тип
2 Паспортный № (AAAA Год изготовления)
3 Напряжение сети
4 Частота сети
5 Выходное напряжение
6 Выходная частота
7 Максимальный выходной ток
8 Максимальная температура окружающей среды
9 Защита
10 Вес
11 Класс эффективности
12 Сертификация
3. Технические характеристики
3.1. Эффективность изделия
Благодаря своим характеристикам эффективности изделие IMAT всегда попадает в классификацию IE2.
Ниже приведена таблица с результатами, рассчитанными в различных рабочих точках инвертора:
Type Inom
[A]
Fpwm
[k Hz]
% частичной частоты /% частичной нагрузки Класс
эффективности
согласно
EN 50598-2
0/25 0/50 0/100 50/25 50/50 50/100 100/50 90/100
% % % % % % % %
I-MAT 5,2 TT-A 5,2
4 2,2 2,5 3,4 2,2 2,5 3,5 2,6 3,7
IE2
8 2,5 2,9 3,9 2,5 2,9 4,0 3,0 4,1
I-MAT 11,2 TT-B 11,2
4 1,9 2,2 3,0 1,9 2,2 3,1 2,4 3,4
8 2,4 2,8 3,9 2,5 2,9 4,0 3,0 4,3
I-MAT 25,8 TT-C 25,8 4 1,1 1,4 2,3 1,1 1,4 2,5 1,6 2,8
8 1,4 1,8 3,0 1,4 1,9 3,2 2,0 3,5
I-MAT 65,4 TT-D 65,4 4 0,9 1,2 2,0 1,0 1,3 2,2 1,4 2,5
I-MAT 119 TT-E 119 4 0,7 1,0 1,9 0,7 1,0 2,0 1,2 2,3
3.2. Технические характеристики
Питание: 3~380 В перем.-10% ÷ 3~480 В перем.+5%
Защита: IP55
Дисплей: жидкокристаллический
I-MAT_Ed6.indd 129I-MAT_Ed6.indd 129 18/11/20 08:2118/11/20 08:21
