RU
I-MAT_Ed6 - Инструкции по эксплуатации Cтраница 137 / 164
Проверить, что последовательность
подключения правильная и что концы каждого
кабеля подсоединены к соответствующим
клеммам.
Для соблюдения норм электромагнитной
совместимости для кабелей длиной более 1 м
рекомендуется использовать экранированный
кабель, с оплеткой соединенной с массой на
обоих аппаратах.
7.5. Соединение "мультинасос" с 1 насосом
с переменной скоростью и 1-5 насосами
с фиксированной скоростью
Подсоединить бесконтактные выключатели к
клеммам согласно схеме в пункте 20.6., подсоединить
бесконтактным выключателям силовые кабеля и
кабеля питания насосов с фиксированной скоростью.
Реле D2 и D3 макс 400 VAC/VDC максимальный ток 0,5
А при 25°С и 0,2 А при 85°С.
Реле D4 - D6 макс 250VDC или 30VDC максимальный
ток 1 А.
Соединение к линии питания насосов с
фиксированной скоростью должно иметь
трехполярный магнитный выключатель
соответствующего размера.
8. Руководство по программированию
ON
8.1. Параметры
На дисплее частотного преобразователя показываются:
- Параметры состояния насосов
- Параметры программирования
- Ошибки
8.2. Параметры состояния насосов
Позволяют визуализировать:
рабочую частоту насоса
параметр с датчика (в случае дифференциального
режима показывается дифференциал датчика/
датчиков)
ток, потребляемый с линии
Для визуализации других параметров на главной
странице нажать кнопки перемещения
(плюс)
(
или (минус).

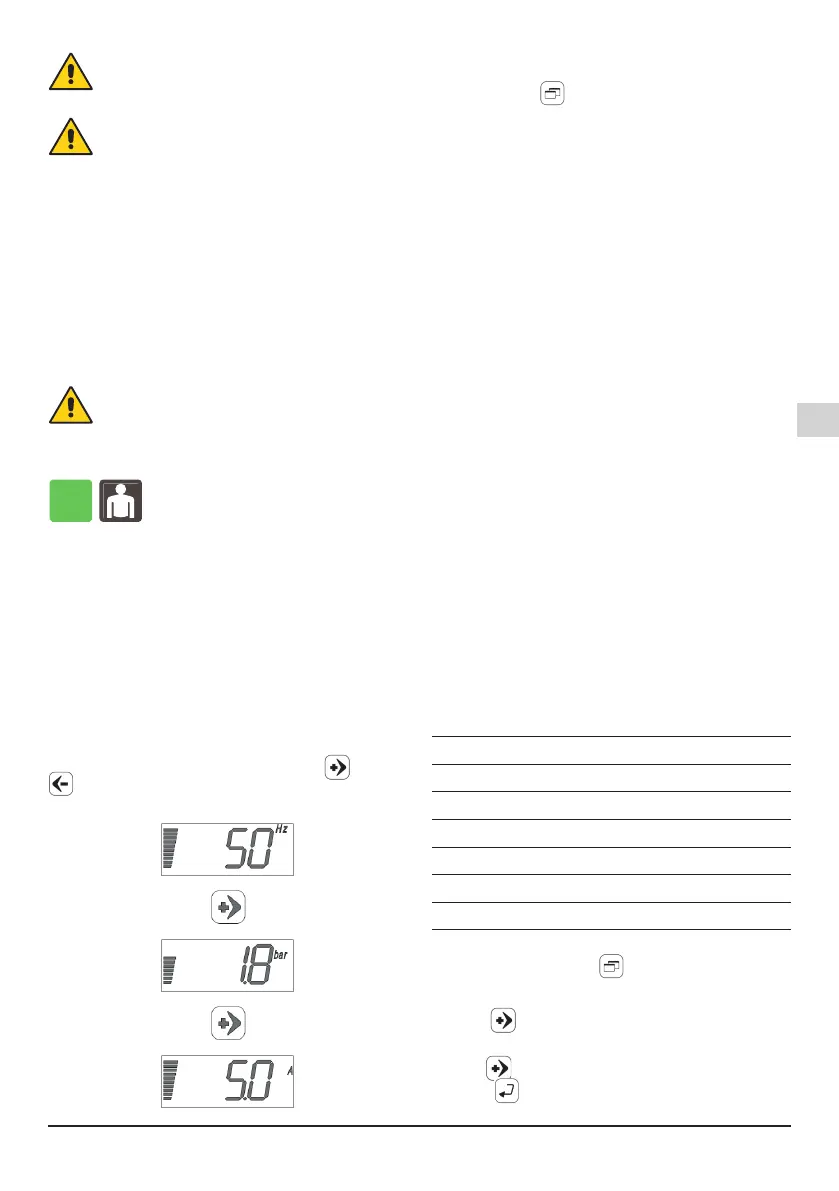

Пример:
8.3. Параметры программирования
Для визуализации параметров программирования
нажать кнопку (меню).
Чтобы изменить параметры AP, SA, PC, PP, tC,
CF, MAN преобразователь должен находиться в
состоянии ”oFF " на дисплее
Показываются последовательно:
UP - Настройки пользователя: это базовые
настройки, доступные для пользователя.
AP - Расширенные настройки: это расширенные
настройки, доступные для квалифицированного
персонала. Доступ в это меню защищен паролем
(смотри раздел 8.5).
SA - Сервисные настройки : это расширенные
настройки, доступные только для специалистов
Calpeda. Доступ в это меню защищен паролем
(смотри раздел 8.5).
PC - Настройки режима с постоянным давлением
Это настройки, относящиеся к работе насоса с
постоянным давлением.
PP - Настройки режима с пропорциональным
давлением
Это настройки, относящиеся к работе насоса с
пропорциональным давлением
tC - Настройки режима с постоянной
температурой
Это настройки, относящиеся к работе насоса с
постоянной температурой.
CF - Настройки режима с постоянным расходом
Это настройки, относящиеся к работе насоса с
постоянным расходом.
MAn - Настройки режима с фиксированной
скоростью
Это настройки, относящиеся к работе насоса с
постоянными оборотами.
AE - Расширенная визуализация: позволяет
только визуализировать некоторые вторичные
параметры для диагностики.
AE01
Версия ПО
AE02
Архив последних 10 ошибок
AE03
Напряжение питания (В)
AE04
Напряжение на выходе преобразователя (В)
AE05
Общее время работы
AE06
Количество пусков
AE07
Версия программного обеспечения шины
Пример визуализации напряжения питания
При нажатии кнопки (меню) показывается
параметр UP. Выбрать параметр AE с помощью
кнопки (плюс) - дойти до страницы AE,
подтвердить кнопкой ENTER. Выбрать с помощью
кнопки (плюс) страницу AE02 и подтвердить
кнопкой (enter). Теперь можно визуализировать
значение напряжения питания.
I-MAT_Ed6.indd 137I-MAT_Ed6.indd 137 18/11/20 08:2118/11/20 08:21
