ON
1 2 3 4
SW4
ON
1 2 3 4
SW4
❷
❷
beep
beep
❶
❶
❸
❸
SW2
MASTER
SW2
SLAVE
SW2
SLAVE
VA/08
ETI/XIP
ETI/XIP APP
DVC/IP
M2 M3
PROG
RFID
PROG
+
Ð
M2 M3
PROG
RFID
PROG
+
Ð
M2 M3
PROG
RFID
PROG
+
Ð
A
C
B
Page 4 - Manuel FB00880-FR - vers. 1 - 09/2017- © Came S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.

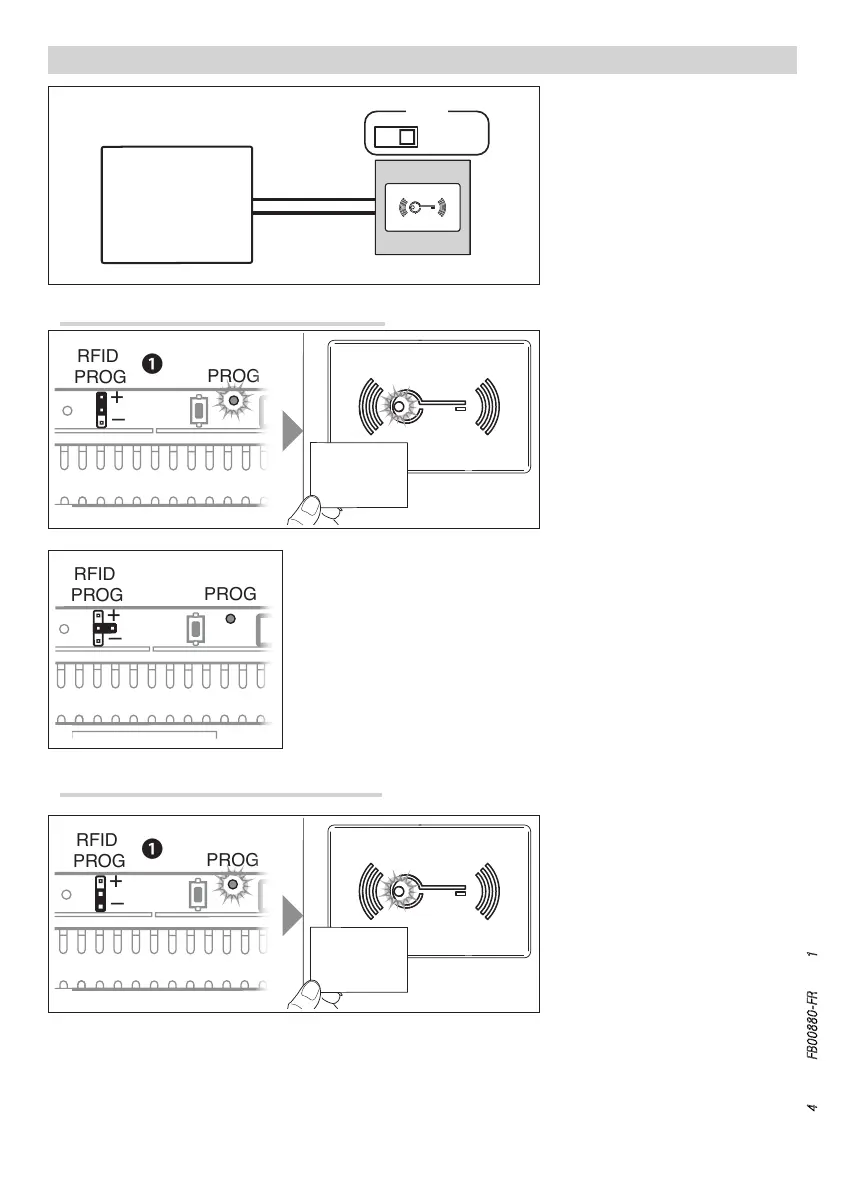

Pour éliminer les badges, positionner le
cavalier RFID PROG du bloc d’alimenta-
tion sur « - » ❶. Quand la led rouge du
module MTMRFID commence à cligno-
ter lentement ❷, passer deux fois les
badges à éliminer devant le lecteur.
Un bip confirmera la procédure correcte
❸.
 Toute éventuelle erreur sera si-
gnalée par 3 bips rapides. Répéter
correctement la phase.
Au terme de la programmation, re-
mettre le cavalier RFID PROG comme
indiqué sur la figure : la led PROG du
bloc d’alimentation et la led rouge du
lecteur s’éteignent B.
Association des badges avec VA/08 A
Élimination des badges avec VA/08 C
 Toute éventuelle erreur sera signalée par 3 bips rapides. Répéter correcte-
ment la phase.
Au terme de la programmation, remettre le cavalier RFID PROG comme indiqué sur
la figure : la led PROG du bloc d’alimentation et la led rouge du lecteur s’éteignent
B.
Pour associer les badges, positionner le
cavalier RFID PROG du bloc d’alimenta-
tion sur « + » ❶.
Quand la led rouge du module MTMR-
FID commence à clignoter rapidement
❷, passer les badges à associer devant
le lecteur ❸.
Un bip confirmera l’association eec-
tive.
PROGRAMMATION AUTONOME EN MODE SLAVE
