CAME BPT MTMRFID - Page 4

ON
1 2 3 4
SW4
ON
1 2 3 4
SW4
❷
❷
beep
beep
❶
❶
❸
❸
SW2
MASTER
SW2
SLAVE
SW2
SLAVE
VA/08
ETI/XIP
ETI/XIP APP
DVC/IP
M2 M3
PROG
RFID
PROG
+
Ð
M2 M3
PROG
RFID
PROG
+
Ð
M2 M3
PROG
RFID
PROG
+
Ð
A
C
B
Pag. 4 - Manuale FB00880-IT - ver. 1 - 09/2017- © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

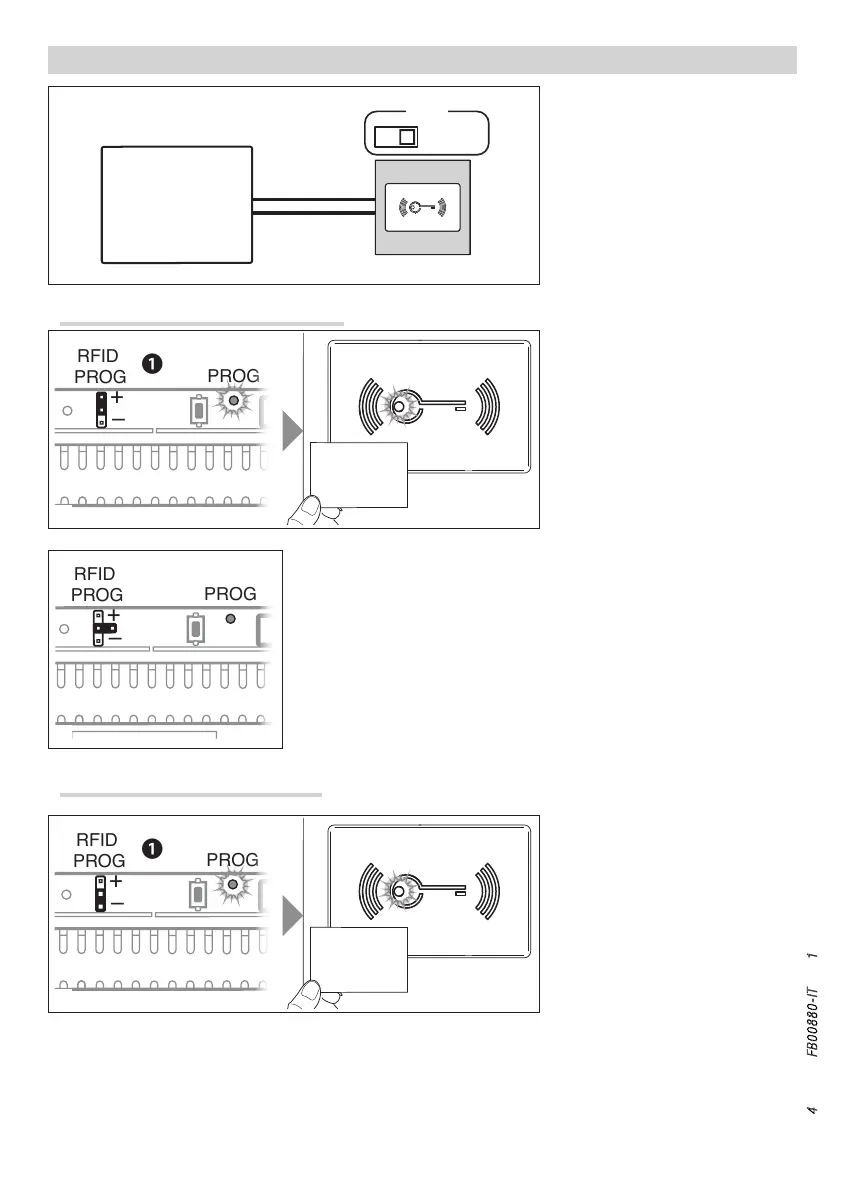

PROGRAMMAZIONE STAND-ALONE IN MODALITÀ SLAVE
Per associare i badge, posizionare il
jumper RFID PROG dell’alimentatore in
posizione “+” ❶.
Quando il LED rosso del modulo MTMR-
FID inizia a lampeggiare velocemente
❷, strisciare i badge da associare vi-
cino al lettore ❸.
Un beep confermerà l'avvenuta asso-
ciazione.
 In caso di errore, questo verrà segnalato da 3 beep veloci. Ripetere la fase
in modo corretto.
Al termine della programmazione riposizionare il jumper RFID PROG come indicato
in figura: il LED PROG dell’alimentatore e il LED rosso del lettore si spengono B.
Rimozione badge con VA/08 C
Associazione badge con VA/08 A
Per rimuovere i badge, posizionare il
jumper RFID PROG dell’alimentatore in
posizione “-” ❶. Quando il LED rosso
del modulo MTMRFID inizia a lampeg-
giare lentamente ❷, strisciare due vol-
te i badge da rimuovere vicino al lettore.
Un beep confermerà la corretta proce-
dura ❸.
 In caso di errore, questo verrà se-
gnalato da 3 beep veloci. Ripetere la
fase in modo corretto.
Al termine della programmazione ripo-
sizionare il jumper RFID PROG come
indicato in figura: il LED PROG dell’ali-
mentatore e il LED rosso del lettore si
spengono B.
