Pag. 11 - Manuale FA 0103 0 - IT - ver. 1 - 01/2018 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

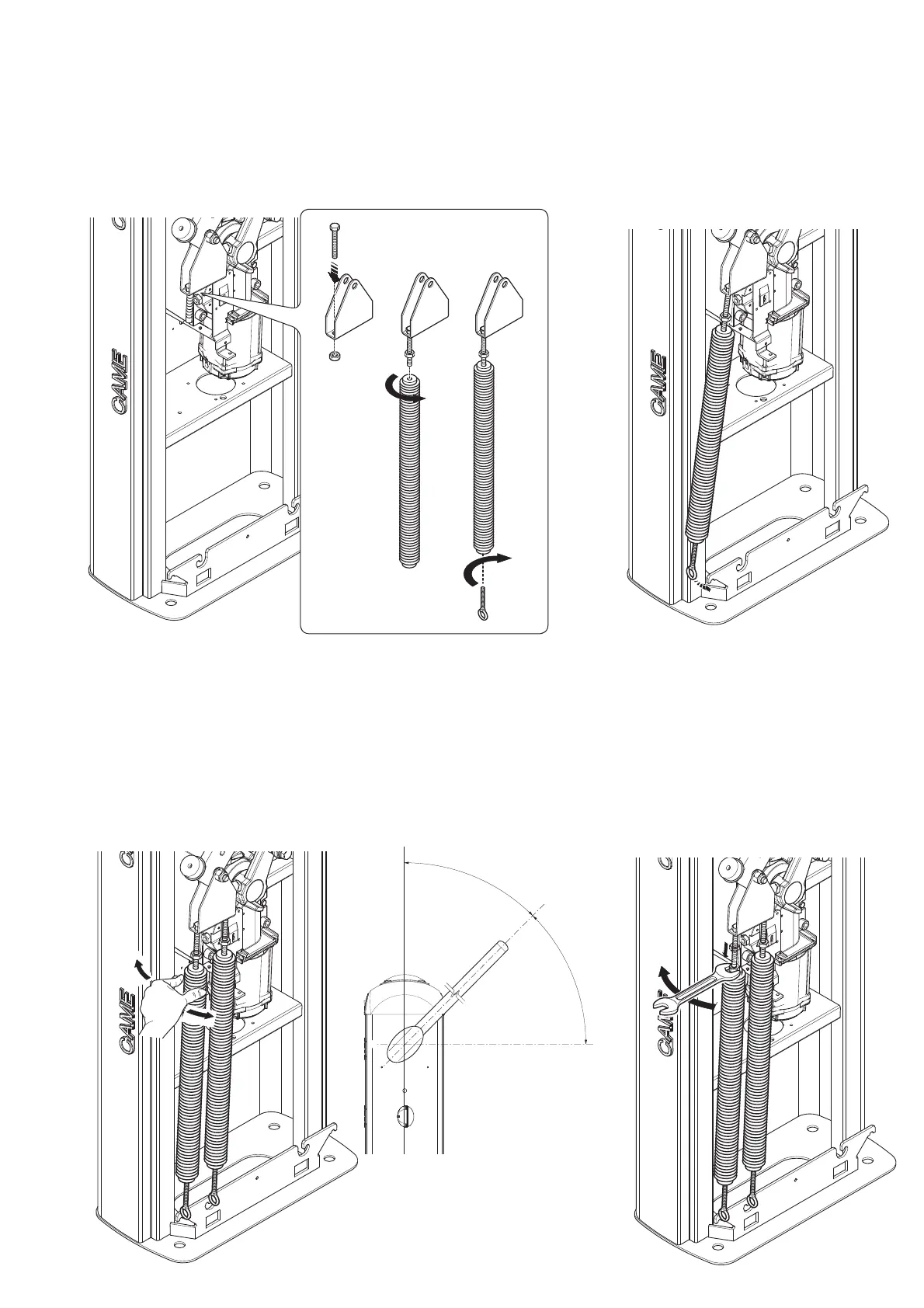

Sbloccare il motoriduttore e ruotare manualmente la molla per aumentare o diminuire la trazione. L’asta deve stabilizzarsi a 45°.
Fissare il controdado e ribloccare il motoriduttore.
Verifi care il corretto funzionamento della molla.
Con asta posizionata in verticale la molla non è in tensione.
Con asta posizionata in orizzontale la molla è in tensione.
Sbloccare il motoriduttore e posizionare l’asta in verticale. Ribloccare il motoriduttore.
Installare la molla nella barriera nel seguente modo:
- inserire la vite UNI5739 M12x70 nella staffa di attacco e avvitare il dado UNI5588 M12 alla vite .
- avvitare la vite alla molla ;
- avvitare il tirante a occhiello sotto la molla .
Agganciare il tirante alla staffa di ancoraggio.
Eseguire la stessa procedura anche per l’eventuale seconda molla.
