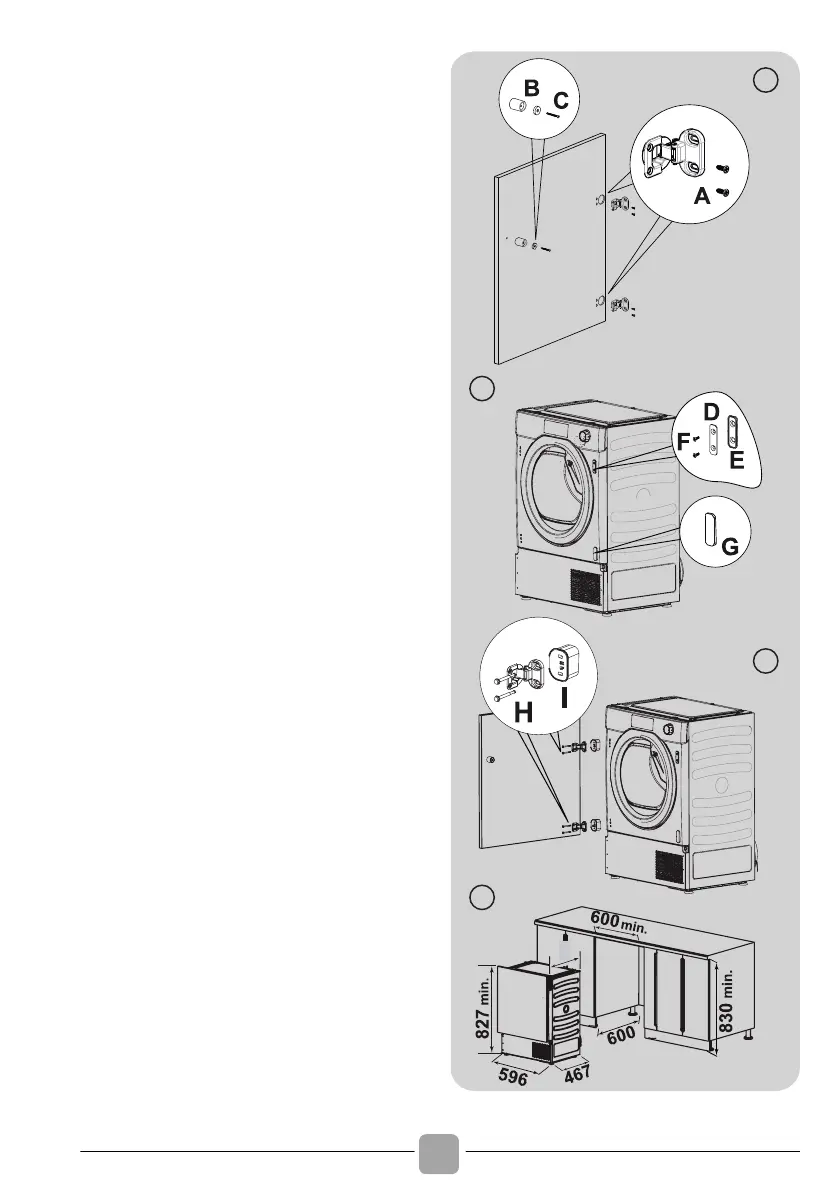

! Befestigen Sie die Scharniere
an ihrem Platz (an der Tür) mit
den 4 mitgelieferten Schrauben
(A) (Abbildung 4).
! Befestigen Sie den Magneten
(B) an seinem Platz mit einer
Schraube (C) (Abbildung 4).
! Montieren Sie die Platte (D)
auf der rechten oder linken
Seite, entsprechend den
Installationsanforderungen
(Abbildung 5).
!
Legen Sie die Kunststoffhalterung
(E) unter die Platte und fixieren
Sie sie mit einer Schraube (F)
(Abbildung 5).
! Setzen Sie die Schnappkappe
(G) unten ein (Abbildung 5).
! Montieren Sie die Möbeltür
mit den Scharnieren vor dem
Trockner. Positionieren Sie die
Abstandshalter unter den
Scharnieren (I) (Abbildung 6)
und dann korrigieren Sie die
Position mit den Schrauben
(H).
! Schieben Sie den Trockner in
eine Öffnung der Größe die
im Diagramm angegeben ist
(Abbildung 7).
