MONTAŽA (SPOLJNA VENTILACIJA)

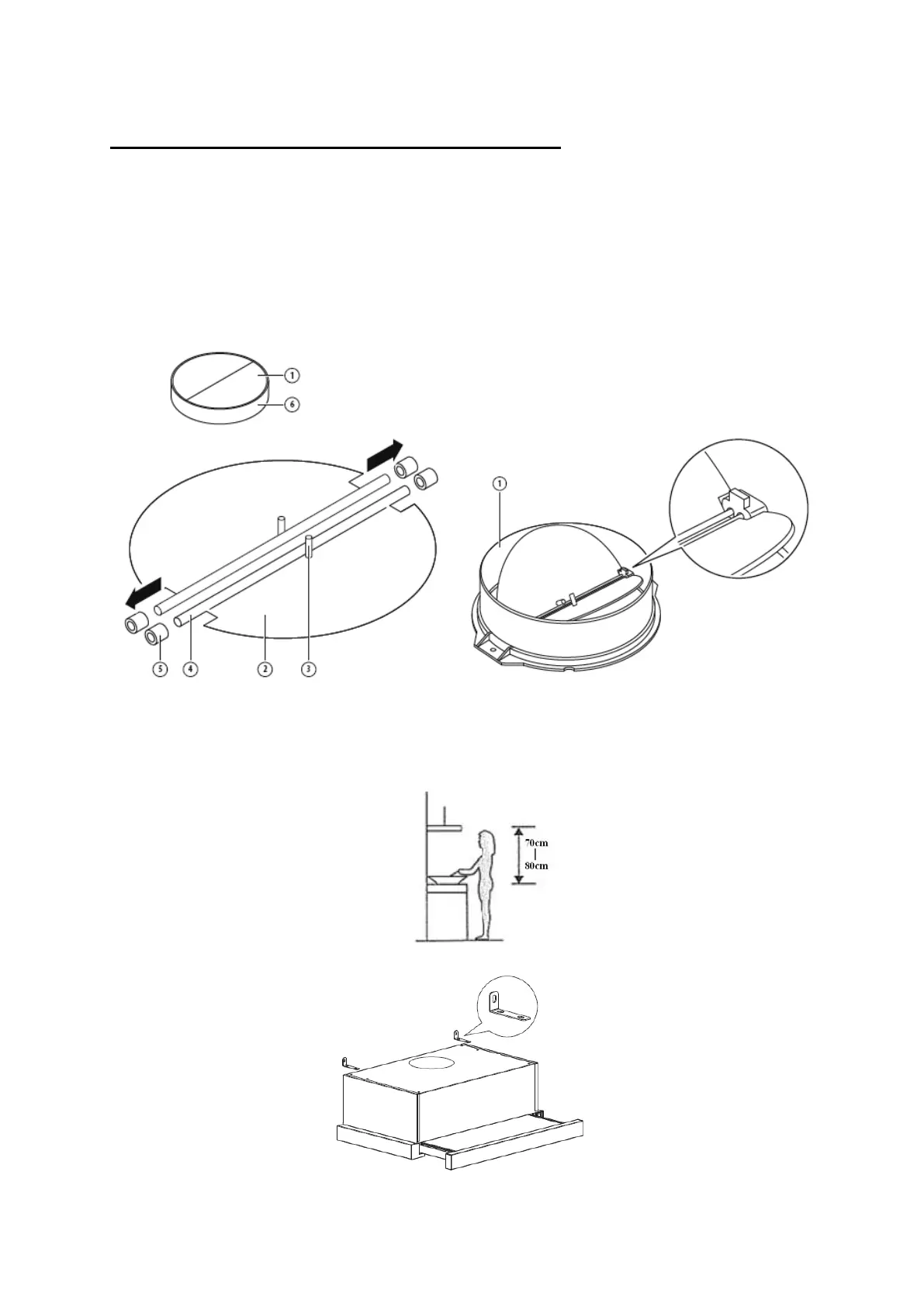

MONTAŽA V-POKLOPCA
Ako aspirator nema ugrađen V-poklopac 1, treba da montirate njegova dva dela na kućište. Na
slikama se vidi samo primer toga kako montirati V-poklopac, otvor se može razlikovati u
zavisnosti od modela i konfiguracije.
Da bi se montirao V-poklopac 1 potrebno je uraditi sledeće:
• Postavite dva dela označena brojem 2 na kućište označeno brojem 6
• pin označen brojem 3 treba da bude okrenut na gore;
• osovinica označena brojem 4 treba da bude ubačena u rupe na kućištu označene brojem 5;
• ponovite sve ove korake da biste postavili drugi deo poklopca
MONTAŽA (Postavljanje na zid)
1. Odredite položaj rupa koje će se koristiti za kačenje aspiratora.
2. Koristeći dva zavrtnja (4 mm x 10 mm) montirajte nosač profila L na vrh aspiratora
3. Aspirator se montira na zid pomoću 4 zavrtnja (4mm x 30mm) i tiplova.
