INSTALLATION (ABLUFT NACH DRAUSSEN)

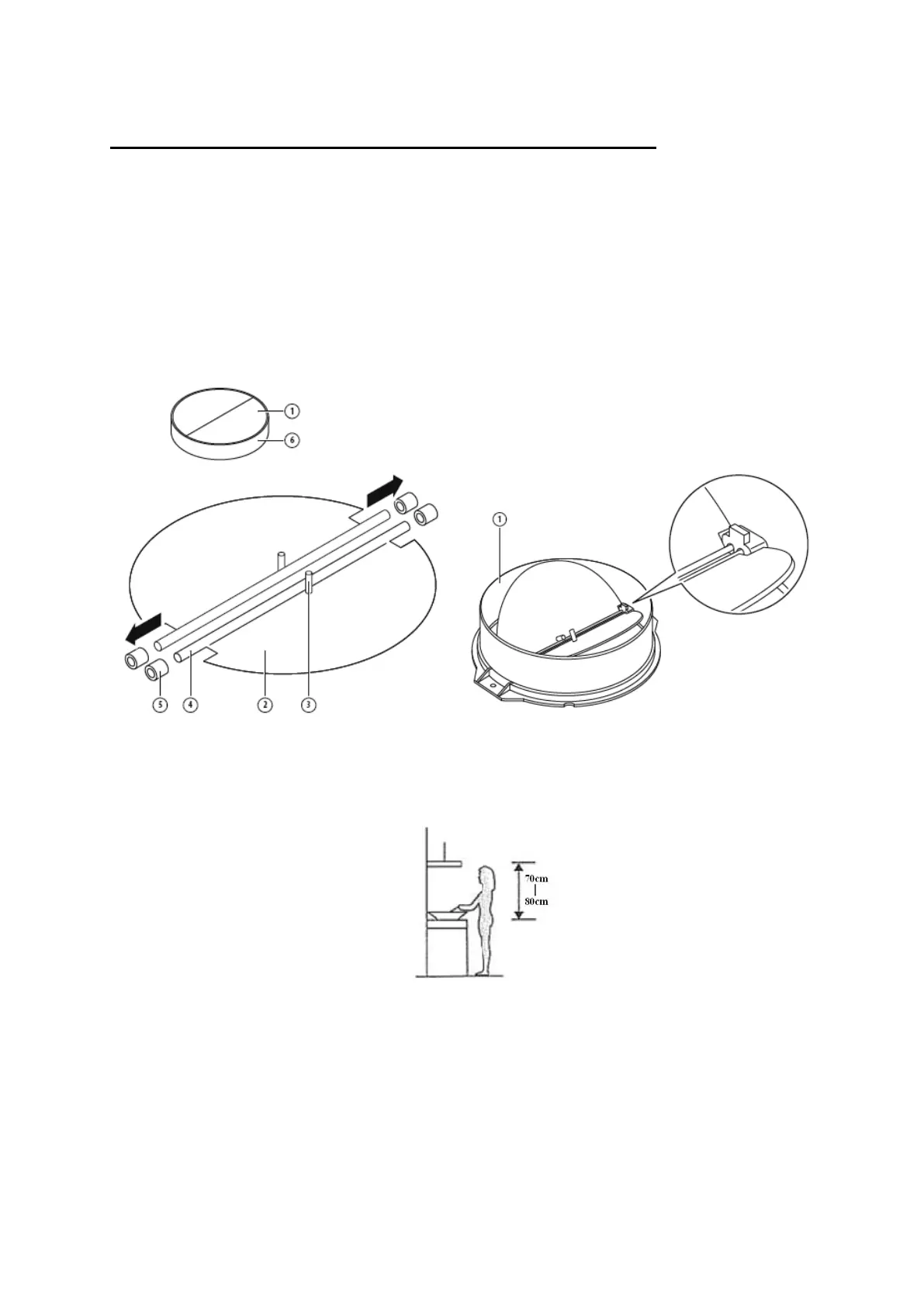

MONTAGE DER V-KLAPPE
Wenn die V-Klappe „1“ nicht an der Abzugshaube montiert ist, montieren Sie die
Hälften am Korpus. Die Abbildungen dienen lediglich der Veranschaulichung der
Montage einer V-Klappe. Der Auslass kann abhängig vom Modell und der
Konfiguration variieren.
Vorgehensweise für die Montage der V-Klappe 1:
• Montieren Sie die beiden Teile „2“ am Korpus „6“.
• Der Stift „3“ muss nach oben zeigen.
• Die Achse „4“ wird in die Öffnungen „5“ am Korpus eingeführt.
• Wiederholen Sie die Schritte für die zweite Hälfte
INSTALLATION (Wandmontage)
1. Markieren Sie die Bohrlöcher für die Aufhängung der Abzugshaube.
2. Montieren Sie die L-Halterung mit zwei Schrauben (4 mm x 10 mm) oben an der
Haube.
