INSTALAÇÃO (VENTILAÇÃO EXTERIOR)

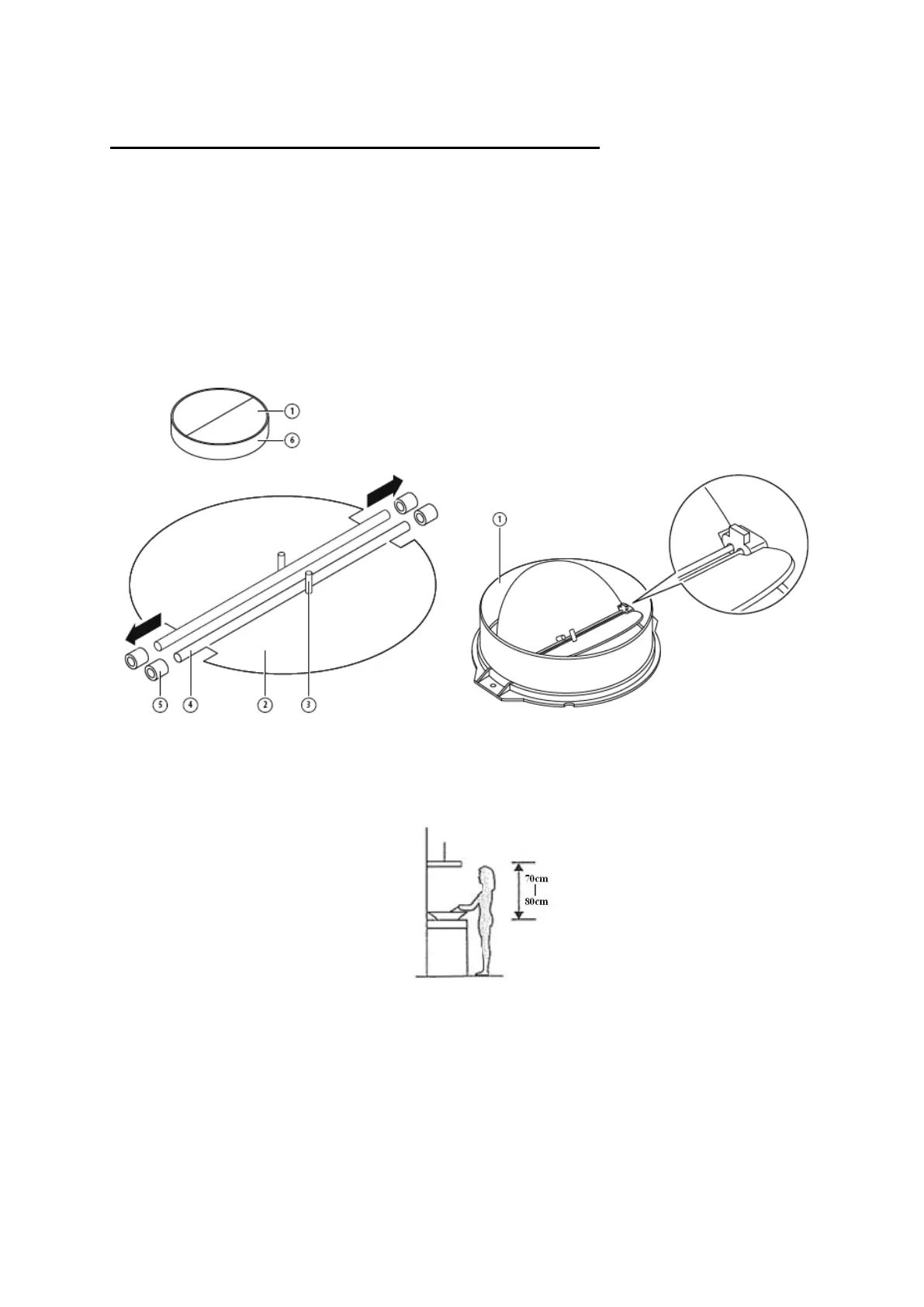

MONTAGEM DA UNIDADE DE ALETAS
Se o exaustor não tiver uma unidade de aletas 1 montada, deve montar as metades
na sua estrutura. As imagens apenas mostram um exemplo de como montar a
unidade de aletas, a saída pode ser diferente de acordo com os diferentes modelos e
configuração.
Para montar a unidade de aletas 1 deverá:
• montar duas metades 2 na armação 6;
• um pino 3 deve estar orientado para o topo;
• o eixo 4 deve ser inserido nos orifícios 5 na armação;
• repetir todas as operações para a 2ª metade.
INSTALAÇÃO (montagem na parede)
1. Decida a localização dos furos para fixar o exaustor.
2. Instale o suporte em forma de L sobre o topo do exaustor utilizando dois parafusos
(4 mm x 10 mm).
