INŠTALÁCIA (ODVETRÁVANIE DO EXTERIÉRU)

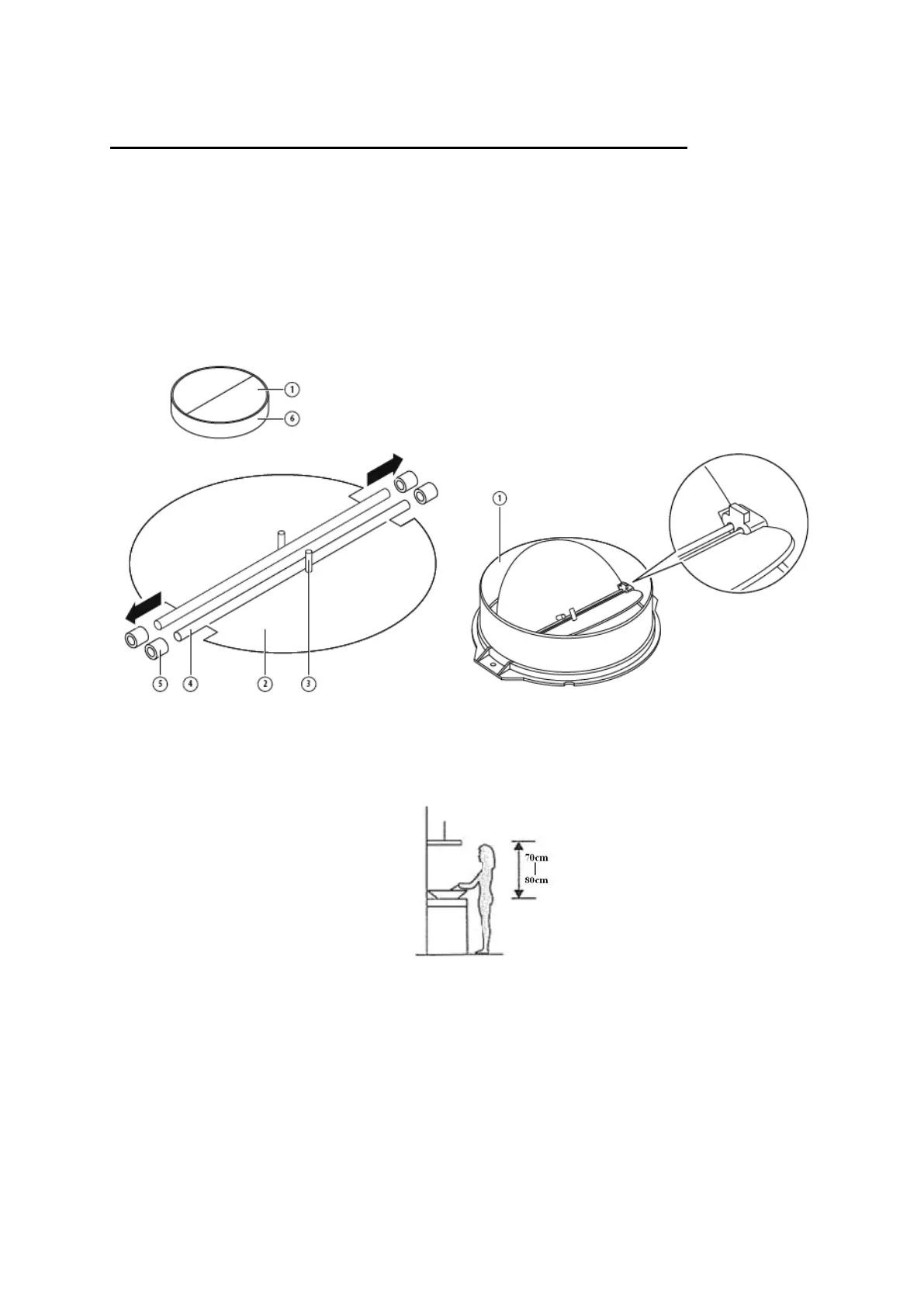

MONTÁŽ V-KLAPKY
Ak odsávač pár nemá zostavenú V-klapku 1, mali by ste pripevniť jej polovice na jeho
telo. Obrázky zobrazujú len príklad montáže V-klapky, výstup môže byť rôzny podľa
rôznych modelov a konfigurácie.
Pri montáži V-klapky 1 by ste mali:
• Namontovať dve polovice 2 do tela 6
• kolík 3 by mal byť orientovaný smerom nahor;
• os 4 by sa mala vložiť do otvorov 5 na tele;
• zopakujte všetky operácie pre druhú polovicu
INŠTALÁCIA (montáž na stenu)
1. Rozhodnite sa o umiestnení otvorov na upevnenie odsávača pár.
2. Nainštalujte držiak v tvare písmena L na hornú časť krytu pomocou dvoch skrutiek
(4 mm x 10 mm)
