12
Beleuchtungskabel durch eine Klemme befestigt ist, muss diese zuerst demontiert

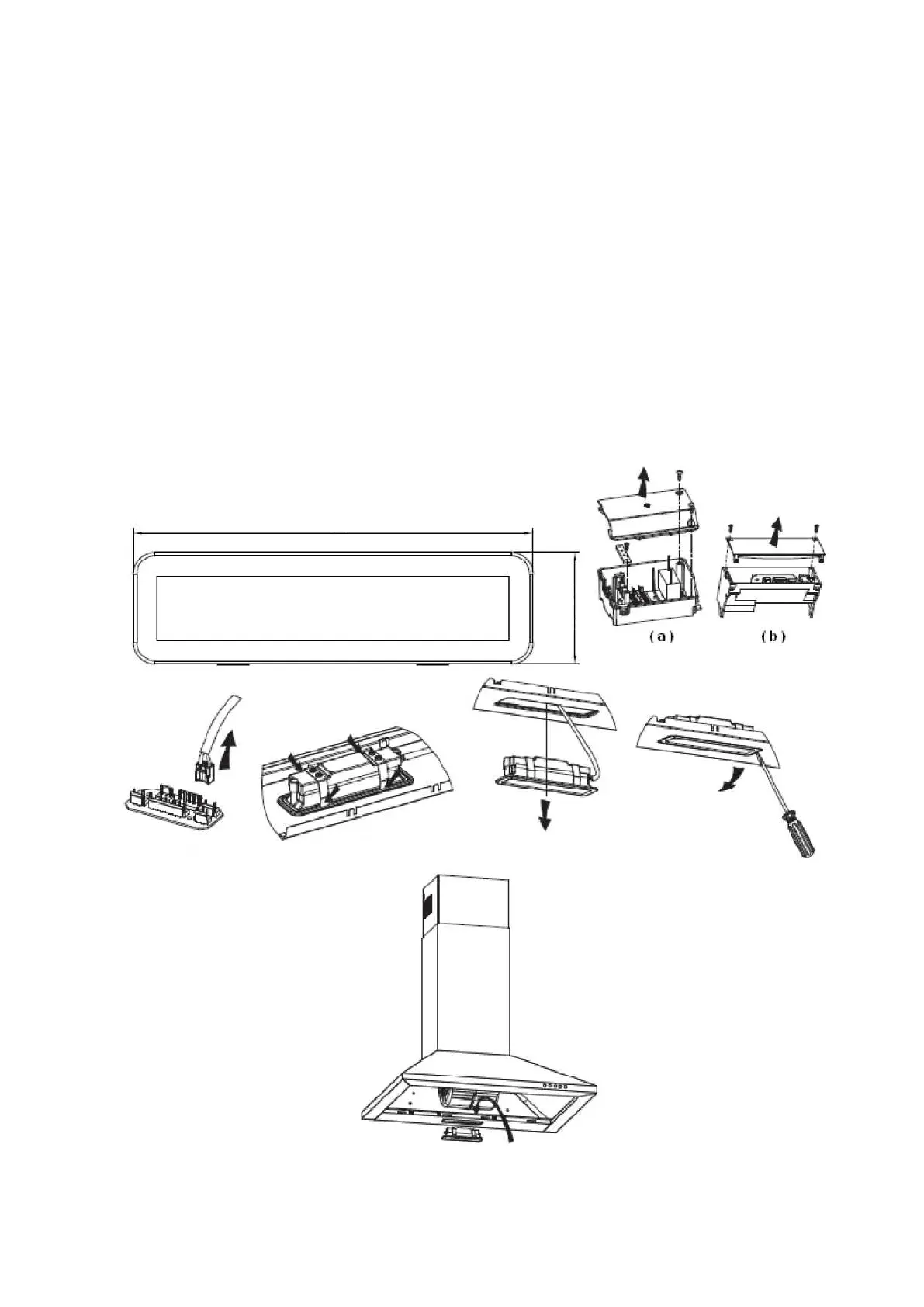

werden). Siehe Abb. 1 Die Verteilerdose hat je nach Modell die Ausführung a oder b.
 Suchen Sie die Klemme des Lichtanschlusskabels und ziehen Sie es heraus.
Siehe Abb. 2
 Ablauf 1. Verwenden Sie ein Werkzeug oder die Hand, um den Federsplint auf
beiden Seiten der LED-Leuchte nach innen zu drücken, bis die Leuchte
herausgedrückt ist, siehe Bild 3. Ziehen Sie dann das Lichtanschlusskabel leicht
heraus, siehe Bild 4.
Ablauf 2. Verwenden Sie einen geraden Schraubendreher, um die untere Kante
der LED-Leuchte aufzuhebeln (siehe Abb. 5), und ziehen Sie dann das
Anschlusskabel der Leuchte leicht heraus (siehe Abb. 4).
 Gehen Sie beim Wiedereinbau der Leuchte in umgekehrter Reihenfolge vor.
• ILCOS D Bezeichnung für diese Lampe lautet: DBS-2/65-H-120/33
─ LED-Module – rechteckige Lampe
─ Max Wattzahl: 1x2 W
─ Spannungsbereich: AC 110-240V
─ Abmessungen:
120 ± 1
Abb. 1
Abb. 2
Abb.
3
Abb.
4
Abb. 5
33 ± 0,5
