76

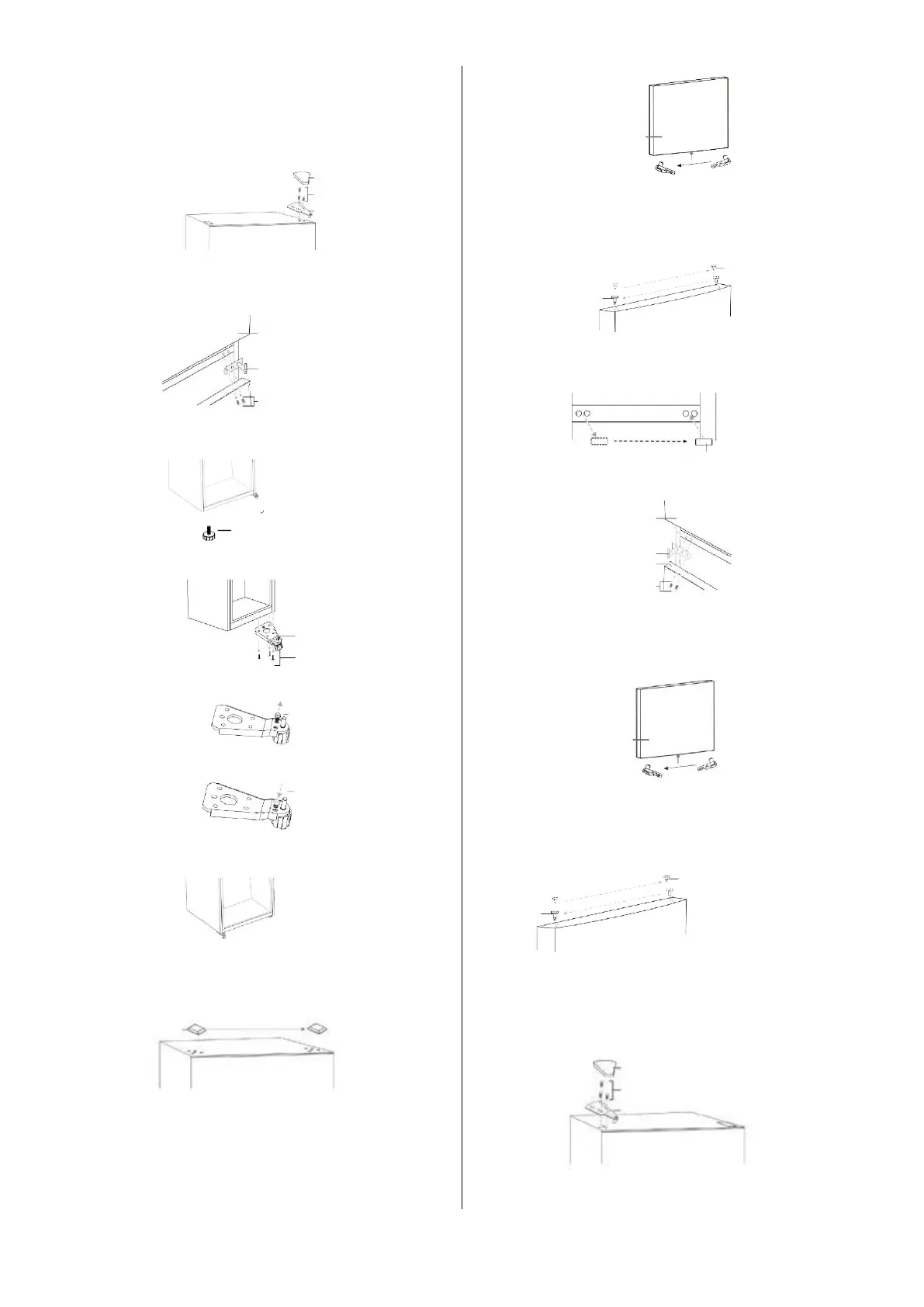

Inversione del senso di apertura dello
sportello
1. Accertarsi che la spina del frigorifero sia staccata.
2. Sollevare e rimuovere il coperchio della cerniera,
rimuovere le tre viti che fissano la cerniera superiore allo
sportello e togliere la cerniera.
3. Rimuovere dal vano lo sportello del comparto
congelatore.
4. Rimuovere le due viti di fissaggio della cerniera
centrale.
5. Rimuovere lo sportello del comparto congelatore.
6. Rimuovere il piedino di livellamento sul lato sinistro del
mobile e tenerlo da parte per reinstallarlo successivamente.
7. Rimuovere le viti di fissaggio della cerniera inferiore
al lato destro del vano, quindi togliere la cerniera.
8. Rimuovere la rondella e il dado che fissano l'asta del
perno al foro destro sulla cerniera inferiore e togliere l'asta
9. Inserire l'asta del perno nel foro sinistro sulla cerniera
inferiore e fissare l'asta con la rondella e il dado.
10. Installare la cerniera inferiore sul lato sinistro del vano.
11. Installare il piedino di livellamento rimosso sul lato
destro del mobile.
12. Rimuovere la vite di fissaggio del fermo dello sportello
dalla parte inferiore destra dello sportello del comparto
frigorifero, togliere il fermo dello sportello e installarlo sul
lato inferiore sinistro.
13. Installare lo sportello del comparto frigorifero.
14. Spostare la boccola dello sportello dal lato superiore
destro dello sportello del congelatore al lato superiore
sinistro dello sportello. Spostare il coperchio del foro
sinistro sul lato destro.
15. Rimuovere il tappo del foro della vite della cerniera
centrale sul lato sinistro e installarlo nel foro della vite sul
lato destro del mobile.
16. Installare la cerniera centrale sul lato sinistro con le
due viti precedentemente rimosse.
17. Rimuovere la vite di fissaggio del fermo dello sportello
dalla parte inferiore destra dello sportello del comparto
congelatore, togliere il fermo dello sportello e installarlo
sul lato inferiore sinistro.
18. Installare lo sportello del comparto congelatore.
19. Spostare la boccola dello sportello dal lato superiore
destro dello sportello del congelatore al lato superiore
sinistro dello sportello. Spostare il coperchio del foro
sinistro sul lato destro.
20. Rimuovere il coperchio del foro dal lato superiore
sinistro del vano e fissare il coperchio sul lato superiore
destro del vano.
Coperchio della cerniera
Viti
Sportello del comparto frigorifero
Boccola dello sportello
Asta del perno
Sportello del
congelatore
Sportello del
frigorifero
Cerniera superiore
Coperchio del foro
Cerniera centrale
Viti
Tappo del foro della vite
Piedino di
livellamento
Cerniera centrale
Boccola dello
sportello
Viti
Cerniera inferiore
Viti
Fermo dello sportello
Coperchio del foro
Boccola dello
sportello
Sportello del vano congelatore
Asta del perno
Fermo dello
sportello
21. Fissare la cerniera superiore al lato superiore sinistro
del vano con le tre viti rimosse precedentemente. Prima
di stringere le viti della cerniera superiore, accertarsi che
la parte superiore dello sportello sia a livello con il vano
e che la tenuta della guarnizione in gomma sia efficace.
22. Installare il coperchio della cerniera sulla cerniera sul
lato superiore sinistro del vano.
Coperchio del foro della
vite della cerniera
Coperchio della cerniera
Viti
Cerniera superiore
