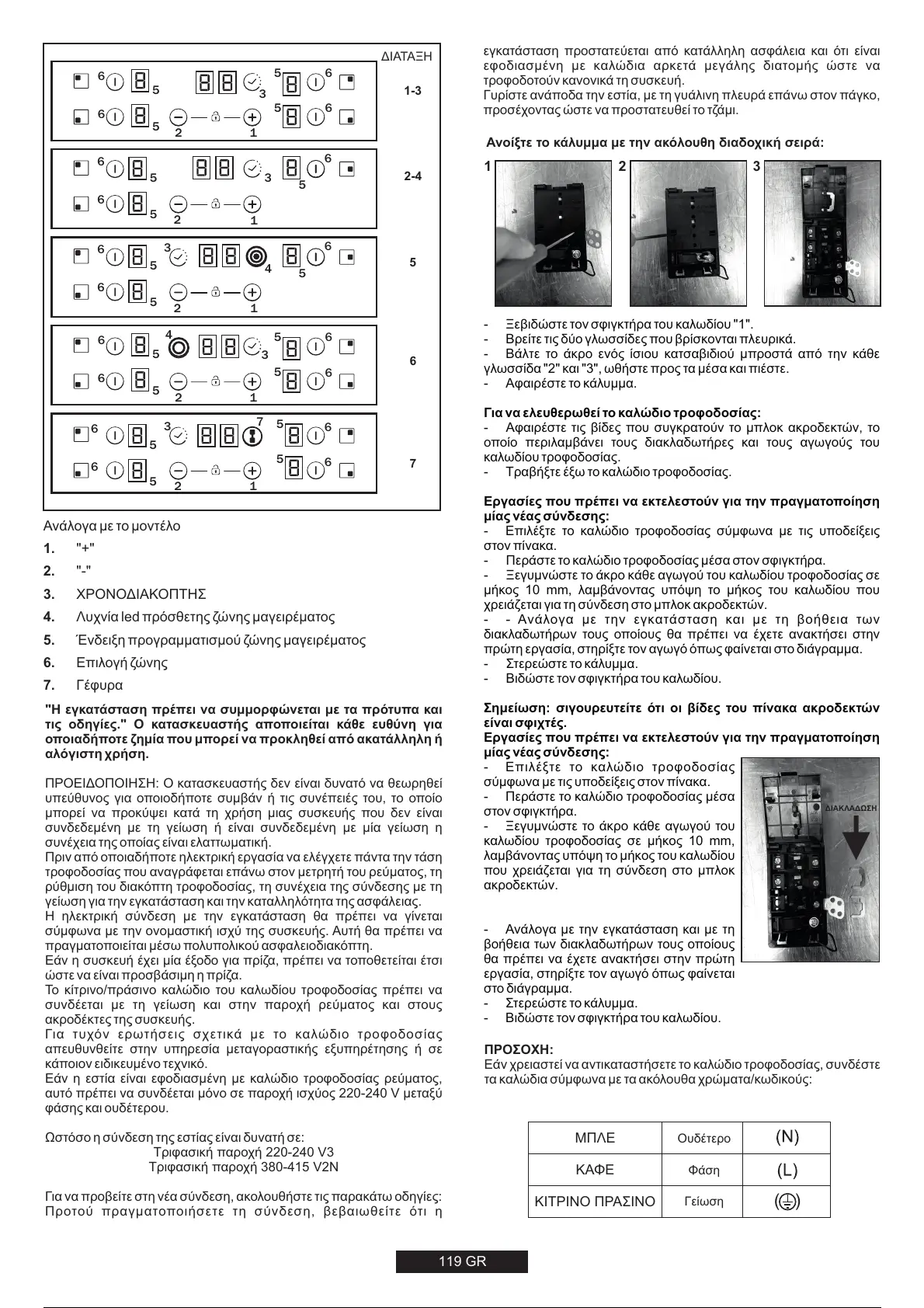

1-3
2-4
5
6
7
ΔΙΑΤΑΞΗ
Ανάλογα με το μοντέλο
1. "+"
2. "-"
3. ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ
4. Λυχνία led πρόσθετης ζώνης μαγειρέματος
5. Ένδειξη προγραμματισμού ζώνηςμαγειρέματος
6. Επιλογή ζώνης
7. Γέφυρα
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
1GR19
"Η εγκατάσταση πρέπει να συμμορφώνεται με τα πρότυπα και
τις οδηγίες." Ο κατασκευαστής αποποιείται κάθε ευθύνη για
οποιαδήποτε ζημία που μπορεί να προκληθεί από ακατάλληλη ή
αλόγιστη χρήση.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ο κατασκευαστής δεν είναι δυνατό να θεωρηθεί
υπεύθυνος για οποιοδήποτε συμβάν ή τις συνέπειές του, το οποίο
μπορεί να προκύψει κατά τη χρήση μιας συσκευής που δεν είναι
συνδεδεμένη με τη γείωση ή είναι συνδεδεμένη με μία γείωση η
συνέχεια της οποίας είναι ελαττωματική.
Πριν από οποιαδήποτε ηλεκτρική εργασία να ελέγχετε πάντα την τάση
τροφοδοσίας που αναγράφεται επάνω στον μετρητή του ρεύματος, τη
ρύθμιση του διακόπτη τροφοδοσίας, τη συνέχεια της σύνδεσης με τη
γείωση για την εγκατάστασηκαι την καταλληλότητατης ασφάλειας.
Η ηλεκτρική σύνδεση με την εγκατάσταση θα πρέπει να γίνεται
σύμφωνα με την ονομαστική ισχύ της συσκευής. Αυτή θα πρέπει να
πραγματοποιείταιμέσω πολυπολικού ασφαλειοδιακόπτη.
Εάν η συσκευή έχει μία έξοδο για πρίζα, πρέπει να τοποθετείται έτσι
ώστε να είναι προσβάσιμη η πρίζα.
Το κίτρινο/πράσινο καλώδιο του καλωδίου τροφοδοσίας πρέπει να
συνδέεται με τη γείωση και στην παροχή ρεύματος και στους
ακροδέκτες της συσκευής.
Για τυχόν ερωτήσεις σχετικά με το καλώδιο τροφοδοσίας
απευθυνθείτε στην υπηρεσία μεταγοραστικής εξυπηρέτησης ή σε
κάποιονειδικευμένο τεχνικό.
Εάν η εστία είναι εφοδιασμένη με καλώδιο τροφοδοσίας ρεύματος,
αυτό πρέπει να συνδέεται μόνο σε παροχή ισχύος 220-240 V μεταξύ
φάσης και ουδέτερου.
Ωστόσο η σύνδεση της εστίας είναι δυνατή σε:
Τριφασική παροχή 220-240 V3
Τριφασική παροχή 380-415 V2N
Για να προβείτε στη νέα σύνδεση, ακολουθήστετις παρακάτω οδηγίες:
Προτού πραγματοποιήσετε τη σύνδεση, βεβαιωθείτε ότι η
εγκατάσταση προστατεύεται από κατάλληλη ασφάλεια και ότι είναι
εφοδιασμένη με καλώδια αρκετά μεγάλης διατομής ώστε να
τροφοδοτούνκανονικά τη συσκευή.
Γυρίστε ανάποδα την εστία, με τη γυάλινη πλευρά επάνω στον πάγκο,
προσέχοντας ώστε να προστατευθεί το τζάμι.
- Ξεβιδώστετον σφιγκτήρα του καλωδίου "1".
- Βρείτετις δύο γλωσσίδες πουβρίσκονται πλευρικά.
- Βάλτε το άκρο ενός ίσιου κατσαβιδιού μπροστά από την κάθε
γλωσσίδα "2" και "3", ωθήστε προς τα μέσα και πιέστε.
- Αφαιρέστετο κάλυμμα.
Για να ελευθερωθεί το καλώδιο τροφοδοσίας:
- Αφαιρέστε τις βίδες που συγκρατούν το μπλοκ ακροδεκτών, το
οποίο περιλαμβάνει τους διακλαδωτήρες και τους αγωγούς του
καλωδίουτροφοδοσίας.
- Τραβήξτεέξω το καλώδιο τροφοδοσίας.
Εργασίες που πρέπει να εκτελεστούν για την πραγματοποίηση
μίας νέας σύνδεσης:
- Επιλέξτε το καλώδιο τροφοδοσίας σύμφωνα με τις υποδείξεις
στον πίνακα.
- Περάστε το καλώδιο τροφοδοσίας μέσα στον σφιγκτήρα.
- Ξεγυμνώστε το άκρο κάθε αγωγού του καλωδίου τροφοδοσίας σε
μήκος 10 mm, λαμβάνοντας υπόψη το μήκος του καλωδίου που
χρειάζεται για τη σύνδεση στο μπλοκακροδεκτών.
- - Ανάλογα με την εγκατάσταση και με τη βοήθεια των
διακλαδωτήρων τους οποίους θα πρέπει να έχετε ανακτήσει στην
πρώτη εργασία, στηρίξτε τον αγωγό όπως φαίνεται στο διάγραμμα.
- Στερεώστετο κάλυμμα.
- Βιδώστε τον σφιγκτήρα του καλωδίου.
Σημείωση: σιγουρευτείτε ότι οι βίδες του πίνακα ακροδεκτών
είναι σφιχτές.
Εργασίες που πρέπει να εκτελεστούν για την πραγματοποίηση
μίας νέας σύνδεσης:
- Επιλέξτε το καλώδιο τροφοδοσίας
σύμφωνα με τις υποδείξεις στον πίνακα.
- Περάστε το καλώδιο τροφοδοσίας μέσα
στον σφιγκτήρα.
- Ξεγυμνώστε το άκρο κάθε αγωγού του
καλωδίου τροφοδοσίας σε μήκος 10 mm,
λαμβάνοντας υπόψη το μήκος του καλωδίου
που χρειάζεται για τη σύνδεση στο μπλοκ
ακροδεκτών.
- Ανάλογα με την εγκατάσταση και με τη
βοήθεια των διακλαδωτήρων τους οποίους
θα πρέπει να έχετε ανακτήσει στην πρώτη
εργασία, στηρίξτε τον αγωγό όπως φαίνεται
στο διάγραμμα.
- Στερεώστετο κάλυμμα.
- Βιδώστε τον σφιγκτήρα του καλωδίου.
Ανοίξτε το κάλυμμα με την ακόλουθη διαδοχική σειρά:
231
ΠΡΟΣΟΧΗ:
Εάν χρειαστεί να αντικαταστήσετε το καλώδιο τροφοδοσίας, συνδέστε
τα καλώδιασύμφωνα με τα ακόλουθαχρώματα/κωδικούς:
ΜΠΛΕ
ΚΑΦΕ
ΚΙΤΡΙΝΟ ΠΡΑΣΙΝΟ
Ουδέτερο
Φάση
Γείωση
( )
ΔΙΑΚΛΑΔΩΣΗ
