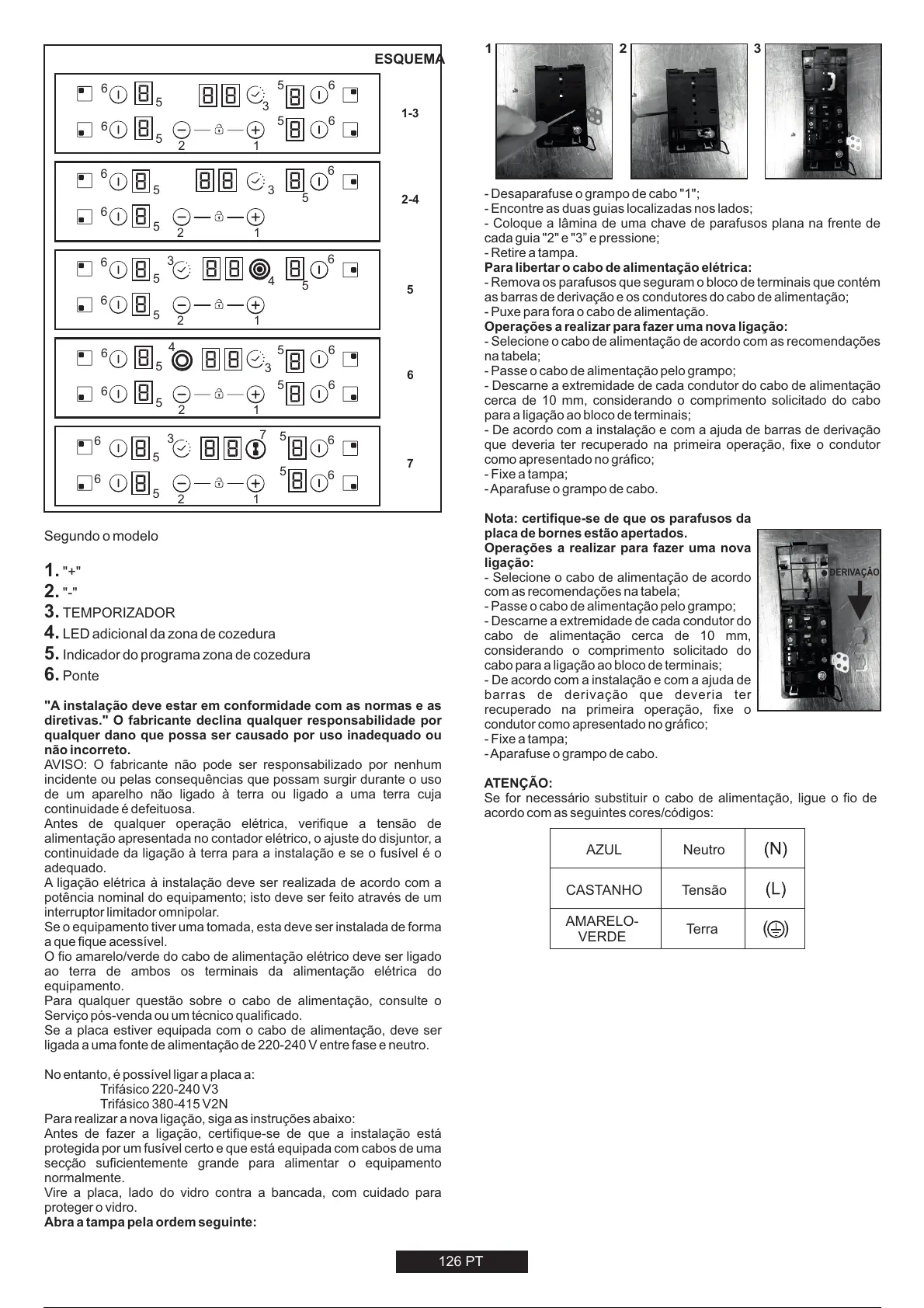

ESQUEMA
1
2
5
5
7
3
5
5
6
6
6
6
6
6
5
5
3
1
2
4
5
5
6
6
1
2
3
6
6
6
4
5
5
5
6
6
5
5
3
1
2
5
5
6
6
1
2
3
6
6
6
5
5
5
1-3
2-4
5
6
7
Segundo o modelo
1. "+"
2. "-"
3. TEMPORIZADOR
4. LED adicional da zona de cozedura
5. Indicador do programa zona de cozedura
6. Ponte
"A instalação deve estar em conformidade com as normas e as
diretivas." O fabricante declina qualquer responsabilidade por
qualquer dano que possa ser causado por uso inadequado ou
não incorreto.
AVISO: O fabricante não pode ser responsabilizado por nenhum
incidente ou pelas consequências que possam surgir durante o uso
de um aparelho não ligado à terra ou ligado a uma terra cuja
continuidade é defeituosa.
Antes de qualquer operação elétrica, verifique a tensão de
alimentação apresentada no contador elétrico, o ajuste do disjuntor, a
continuidade da ligação à terra para a instalação e se o fusível é o
adequado.
A ligação elétrica à instalação deve ser realizada de acordo com a
potência nominal do equipamento; isto deve ser feito através de um
interruptor limitador omnipolar.
Se o equipamento tiver uma tomada, esta deve ser instalada de forma
a que fique acessível.
O fio amarelo/verde do cabo de alimentação elétrico deve ser ligado
ao terra de ambos os terminais da alimentação elétrica do
equipamento.
Para qualquer questão sobre o cabo de alimentação, consulte o
Serviço pós-venda ou um técnico qualificado.
Se a placa estiver equipada com o cabo de alimentação, deve ser
ligada a uma fonte de alimentação de 220-240 V entre fase e neutro.
No entanto, é possível ligar a placa a:
Trifásico 220-240 V3
Trifásico 380-415 V2N
Para realizar a nova ligação, siga as instruções abaixo:
Antes de fazer a ligação, certifique-se de que a instalação está
protegida por um fusível certo e que está equipada com cabos de uma
secção suficientemente grande para alimentar o equipamento
normalmente.
Vire a placa, lado do vidro contra a bancada, com cuidado para
proteger o vidro.
Abra a tampa pela ordem seguinte:
- Desaparafuse o grampo de cabo "1";
- Encontre as duas guias localizadas nos lados;
- Coloque a lâmina de uma chave de parafusos plana na frente de
cada guia "2" e "3” e pressione;
- Retire a tampa.
Para libertar o cabo de alimentação elétrica:
- Remova os parafusos que seguram o bloco de terminais que contém
as barras de derivação e os condutores do cabo de alimentação;
- Puxe para fora o cabo de alimentação.
Operações a realizar para fazer uma nova ligação:
- Selecione o cabo de alimentação de acordo com as recomendações
na tabela;
- Passe o cabo de alimentação pelo grampo;
- Descarne a extremidade de cada condutor do cabo de alimentação
cerca de 10 mm, considerando o comprimento solicitado do cabo
para a ligação ao bloco de terminais;
- De acordo com a instalação e com a ajuda de barras de derivação
que deveria ter recuperado na primeira operação, fixe o condutor
como apresentado no gráfico;
- Fixe a tampa;
-Aparafuse o grampo de cabo.
Nota: certifique-se de que os parafusos da
placa de bornes estão apertados.
Operações a realizar para fazer uma nova
ligação:
- Selecione o cabo de alimentação de acordo
com as recomendações na tabela;
- Passe o cabo de alimentação pelo grampo;
- Descarne a extremidade de cada condutor do
cabo de alimentação cerca de 10 mm,
considerando o comprimento solicitado do
cabo para a ligação ao bloco de terminais;
- De acordo com a instalação e com a ajuda de
barras de derivação que deveria ter
recuperado na primeira operação, fixe o
condutor como apresentado no gráfico;
- Fixe a tampa;
-Aparafuse o grampo de cabo.
231
DERIVAÇÃO
ATENÇÃO:
Se for necessário substituir o cabo de alimentação, ligue o fio de
acordo com as seguintes cores/códigos:
( )
AZUL
CASTANHO
AMARELO-
VERDE
Neutro
Tensão
Terra
1PT26
