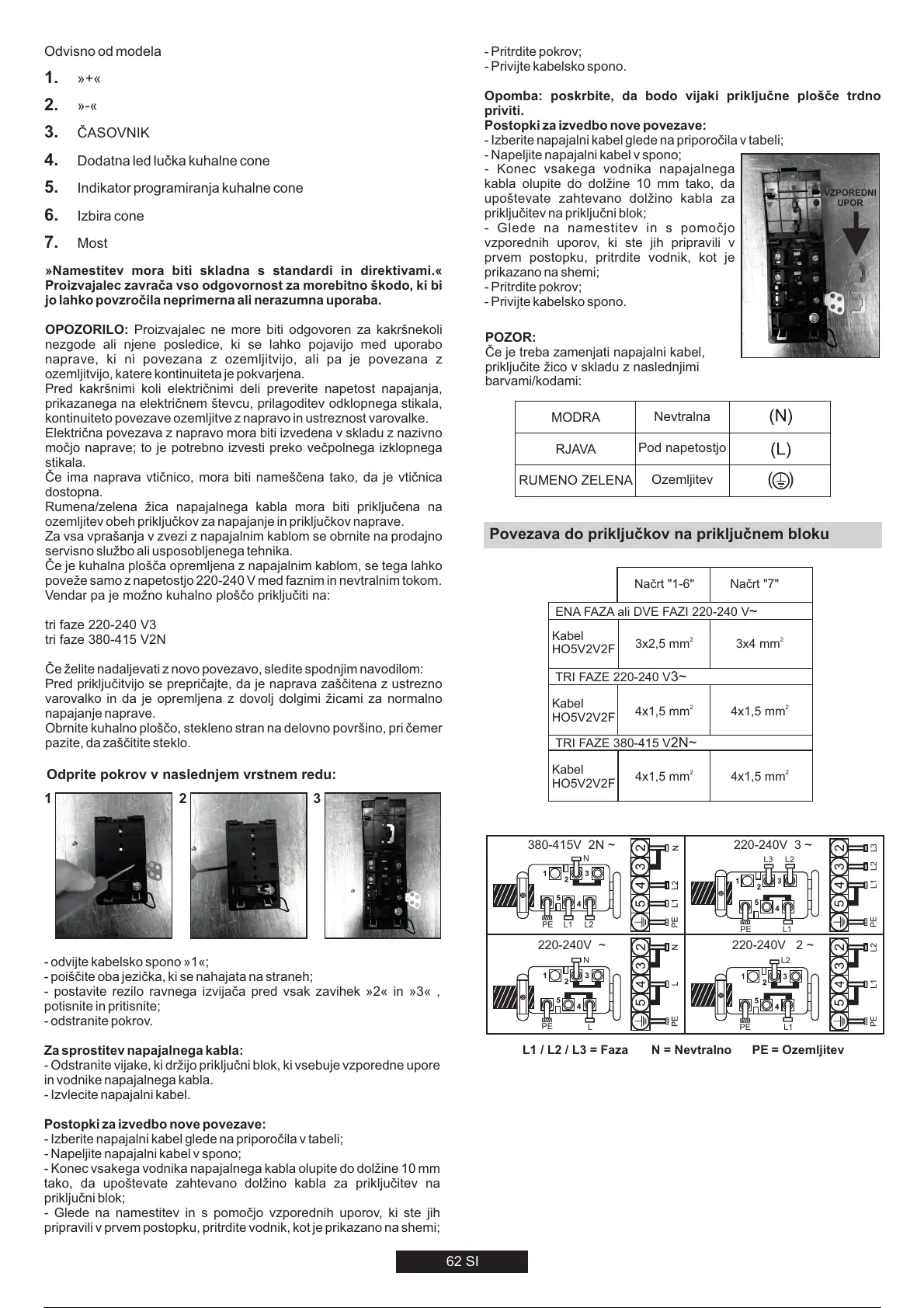

Odvisno od modela
1. »+«
2. »-«
3. ČASOVNIK
4. Dodatna led lučka kuhalne cone
5. Indikator programiranja kuhalne cone
6. Izbira cone
7. Most
62 SI
»Namestitev mora biti skladna s standardi in direktivami.«
Proizvajalec zavrača vso odgovornost za morebitno škodo, ki bi
jo lahko povzročila neprimerna ali nerazumna uporaba.
OPOZORILO: Proizvajalec ne more biti odgovoren za kakršnekoli
nezgode ali njene posledice, ki se lahko pojavijo med uporabo
naprave, ki ni povezana z ozemljitvijo, ali pa je povezana z
ozemljitvijo, katere kontinuiteta je pokvarjena.
Pred kakršnimi koli električnimi deli preverite napetost napajanja,
prikazanega na električnem števcu, prilagoditev odklopnega stikala,
kontinuiteto povezave ozemljitve z napravo in ustreznost varovalke.
Električna povezava z napravo mora biti izvedena v skladu z nazivno
močjo naprave; to je potrebno izvesti preko večpolnega izklopnega
stikala.
Če ima naprava vtičnico, mora biti nameščena tako, da je vtičnica
dostopna.
Rumena/zelena žica napajalnega kabla mora biti priključena na
ozemljitev obeh priključkov za napajanje in priključkov naprave.
Za vsa vprašanja v zvezi z napajalnim kablom se obrnite na prodajno
servisno službo ali usposobljenega tehnika.
Če je kuhalna plošča opremljena z napajalnim kablom, se tega lahko
poveže samo z napetostjo 220-240 V med faznim in nevtralnim tokom.
Vendar pa je možno kuhalno ploščo priključiti na:
tri faze 220-240 V3
tri faze 380-415 V2N
Če želite nadaljevati z novo povezavo, sledite spodnjim navodilom:
Pred priključitvijo se prepričajte, da je naprava zaščitena z ustrezno
varovalko in da je opremljena z dovolj dolgimi žicami za normalno
napajanje naprave.
Obrnite kuhalno ploščo, stekleno stran na delovno površino, pri čemer
pazite, da zaščitite steklo.
- odvijte kabelsko spono »1«;
- poiščite oba jezička, ki se nahajata na straneh;
- postavite rezilo ravnega izvijača pred vsak zavihek »2« in »3« ,
potisnite in pritisnite;
- odstranite pokrov.
Za sprostitev napajalnega kabla:
- Odstranite vijake, ki držijo priključni blok, ki vsebuje vzporedne upore
in vodnike napajalnega kabla.
- Izvlecite napajalni kabel.
Postopki za izvedbo nove povezave:
- Izberite napajalni kabel glede na priporočila v tabeli;
- Napeljite napajalni kabel v spono;
- Konec vsakega vodnika napajalnega kabla olupite do dolžine 10 mm
tako, da upoštevate zahtevano dolžino kabla za priključitev na
priključni blok;
- Glede na namestitev in s pomočjo vzporednih uporov, ki ste jih
pripravili v prvem postopku, pritrdite vodnik, kot je prikazano na shemi;
Odprite pokrov v naslednjem vrstnem redu:
231
POZOR:
Če je treba zamenjati napajalni kabel,
priključite žico v skladu z naslednjimi
barvami/kodami:
MODRA
RJAVA
RUMENO ZELENA
Nevtralna
Pod napetostjo
Ozemljitev
( )
VZPOREDNI
UPOR
- Pritrdite pokrov;
- Privijte kabelsko spono.
Opomba: poskrbite, da bodo vijaki priključne plošče trdno
priviti.
Postopki za izvedbo nove povezave:
- Izberite napajalni kabel glede na priporočila v tabeli;
- Napeljite napajalni kabel v spono;
- Konec vsakega vodnika napajalnega
kabla olupite do dolžine 10 mm tako, da
upoštevate zahtevano dolžino kabla za
priključitev na priključni blok;
- Glede na namestitev in s pomočjo
vzporednih uporov, ki ste jih pripravili v
prvem postopku, pritrdite vodnik, kot je
prikazano na shemi;
- Pritrdite pokrov;
- Privijte kabelsko spono.
Načrt "1-6"
Načrt "7"
ENA FAZA ali DVE FAZI 220-240 V
~
Kabel
HO5V2V2F
Kabel
HO5V2V2F
Kabel
HO5V2V2F
3x2,5 mm
2
3x4 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
4x1,5 mm
2
TRI FAZE 220-240 V3~
TRI FAZE 380-415 V2N~
Povezava do priključkov na priključnem bloku
N
=
Nevtralno
PE
=
Ozemljitev
L1 / L2 / L3 = Faza
220-240V 3 ~
PE
L1 L2
L3
380-415V 2N ~
N
PE
L1 L2
L3
PE
L1
L2
220-240V ~
N
L
220-240V 2 ~
L2
PE
L1
PE
