Candy CVMI900X DE - Page 20

7

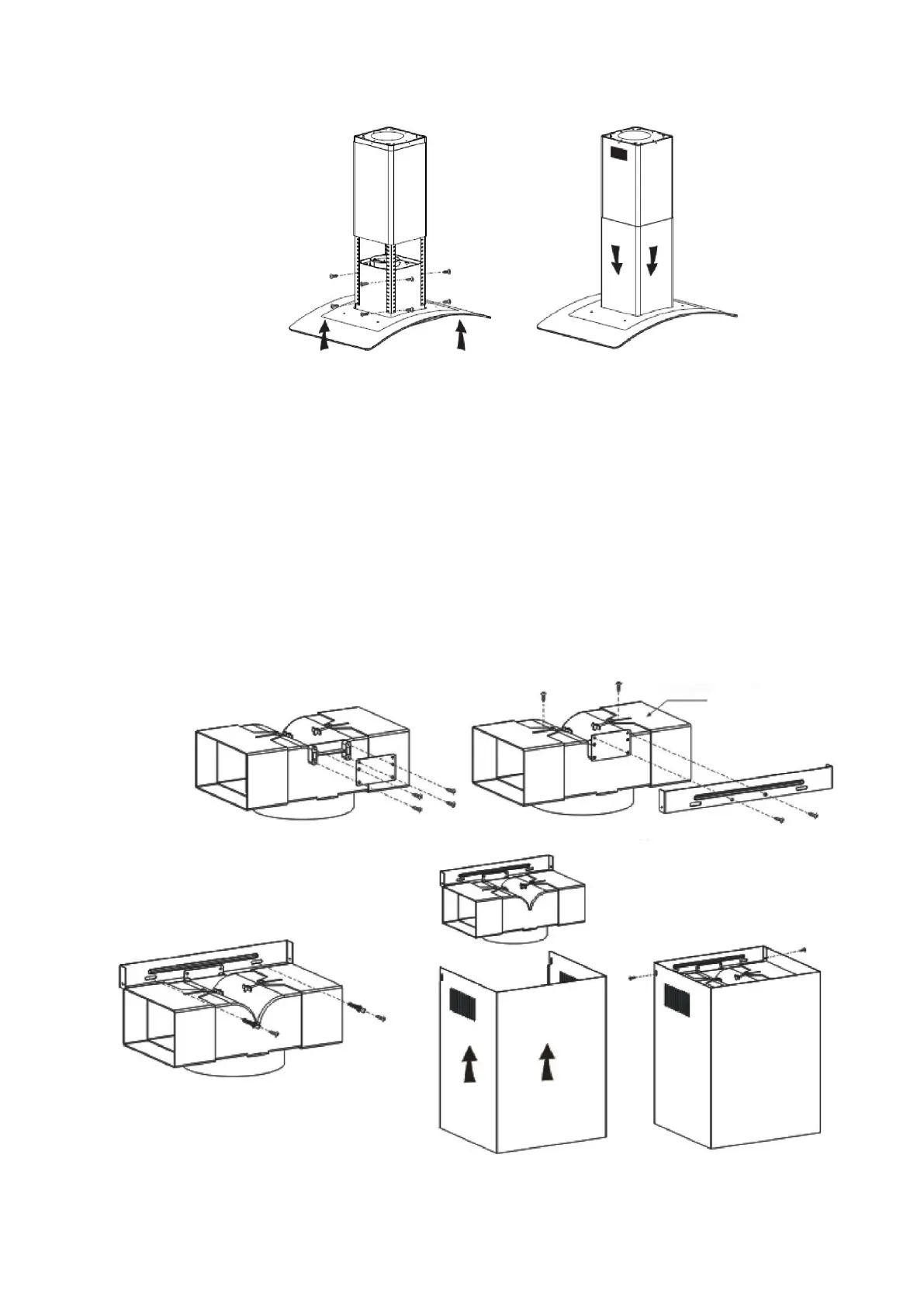

Einbau eines T-förmigen Kunststoffauslasses
1. Montieren Sie die Halterung mit 4 Stück ST3*12 mm-Schrauben am T-förmigen
Kunststoffauslass, wie in Bild 1 gezeigt. Bringen Sie dann den angepassten
Kanaladapter auf beiden Seiten des Auslasses an. Stellen Sie den Kanaladapter
auf den gewünschten Abstand ein, achten Sie darauf, dass die linke und rechte
Seite symmetrisch sind, und befestigen Sie ihn mit 2 ST3*12 mm Schrauben.
2. Siehe Bild 2, befestigen Sie den T-förmigen Kunststoffauslass mit 2 Stück
ST4*8 mm Schrauben an der Halterung des inneren Abzugs.
3. Siehe Bild 3, befestigen Sie die Halterung des inneren Abzugs und den T-förmigen
Kunststoffauslass mit ST4*30 mm Schrauben und Dübeln an der Wand.
4. Siehe Bild 4 und Bild 5, verwenden Sie 2 Stück ST4*8 mm Schrauben, um den
inneren Abzug an der Halterung zu befestigen.
Kanaladapter
Abb. 1
Abb. 2
Abb. 3
Abb. 4
Abb. 5
Abb. 6
Abb. 7
