Cardin PRG304 - Page 2

2
Line 230V~
Scheda base
PRG304
13-03-2006
DC0433
Description :
Product Code :
Date :
Drawing number :
P.J.Heath
CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831
Draft :
All rights reserved. Unauthorised copying or use of the information contained in this document is punishable by law
PRG304 (INSTLLAZIONE TIPO)
6 7
2 3
4
5
Chiusura
Comune
Apertura
M
1
N
F2
TB
CSP
10 11
13 14 15 16
17 18 19
12
8 9
24Vac
FTC
CSP_A
P2
1 2
ON
D1
20
TA
CMN
TC
CMN CMN
ANEM
B1
R1
P1
J1
J2
J3
L2
L3
L
24V
12V 0
C
1
65432
NA
NC
NC
C
NA
FTC-RX
1
32
24V
12V
0
FTC-TX
1
2
CSP
1
2
LP
J3
A
1
2
CSP_A
TB
CSP
13 14 15 16
17 18
FTC
CSP_A
CMN
ANEM
B

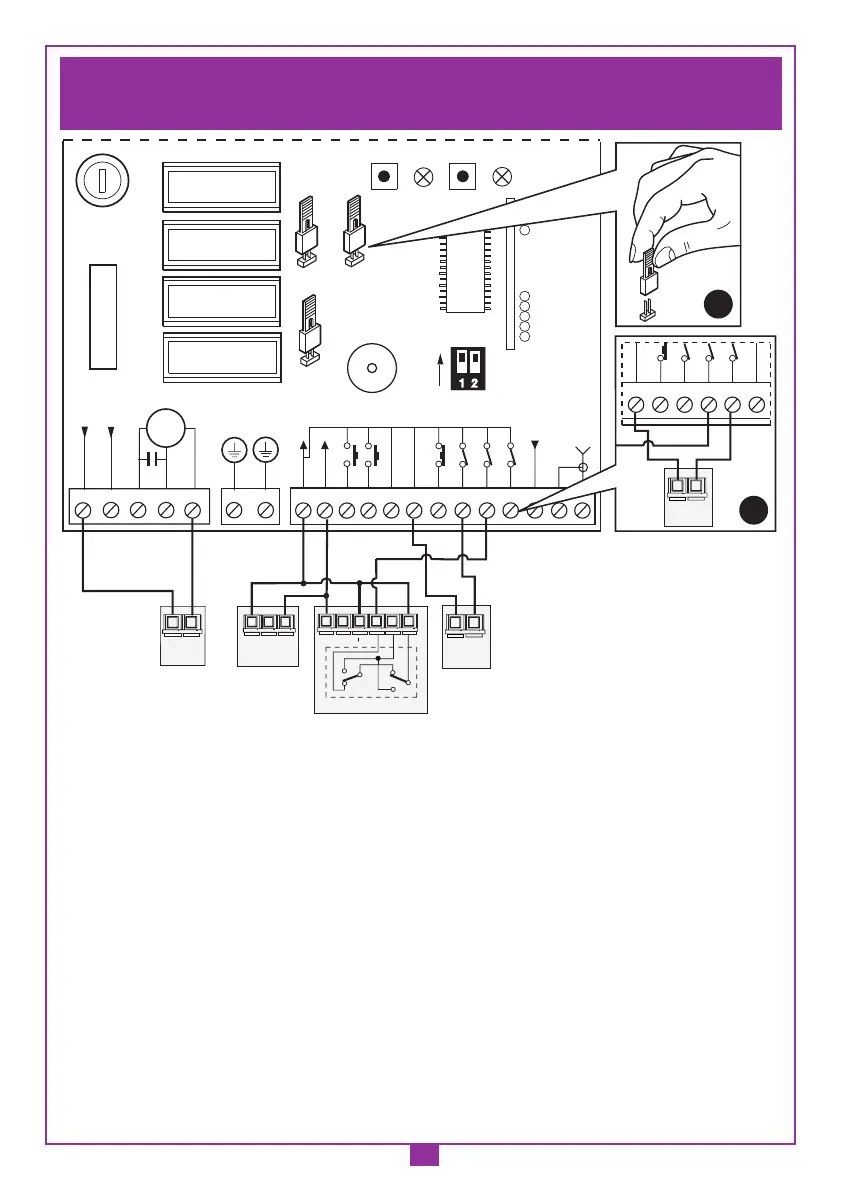

SCHEMA ELETTRICO IMPIANTO TIPO - STANDARD WIRING DIAGRAM
SCHÉMA ÉLECTRIQUE DE L'EXEMPLE D'INSTALLATION - ELEKTRISCHER SCHALTPLAN ANLAGENART
ESQUEMA ELECTRICO INSTALACIÓN ESTÁNDAR
LEGENDA
LP Lampeggiatore
FTC-RX Fotocellula ricevitore
FTC-TX Fotocellula trasmettitore
CSP Costa sensibile standard
CSP_A Costa sensibile analogica (8,2 kΩ)
Attenzione: per utilizzare una costa analogica (8,2 kΩ) ricordarsi
di estrarre il jumper "J3" dett. "A" e di utilizzare il morsetto "17"
dett. "B".
LEGEND
LP Warning lights
FTC-RX Photocell receiver
FTC-TX Photocell projector
CSP Standard safety edge
CSP_A Analogical safety edge (8,2 kΩ)
Attention: to use an analogical safety edge (8,2 kΩ) remember to
remove the jumper "J3" dett. "A" and wire to binding post number
"17" dett. "B".
NOMENCLATURE
LP Clignoteur
FTC-RX Cellule photoélectrique récepteur
FTC-TX Cellule photoélectrique émetteur
CSP Bord de protection standard
CSP_A Bord de protection analogique (8,2 kΩ)
Attention: Pour utiliser un bord de sécurité analogique (8,2 kΩ),
se rappeler de retirer le cavalier "J3" (dét. "A") et d’utiliser la borne
"17" (dét. "B").
ZEICHENERKLÄRUNG
LP Blinklicht
FTC-RX Lichtschranke Empfänger
FTC-TX Lichtschranke Sender
CSP Standard Sicherheitsleiste
CSP_A Analogische Sicherheitsleiste (8,2 kΩ)
Achtung: um die Analogische-Sicherheitsleiste (8,2 kΩ) zu verwen-
den ist es notwendig den jumper "J3" dett. "A" herauszuziehen und
die Klemme "17" dett. "B" verwenden.
LEYENDA
LP Relampagueador
FTC-RX Fotocélula receptor
FTC-TX Fotocélula emisor
CSP Banda sensible standard
CSP_A Banda sensible analógica (8.2 kΩ)
Atención! para utilizar la banda sensible analógica (8,2 kΩ) acor-
darse de desenchufar el puente "J3" det. "A" y de utilizar el borne
"17" det. "B".
