Instructions de montage - Fixation
La commande WUI est fournie avec la plaque murale
servant de support à la commande à distance.
L'interface utilisateur est livrée avec son matériel
de montage mural.
Le support de montage mural doit être fixé par un
jeu de vis - chevilles (FS à tête fraisée fendue Ø
04 mm, diamètre 05 mm), non fournies, à insérer
dans les trous oblongs marqués sur le support.
Tirez 2 câbles du mur
L'un pour le bus de communication (A)
L'autre pour l'alimentation de l'interface utilisateur
(B)
La polarité doit être respectée sur les deux
câbles.
Avant de câbler le bloc de jonction, reportez-vous
au manuel d'instructions, d'utilisation et d'entretien
sur la manière de brancher les fils et de respecter
la polarité.

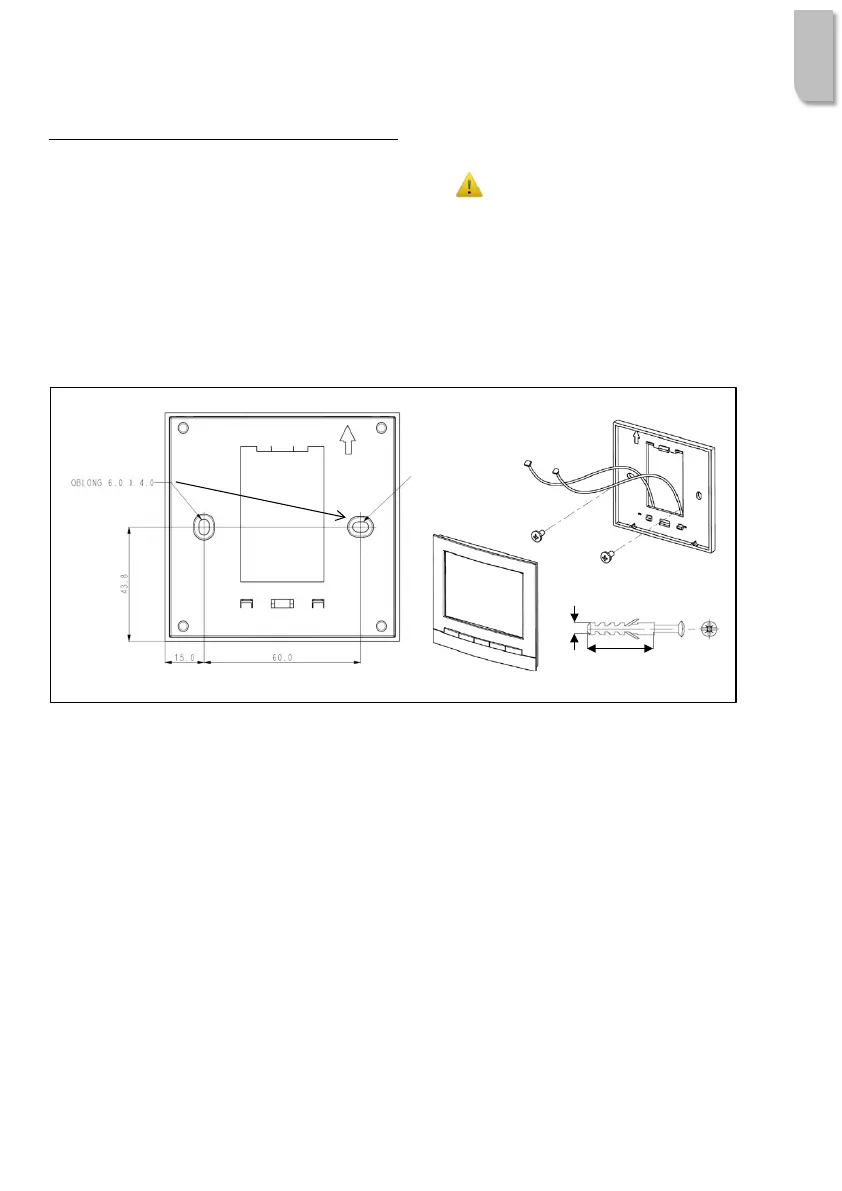

Dimensions de la plaque murale - montage sur le mur
Figure 2 : Plaque à monter au mur
Où placer la WUI sur le mur ?
Lorsque l'interface utilisateur est configurée en thermostat d'ambiance, il est essentiel de la placer à l'intérieur de
l'habitat en mode ambiance, à l'écart des sources de chaleur (foyers, radiateurs, éclairage solaire direct), des
courants d'air (fenêtres et portes) et des voies de passage.
