Elektronische regelaar Type B
NL - 24
Regelaar
ON
1 2 3 4 5
OFF
Knop voor bedrijfsomschakeling
Met deze knop kunt u de bedrijfsstand kiezen: koelbedrijf, verwar-
mingsbedrijf of automatisch bedrijf.
Energiebesparingsknop
Hiermee wordt de energiebesparingsfunctie geactiveerd, die de
ruimtetemperatuur als volgt wijzigt: Bij verwarmingsbedrijf wordt de
gekozen temperatuur verlaagd met 4°C;
Bij koelbedrijf wordt de gekozen temperatuur verhoogd met 4°C.
Indicatoren
Blauw LED
AAN regelaar in koelbedrijf (
).
Knippert regelaar in stand vorstbeveiliging (
).
Rode LED
AAN regelaar in verwarmingsbedrijf (
).
Knippert er is een storing opgetreden (sensor defect of
niet aangesloten).
Gele LED (A)
AAN regelaar in automatische stand (A).
Blauw LED + Gele LED
Beide ANN regelaar in automatische stand (A) - koelb
drijf (
).
Rode LED + Gele LED
Beide AAN regelaar in automatische stand (A) - verwmin-
gsbedrijf (
).
Gele LED (
)
AAN regelaar in energiebesparings- stand
.
Knippert externe aansluiting (indien gerealiseerd) is open.
Rode / Blauw LED
Knippert regelaar in stand “Autotest”.
Functies Dip-schakelaars (microschakelaar)
Dip-schakelaar n° 1
Zorgt – indien geactiveerd - voor vorstbeveiliging (
).
Dip-schakelaar n° 2
Indien geactiveerd, kan de ventilator met het gekozen toerental
draaien, zelfs wanneer het setpoint bereikt is.
Dip-schakelaar n° 3
Begrenst in de positie ON het regelgebied van de temperatuurknop
volgens deze limieten:
Koelen: temp. mín seleccionável: 23°C.
Verwarmen: temp. máx. seleccionável: 21°C.
Dip-schakelaar n° 4
Indien geactiveerd, wordt de ventilator met tussenpozen geacti-
veerd, zelfs wanneer het setpoint bereikt is.
Dip-schakelaar n° 5
In de positie ON kan de functie Booster Heating (extra verwarming)
worden ingeschakeld.
Confi guraties dip-switches
(microschakelaar)
Dip-schakelaar n° 1
UIT vorstbeveiliging niet geactiveerd (
).
ANN vorstbeveiliging geactiveerd (
).
Dip-schakelaar n° 2
UIT ventilatie geregeld door thermostaat.
ANN permanente ventilatie.

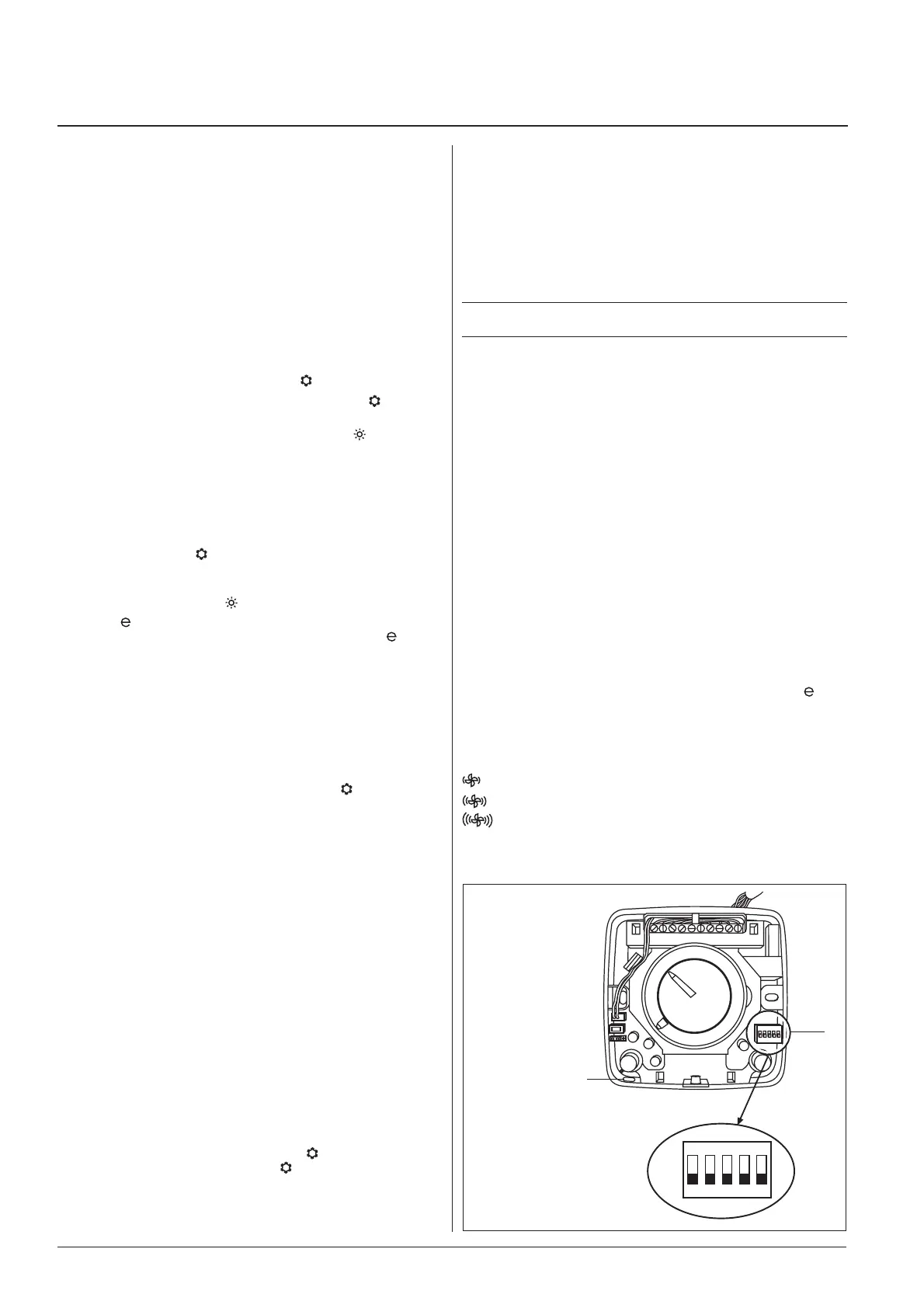

Fig. 8
Interne temperatuursensor
“Dip-switch” keuzeschakelaars
Dip-schakelaar n° 3
UIT temperatuurblok niet geactiveerd.
ANN temperatuurblok geactiveerd.
Dip-schakelaar n° 4
UIT luchtbemonstering niet geactiveerd.
ANN luchtbemonstering geactiveerd.
Dip-schakelaar n° 5
OFF “Booster Heating” uitgeschakeld
ON “Booster Heating” ingeschakeld.
OPMERKING:
Van fabriekswege is de sensor op afstand geactiveerd.
Diagnostische waarschuwingen
De volgende alarmsituaties worden aangegeven:
Defecte sensoren: de rode LED knippert.
Mogelijke oorzaken:
• interne sensor onderbroken of in kortsluiting;
• Defect of kortsluiting in watertemperatuursensor.
Onjuiste confi guratie
De gele led knippert met tussenpozen van 0,25 seconden.
Dit gebeurt wanneer:
• bij type, beide signalen voor centrale bedrijfsomschakeling (RC en
RH) geactiveerd worden.
Autotest
Deze functie wordt geactiveerd door de bedrijfsomschakelingsknop
ingedrukt te houden en binnen 1 seconde driemaal op de knop “
” te
drukken.
Op deze manier kan het starten van alle ventilatorconvectoren gecon-
troleerd worden.
De blauw en rode LED beginnen te knipperen
. Elke unit wordt gedu-
rende 10 seconden in onderstaande volgorde geactiveerd:
Ventilatortoerental laag.
Ventilatortoerental midden.
Ventilatortoerental hoog.
CV Gemotoriseerde koudwaterklep.
HV gemotoriseerde warmwaterklep.
