Carrier WTC-L-307 - Indirizzamento Dispositivo Bacnet

56
ITALIANO
Si raccomanda l'uso del seguente intervallo per
la numerazione di indirizzo MAC BACnet
MSTP:
Valore Utilizzo Dispositivi
0 Bus Master
(Controllore
d'edicio)
Adattatore MSTP
Non valido per
dispositivi
CARRIER WTC-B
1 Connessione
messa in
servizio
temporanea
Adattatore portatile
per il mantenimento
di una connessione
temporanea
2 Riservato Altro
3-127 MSTP Master Tutti i dispositivi
CARRIER sono
dispositivi master e
devono rientrare in
questo intervallo di
indirizzo MAC
128-254 MSTP Slave Dispositivi non
Carrier e sensori di
rete
255 Trasmissione Non applicare
Il controllore deve essere spento e riacceso
dopoavermodicatoilDIP-switch
dell'indirizzo MAC.

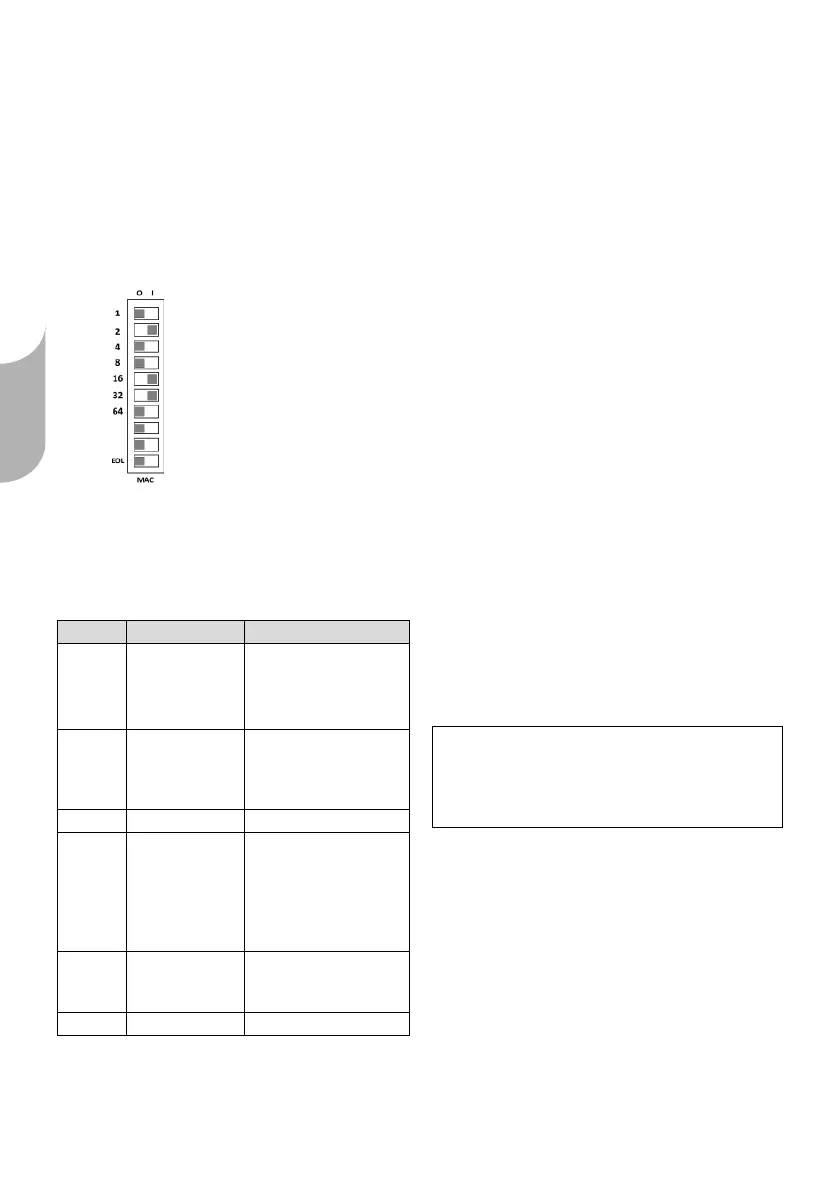

Figura 6: Tipico DIP-switch con dispositivo indirizzi
MAC impostato su 50
Deve essere impostato su OFF
(posizione 0)
Dallacongurazionepredenitainiziale,il
numero di istanza del dispositivo (DevID) deve
essereconguratoautomaticamenteutilizzando
IDCostruttore(identicatorecostruttore
Carrier BACnet) per l'impostazione
dell'indirizzoMACalnedievitareilconitto
di indirizzi di rete.
Laseguenteformulavieneusataperdenire
automaticamente il numero di istanza del
dispositivo:
DevID = IDCostruttore ×1000 + MAC
Ad esempio:
IDCostruttore: 16; MAC: 50
DevID = 16×1000 + 50 = 16050
Il numero di istanza del dispositivo deve
essere unico in tutta la rete.
Nel caso di più segmenti MSTP sulla stessa rete,
il numero di istanza del dispositivo deve essere
impostato manualmente utilizzando uno
strumento di rete, incluso il numero di sottorete
durante l'impostazione dell'indirizzo MAC per
evitareilconittodiindirizzidirete.
È necessario scegliere un numero di sottorete
univoco per ciascun segmento MSTP (subnet).
Questo numero di sottorete viene impostato
tramitelostrumentodicongurazione
dell'adattatore BACnet MSTP.
Laseguenteformulavieneusataperdenire
manualmente il numero di istanza del
dispositivo:
DevID =
IDCostruttore x 10 000
+
IDSottorete x 100
+
MAC
Ad esempio:
IDCostruttore:16
IDSottorete:20
MAC:50
DevID = 16x10000 + 20x100 + 50 = 162050
L'istanzadispositivopuòesseremodicata
tramite l'interfaccia software di gestione della
rete una volta che il controllore è stato messo in
funzione.
IMPORTANTE: Una volta cambiata
manualmente l'istanza dispositivo, non sarà più
possibile congurarla automaticamente quando
si cambia l'indirizzo MAC.
Inbaseallacongurazionedifabbricainiziale,
l'indirizzo MAC è impostato a 126 e il
DIP-switch è impostato a 0
.
L'indirizzo MAC è la somma dei numeri
impostati su ON. Ad esempio, se il secondo
(2), il quinto (16) e il sesto (32) DIP-switch
sono impostati su ON, l'indirizzo MAC del
dispositivo sarà 50 (2 + 16 + 32).
Si raccomanda di utilizzare solamente gli
indirizzi compresi tra 3 e 127.
