Castolin Eutectic CastoTIG 1401 DC - Page 7

7

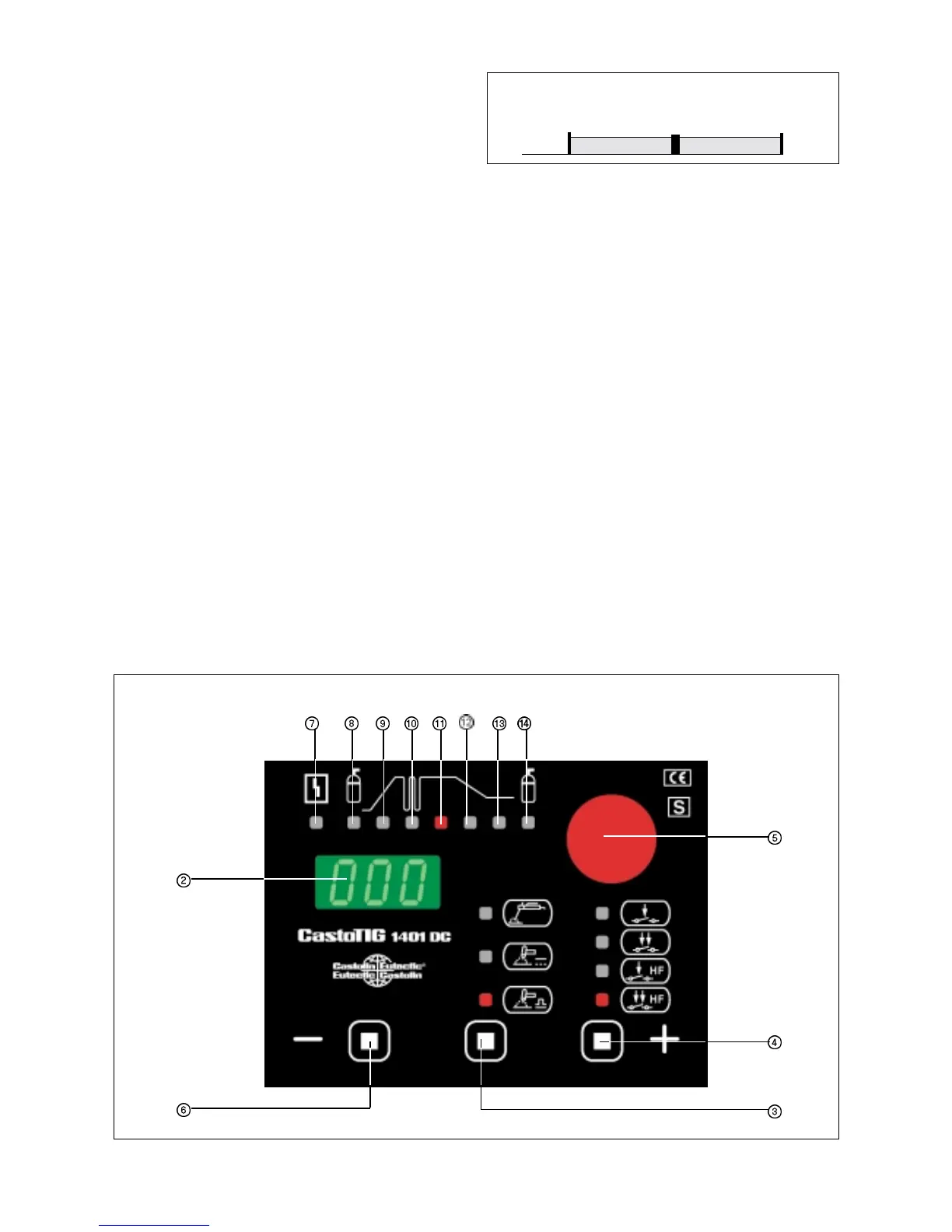

Abb. 3: Frontansicht CastoTIG 1401 DC
230 V230 V
230 V230 V
230 V
195 V
265 V
Abb. 2: Toleranzbereiche der Netzspannung
-15 %
+15 %
InbetrieInbetrie
InbetrieInbetrie
Inbetrie
bnahme allgbnahme allg
bnahme allgbnahme allg
bnahme allg
emeinemein
emeinemein
emein
Achtung! Störungseinflüsse nach außen
bei der WIG-Schweißung mit Hochfrequenz (HF)
Die bei der WIG-Schweißung anliegende Hochfre-
quenz, die zur berührungslosen Zündung des
Schweißlichtbogens benötigt wird, kann bei ungenü-
gend geschirmten Computeranlagen, Rechenzen-
tren, Robotern, computergesteuerten Bearbeitungs-
maschinen oder Meßstationen Störungen verursachen
oder den Ausfall dieser Systeme zur Folge haben. Fer-
ner können bei WIG-Schweißungen in besiedelten
Wohngebieten Störungen in elektronischen Telefon-
netzen sowie im Rundfunk- und Fernsehempfang auf-
treten.
Elektrische Eingriffe sowie das Wechseln der Si-
cherungen am Netzteilprint oder das Auf- bzw. Um-
montieren des Netzsteckers dürfen nur von einem Elek-
trofachmann durchgeführt werden!
CastoTIG 1401 DC kann mit der Netzspannung von
1 x 230 V~ (+/- 15 % Toleranzbereich) betrieben wer-
den. (Abb. 2).
Netzstecker müssen der Netzspannung und der Strom-
aufnahme des Schweißgerätes entsprechen (siehe
Technische Daten!).
Die Absicherung der Netzzuleitung ist auf die Stromauf-
nahme des Schweißgerätes auszulegen!
AA
AA
A
ufstellbestimmufstellbestimm
ufstellbestimmufstellbestimm
ufstellbestimm
ungung
ungung
ung
enen
enen
en
Betrieb im Freien
Die Anlage kann gemäß ihrer Schutzart IP 23 im Frei-
en aufgestellt und betrieben werden. Die eingebauten
elektrischen Teile sind jedoch vor unmittelbarer Nässe-
einwirkung, zum Beispiel äußere Naßreinigung, zu
schützen.
Kühlluft
Die Anlage muß so aufgestellt werden, daß die Kühlluft
ungehindert durch Luftschlitze an der Rückwand ein-
und durch die Vorderseite austreten kann.
Staub
Es ist darauf zu achten, daß anfallender metallischer
Staub oder sonstige leitende Pulver und Stäube, zum
Beispiel bei Schleifarbeiten, nicht direkt vom Lüfter in
die Anlage gesaugt wird.
