CAT INV2000 - Page 107

27

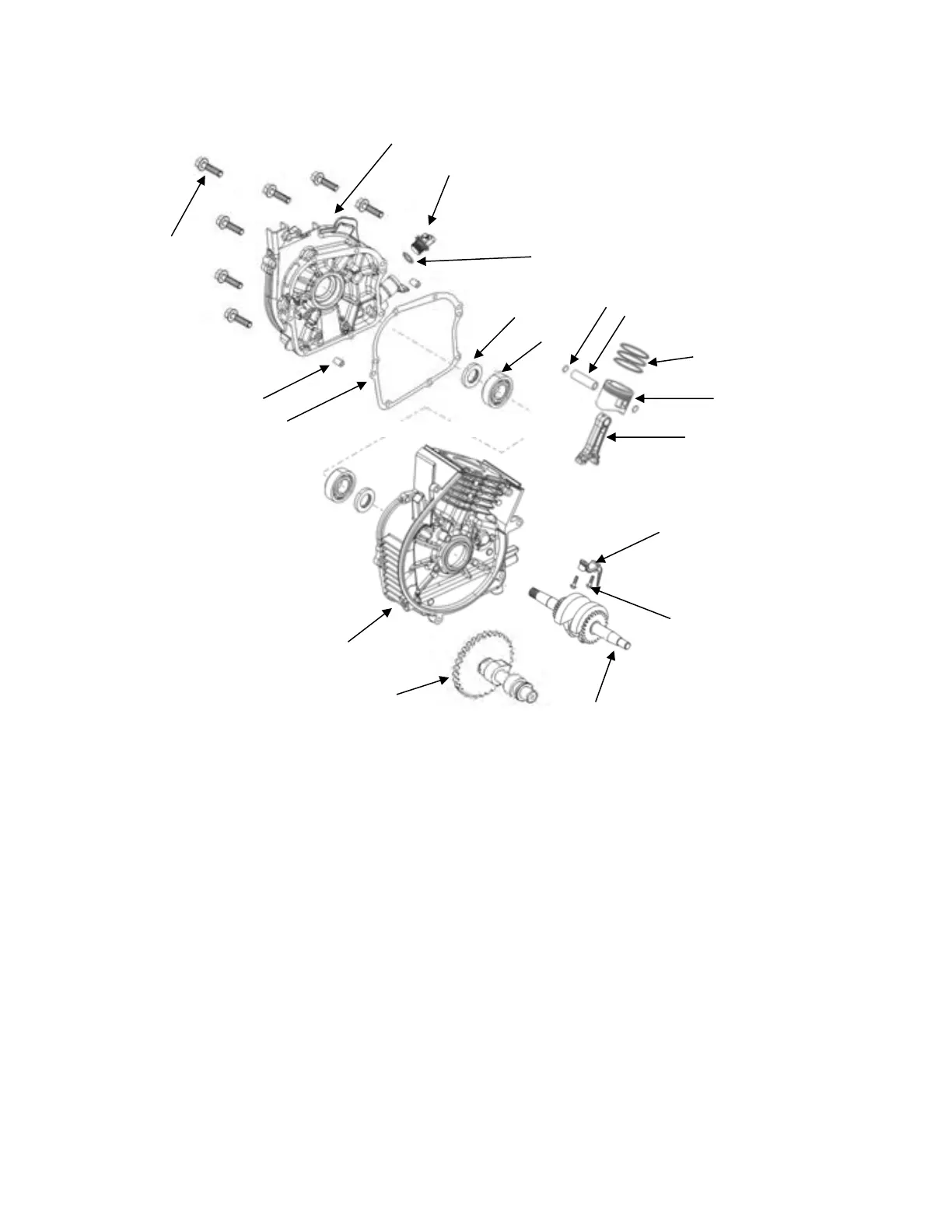

Carter moteur et piston
1. Boulon
2. Couvercle du carter moteur
3. Bouchon de vidange/remplissage
de l’huile
4. Rondelle
5. Joint étanche à l’huile
6. Palier
7. Attache
8. Goupille
9. Segment de piston
10. Piston
11. Bielle
12. Chapeau de bielle
13. Boulon
14. Vilebrequin
15. Arbre à cames
16. Carter moteur
17. Joint du carter moteur
18. Goupille
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
15
