CAT INV2000 - Page 47

7

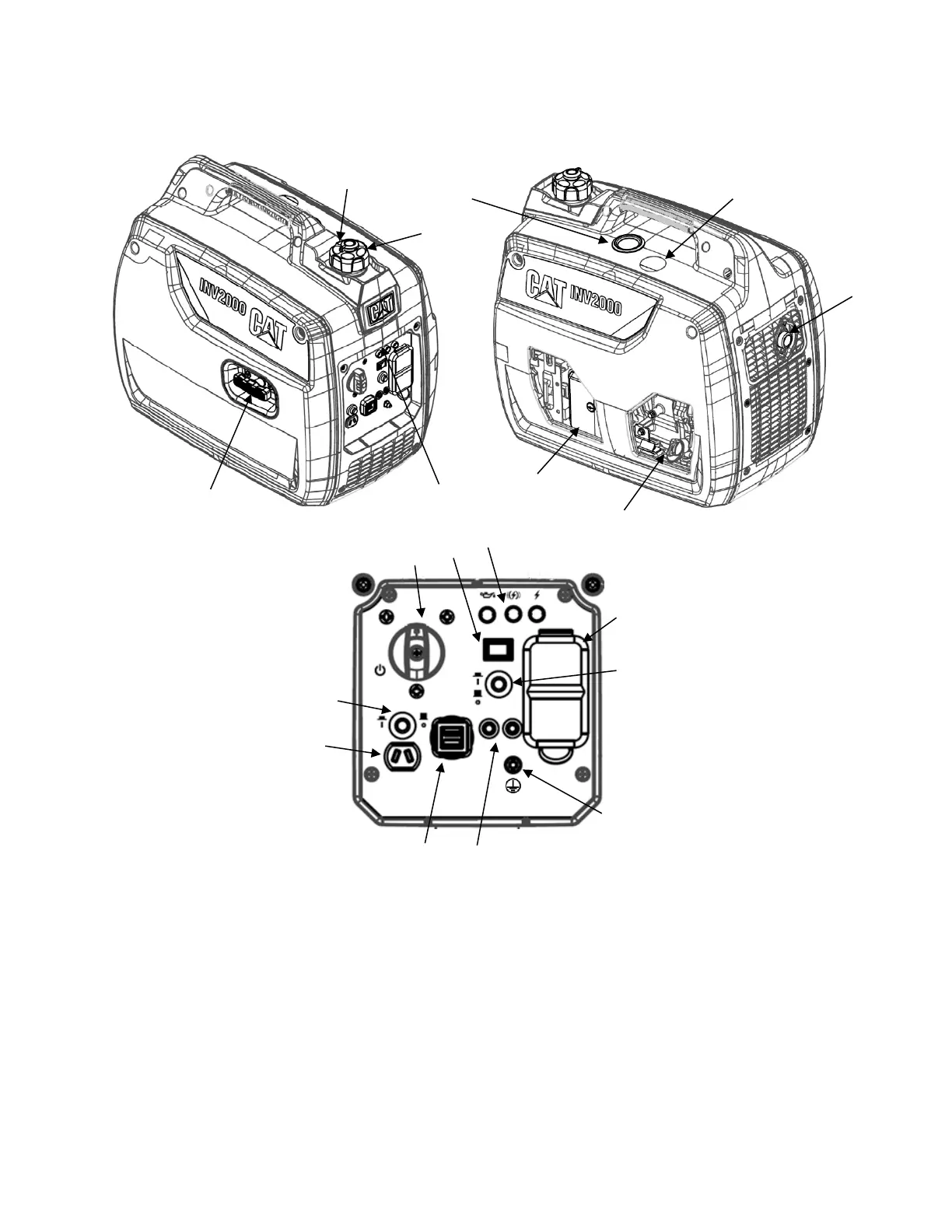

IDENTIFICACIÓN DE COMPONENTE
1) Válvula de liberación de vacío
2) Tapón del depósito de combustible
3) Luz del panel
4) Arrancador retráctil
5) Indicador de combustible
6) Cubierta de la bujía
7) Apagachispas
8) Indicador de aceite/ llenado de aceite/
drenaje de aceite*
9) Conjunto del filtro de aire*
10) Interruptor del generador
11) Interruptor de control inteligente
del motor (ESC)
12) Pantallas LED
13) Toma doble 120 V CA GFCI
14) Cortacircuitos de CA (corriente alterna)
15) Borne de puesta a tierra
16) Entradas paralelas
17) Entrada doble para USB
18) Toma de –12 V CA, 8.3 A
19) Cortacircuitos de CC
*detrás de la tapa de acceso al motor
1
2
4
3
5
6
7
8
9
10
11
17
18
19
13
16
14
15
12
