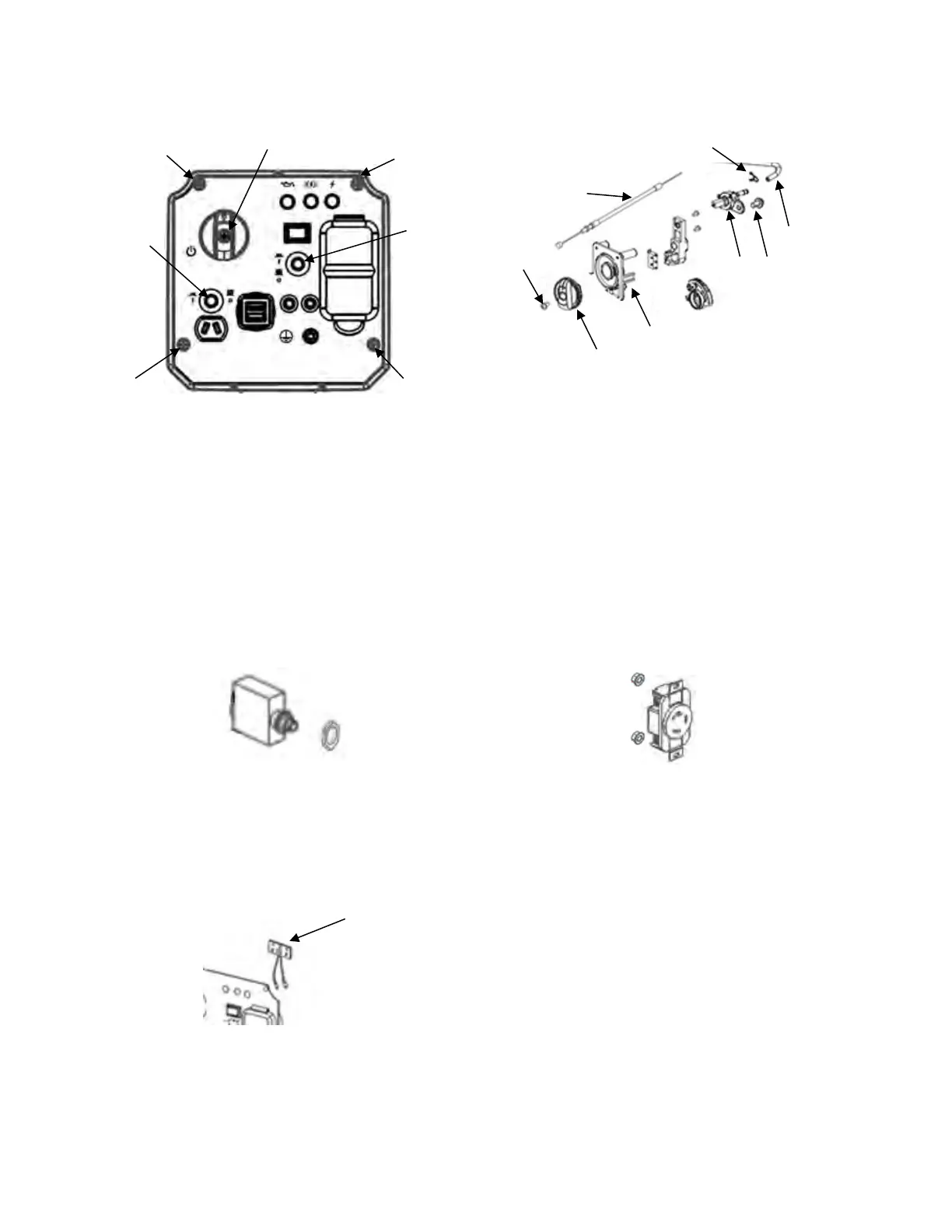

Servicio del panel de control
Retire los cuatro tornillos (1). Retire el tornillo del
interruptor del generador (2) y coloque el
interruptor del generador hacia adelante. Retire
ambas tuercas del disyuntor (3) desenroscándolas.
Jale la cubierta del panel de control lentamente
hacia adelante y hacia arriba. Asegúrese de que
los cables se mueven libremente y no están
dañados. Etiquete los cables para identificarlos
y después desconecte el cableado eléctrico. Retire
la cubierta frontal y colóquela sobre una superficie
que permita proteger el panel de cualquier daño.
Cortacircuitos:
Cada cortacircuitos está fijado al panel mediante
una media tuerca localizada en la parte frontal
del panel. Etiquete los cables para identificarlos
y desconecte el cortacircuitos. Retire la media
tuerca de la parte frontal del panel y retire el
cortacircuitos de la parte trasera del panel.
Pantallas LED:
Las pantallas LED (1) se fijan al panel con un soporte
que se monta al panel desde la parte trasera.
Desconecte el arnés del tomacorriente y retire el
soporte. Retire las pantallas LED del soporte.
Interruptor del generador:
El interruptor del generador está fijado al panel
mediante un tornillo (1). Retire el tornillo y la
perilla (8) de la parte frontal del panel. La varilla
del ahogador (2) está unida al interruptor del
generador desde la parte trasera del panel.
La línea de combustible (4) está unida con un aro
(3) a la parte trasera del montaje del combustible
(6), unido a la parte trasera del interruptor del
generador con un tornillo (5). Retire el interruptor
del generador (7) de la parte trasera del panel
cuando esté todo desconectado.
Recipientes y cubiertas:
Cada recipiente (GFCI, DC y USB) está fijado
al panel mediante dos tuercas. Etiquete los
cables para identificarlos y retire los cables del
recipiente. Retire las tuercas y después retire
el recipiente de la parte trasera del panel.
La cubierta del recipiente puede entonces ser
retirada de la parte frontal del panel.
Borne de puesta a tierra:
El borne de puesta a tierra (1) está fijado al
panel mediante una tuerca doble ubicada en la
parte frontal del panel. Retire la tuerca doble
de la parte frontal del panel y retire el borne de
puesta a tierra de la parte trasera del panel.
